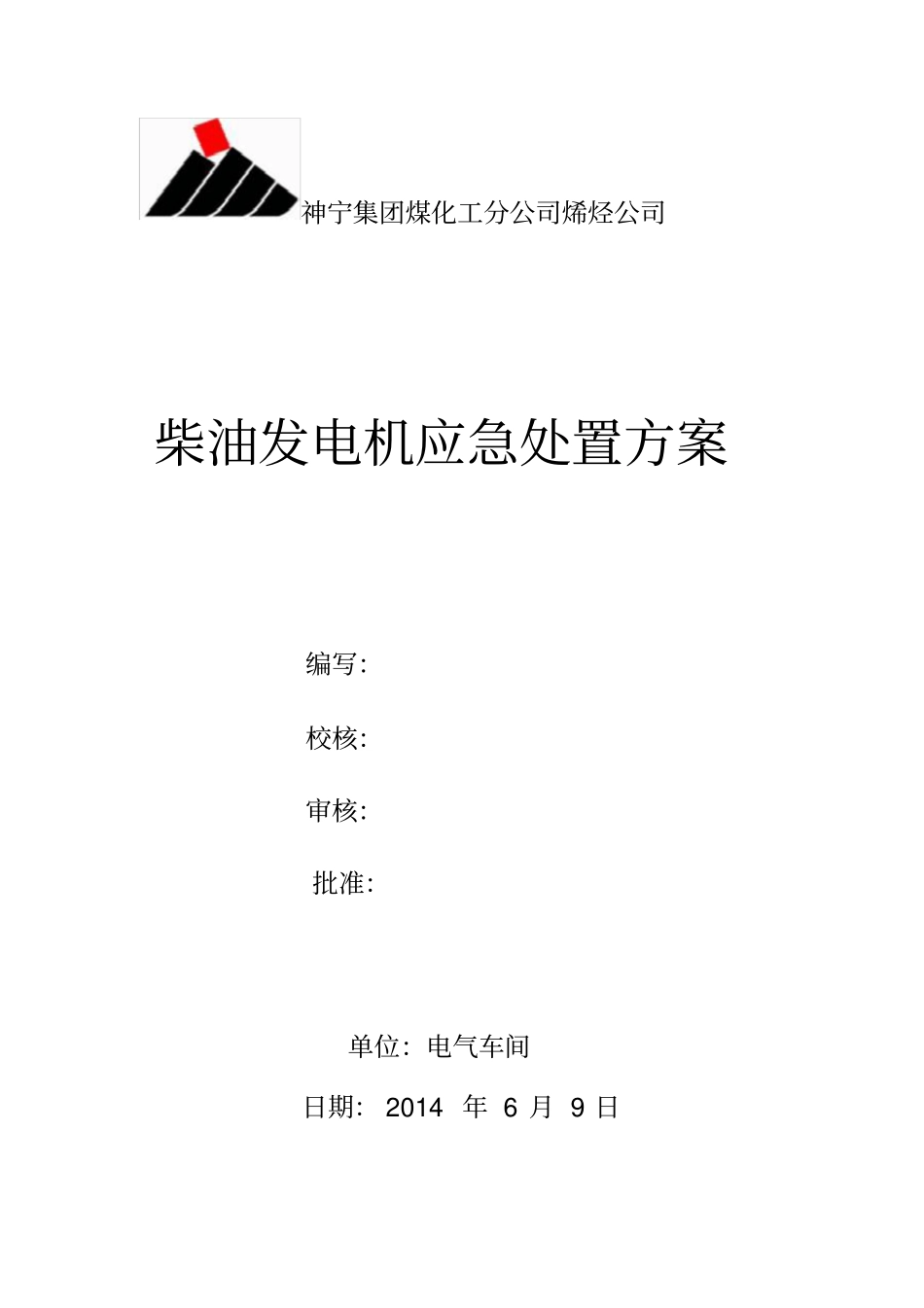

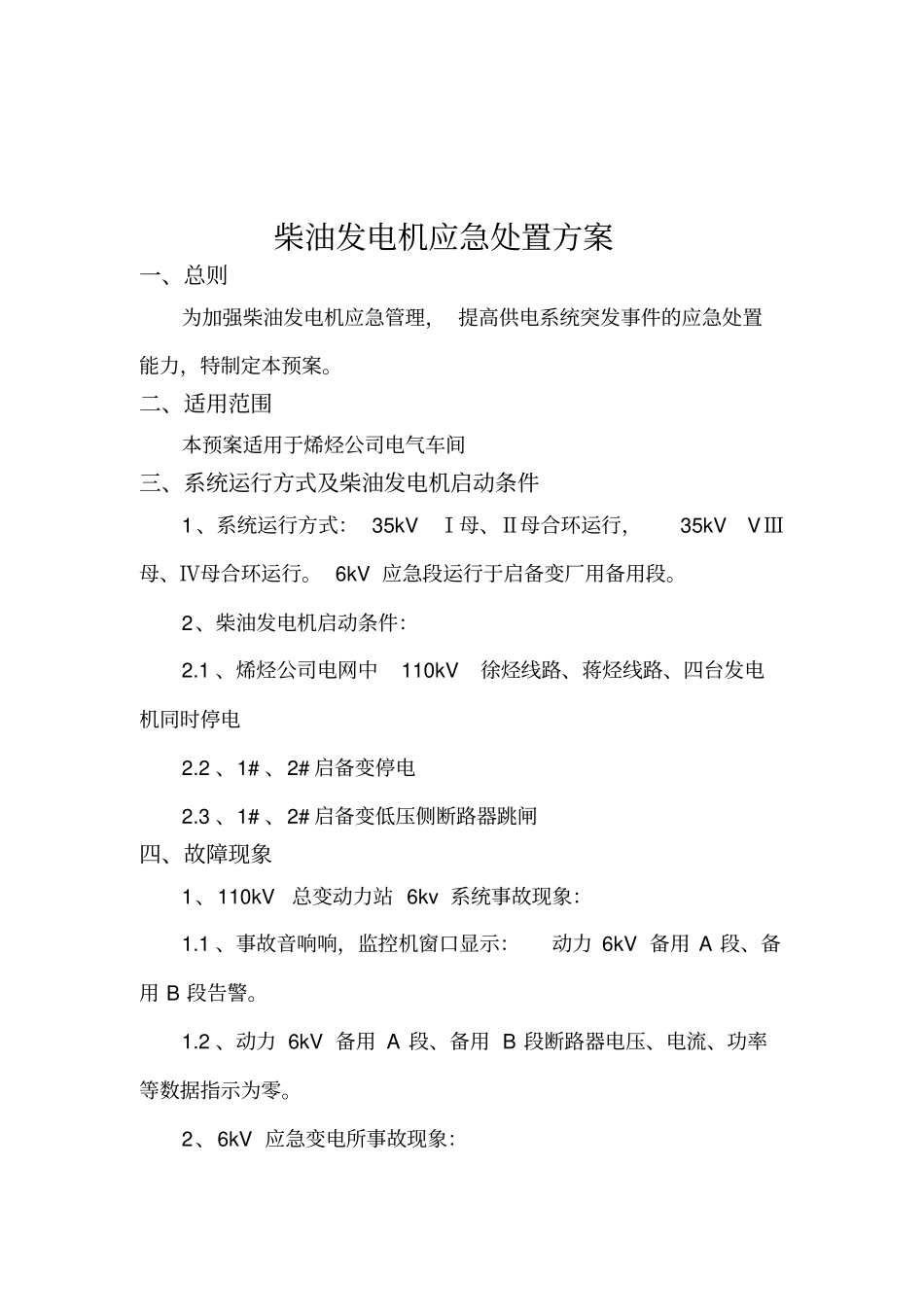

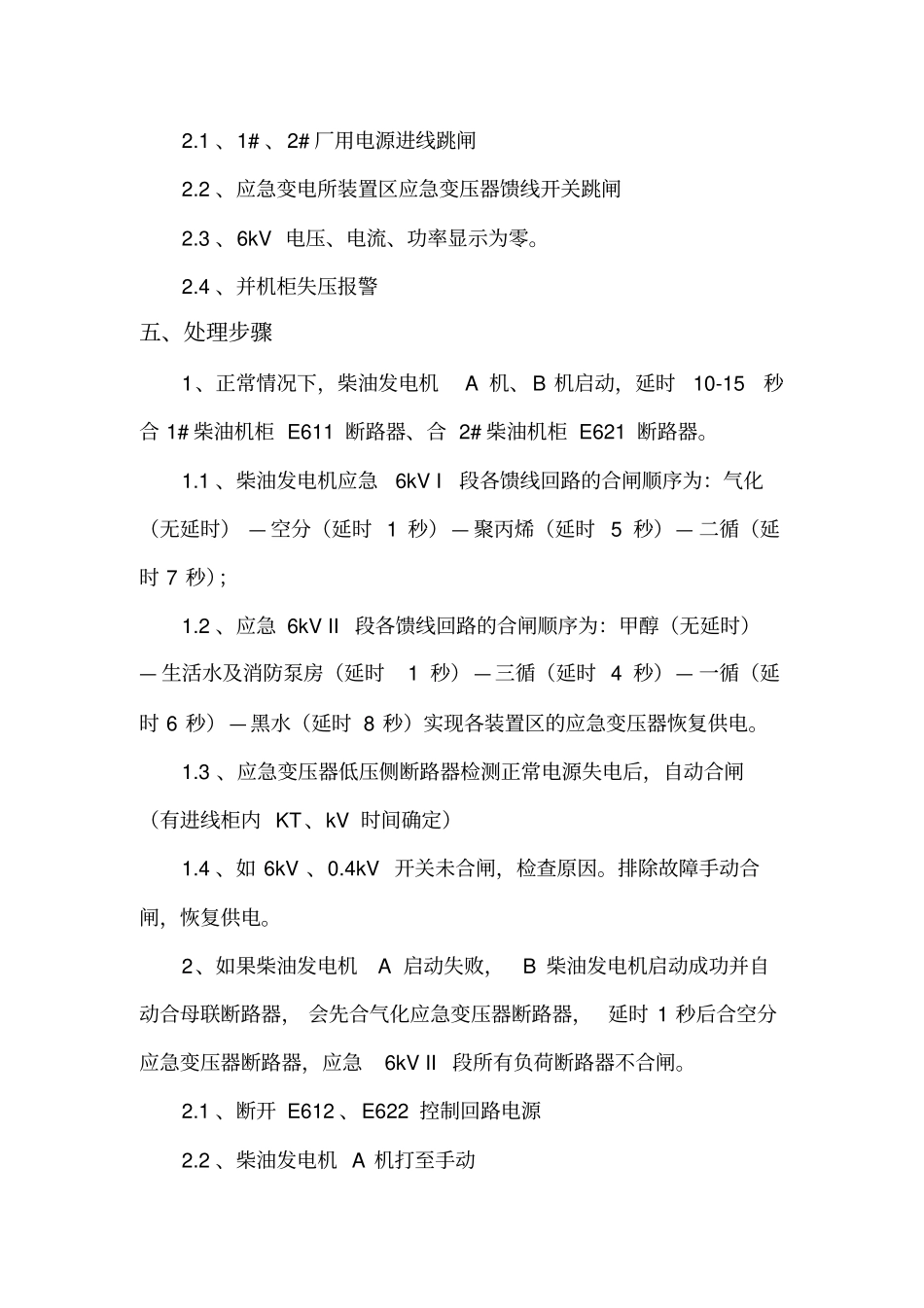

神宁集团煤化工分公司烯烃公司柴油发电机应急处置方案编写：校核：审核：批准：单位：电气车间日期： 2014 年 6 月 9 日柴油发电机应急处置方案一、总则为加强柴油发电机应急管理， 提高供电系统突发事件的应急处置能力，特制定本预案。二、适用范围本预案适用于烯烃公司电气车间三、系统运行方式及柴油发电机启动条件1 、系统运行方式： 35kV Ⅰ母、Ⅱ母合环运行，35kV VⅢ母、Ⅳ母合环运行。 6kV 应急段运行于启备变厂用备用段。2、柴油发电机启动条件：2.1 、烯烃公司电网中110kV徐烃线路、蒋烃线路、四台发电机同时停电2.2 、1# 、2# 启备变停电2.3 、1# 、2# 启备变低压侧断路器跳闸四、故障现象1、110kV总变动力站 6kv 系统事故现象：1.1 、事故音响响，监控机窗口显示：动力 6kV 备用 A 段、备用 B 段告警。1.2 、动力 6kV 备用 A 段、备用 B 段断路器电压、电流、功率等数据指示为零。2、6kV 应急变电所事故现象：2.1 、1# 、2# 厂用电源进线跳闸2.2 、应急变电所装置区应急变压器馈线开关跳闸2.3 、6kV 电压、电流、功率显示为零。2.4 、并机柜失压报警五、处理步骤1、正常情况下，柴油发电机A 机、B 机启动，延时10-15秒合 1# 柴油机柜 E611 断路器、合 2# 柴油机柜 E621 断路器。1.1 、柴油发电机应急6kV I段各馈线回路的合闸顺序为：气化（无延时） — 空分（延时 1 秒）— 聚丙烯（延时 5 秒）— 二循（延时 7 秒）；1.2 、应急 6kV II 段各馈线回路的合闸顺序为：甲醇（无延时）— 生活水及消防泵房（延时1 秒）— 三循（延时 4 秒）— 一循（延时 6 秒）— 黑水（延时 8 秒）实现各装置区的应急变压器恢复供电。1.3 、应急变压器低压侧断路器检测正常电源失电后，自动合闸（有进线柜内 KT 、kV 时间确定）1.4 、如 6kV 、0.4kV 开关未合闸，检查原因。排除故障手动合闸，恢复供电。2、如果柴油发电机A 启动失败，B 柴油发电机启动成功并自动合母联断路器， 会先合气化应急变压器断路器， 延时 1 秒后合空分应急变压器断路器，应急6kV II 段所有负荷断路器不合闸。2.1 、断开 E612 、E622 控制回路电源2.2 、柴油发电机 A 机打至手动2.3 、将聚丙烯应急变E615 手动/ 自动转换开关打至手动位置，合聚丙烯应急变 E615 断路器2.4 、将二循应急变 E616 手动/ 自动转换开关打至手动位置，合二循应急变 E615 断路器2...
