煤的冲刷磨损指数试验方法

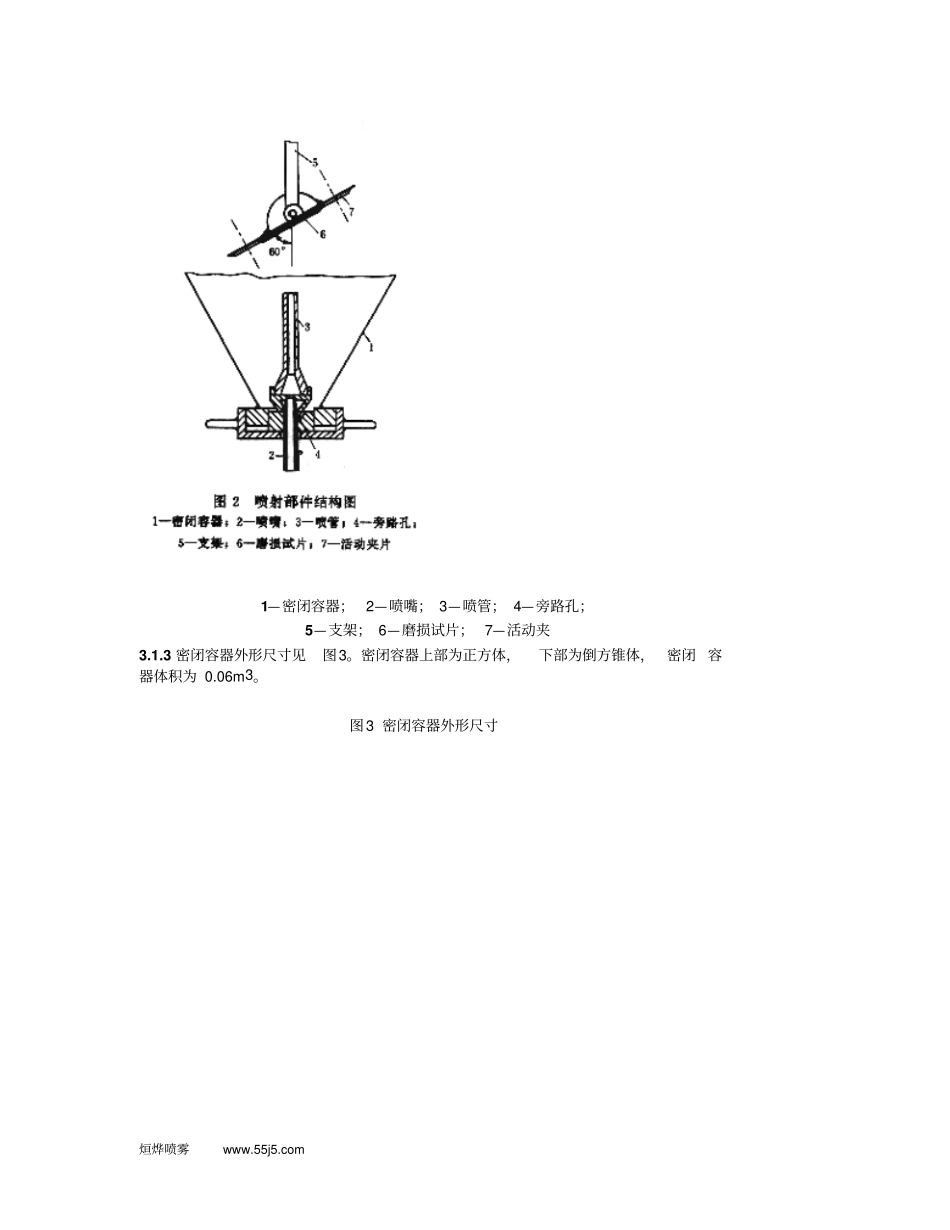

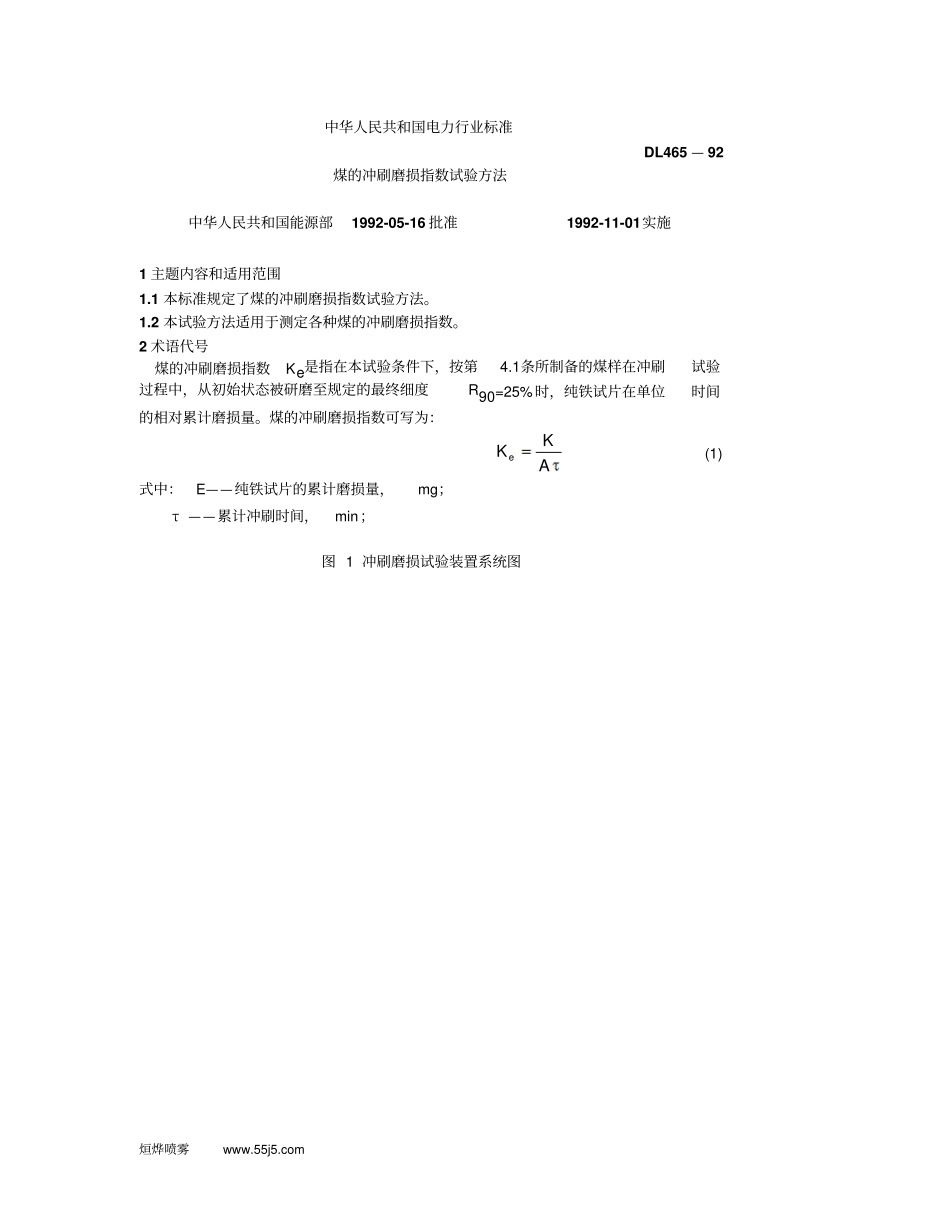

烜烨喷雾www.55j5.com 中华人民共和国电力行业标准DL465 — 92 煤的冲刷磨损指数试验方法中华人民共和国能源部1992-05-16 批准1992-11-01实施1 主题内容和适用范围1.1 本标准规定了煤的冲刷磨损指数试验方法。1.2 本试验方法适用于测定各种煤的冲刷磨损指数。2 术语代号煤的冲刷磨损指数Ke是指在本试验条件下，按第4.1条所制备的煤样在冲刷试验过程中，从初始状态被研磨至规定的最终细度R90=25%时，纯铁试片在单位时间的相对累计磨损量。煤的冲刷磨损指数可写为：(1) 式中：E——纯铁试片的累计磨损量，mg；τ ——累计冲刷时间，min；图 1 冲刷磨损试验装置系统图KKAe烜烨喷雾www.55j5.com 1—密闭容器； 2— 喷嘴 ；3—喷管； 4—旁路孔；5—支架； 6—磨损试片； 7—活动夹片； 8—压力表； 9—进气阀； 10—旋风分离器；11—活接头； 12—煤粉罐； 13—螺母； 14—底部托架A — — 相 当 于 标 准 煤 在 单 位 时 间 内 对 纯 铁 试 片 的 磨 损 量 ， 一 般 规 定A=10mg/min 3 试验装置3.1 冲刷磨损试验装置3.1.1 冲刷磨损试验装置系统见图 1。3.1.2 喷射部件结构见图2。喷嘴 2周围均布 3个旁路孔 4的孔径为 2mm ，喷管 3的内径为10±0.1mm。图 2 喷射部件结构图烜烨喷雾www.55j5.com 1—密闭容器； 2—喷嘴； 3—喷管； 4—旁路孔；5—支架； 6—磨损试片； 7—活动夹3.1.3 密闭容器外形尺寸见图3。密闭容器上部为正方体，下部为倒方锥体，密闭 容器体积为 0.06m3。图3 密闭容器外形尺寸烜烨喷雾www.55j5.com 3.2 磨损试片3.2.1 磨损试片用纯铁制作。纯铁性能指标：HB=90 ，Fe＞99%，C≤0.04%， 杂质含量小于 1.0%。3.2.2 磨损试片规格：45mm×45mm×3mm。3.2.3 新磨损试片加工表面粗糙度高度参数Ra≤5μ m，旧磨损试片表面不应有锈蚀和杂物粘连，否则应用砂纸擦磨干净。3.2.4 磨损试片可反复使用。3.3 试验原理煤置于密闭容器1内。磨损试片固定在活动夹片7上，与气流夹角为60° 。压缩空气经喷嘴 2和周围均布的 3个旁路孔 4喷出。依靠高速气流的带动，密闭容器底部的煤粒和气流一起进入喷管3。由喷管 3喷出的含煤气流不停地冲刷磨损试片 6，煤也被不断地磨细，测出煤样总细度R90=25%时的试片磨损量和冲刷时间即可算出煤的冲刷磨损指数。4 试验准备工作4.1 试样的制备制备试样的工艺流程见图4。4.2 检查试验设备4.2.1 检查冲刷磨损试验...
