煤矿井下低压电网短路保护装置的整定细

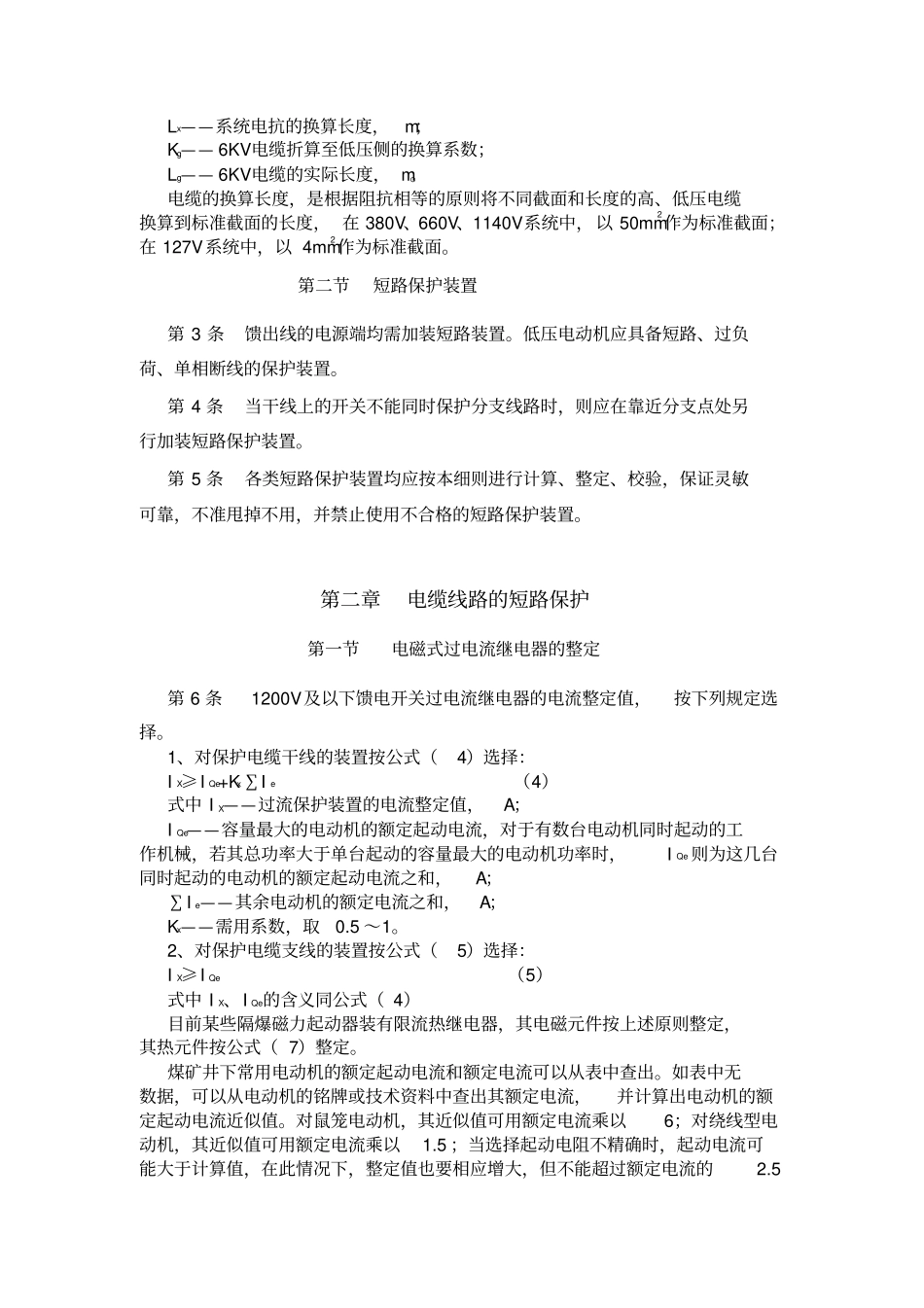

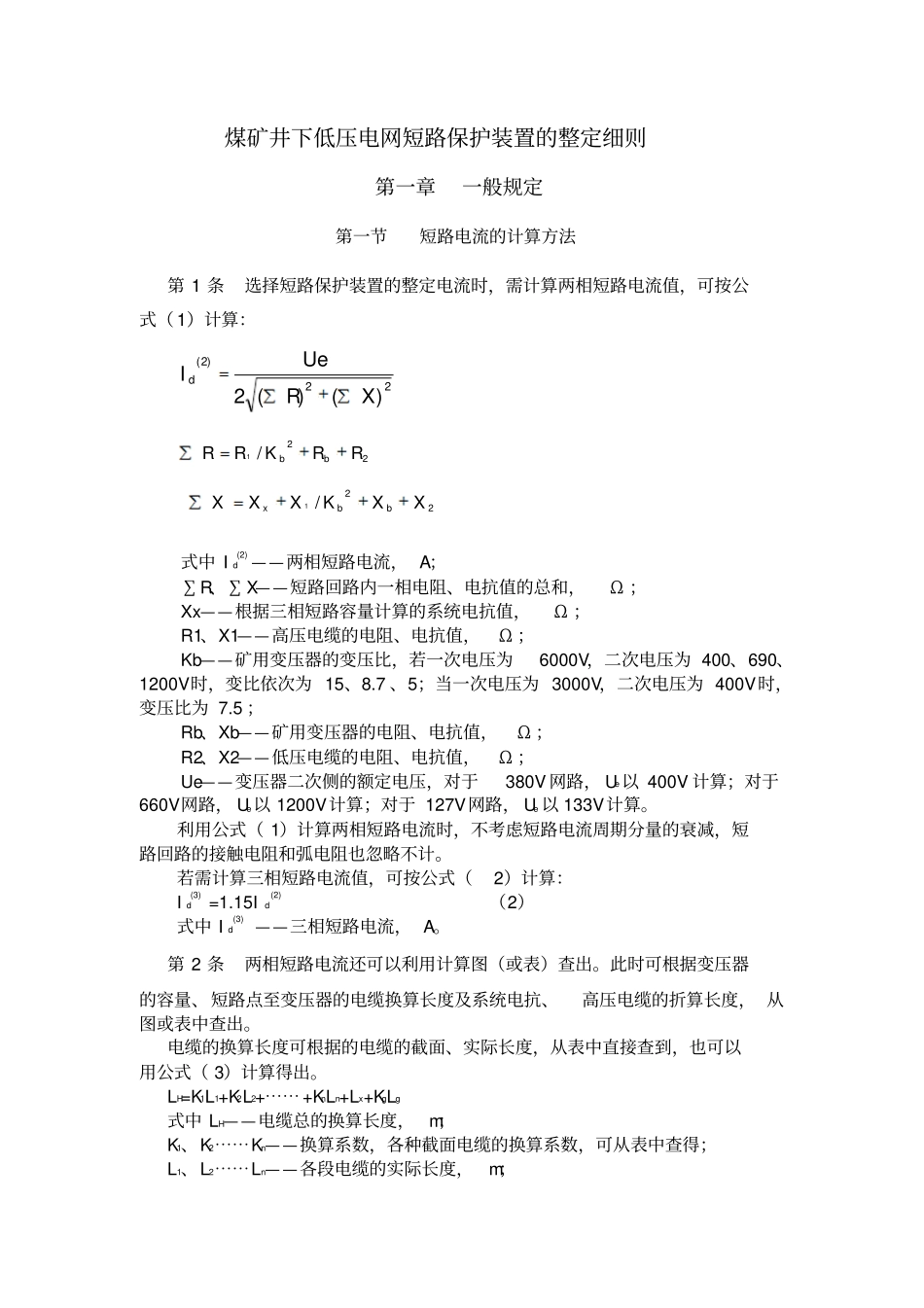

煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第 1 条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（ 1）计算：22)2()()(2XRUeI d22/1RRKRRbb22/1XXKXXXbbx式中 I d(2) ——两相短路电流， A；∑R、∑ X——短路回路内一相电阻、电抗值的总和，Ω ；Xx——根据三相短路容量计算的系统电抗值，Ω ；R1、X1——高压电缆的电阻、电抗值，Ω ；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为 400、690、1200V时，变比依次为 15、8.7 、5；当一次电压为 3000V，二次电压为 400V时，变压比为 7.5 ；Rb、Xb——矿用变压器的电阻、电抗值，Ω ；R2、X2——低压电缆的电阻、电抗值，Ω ；Ue——变压器二次侧的额定电压，对于380V 网路， Ue以 400V 计算；对于660V网路， Ue以 1200V计算；对于 127V网路， Ue 以 133V计算。利用公式（ 1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。若需计算三相短路电流值，可按公式（2）计算：I d(3) =1.15Id(2) （2）式中 I d(3) ——三相短路电流， A。第 2 条两相短路电流还可以利用计算图（或表）查出。此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度， 从图或表中查出。电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（ 3）计算得出。LH=K1L1+K2L2+⋯⋯ +KnLn+Lx+KgLg式中 LH——电缆总的换算长度，m；K1、K2⋯⋯Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2⋯⋯Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg—— 6KV电缆折算至低压侧的换算系数；Lg—— 6KV电缆的实际长度， m。电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度， 在 380V、660V、1140V系统中，以 50mm2作为标准截面；在 127V系统中，以 4mm2作为标准截面。第二节短路保护装置第 3 条馈出线的电源端均需加装短路装置。低压电动机应具备短路、过负荷、单相断线的保护装置。第 4 条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。第 5 条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。第二章电缆线路的短路保护第...
