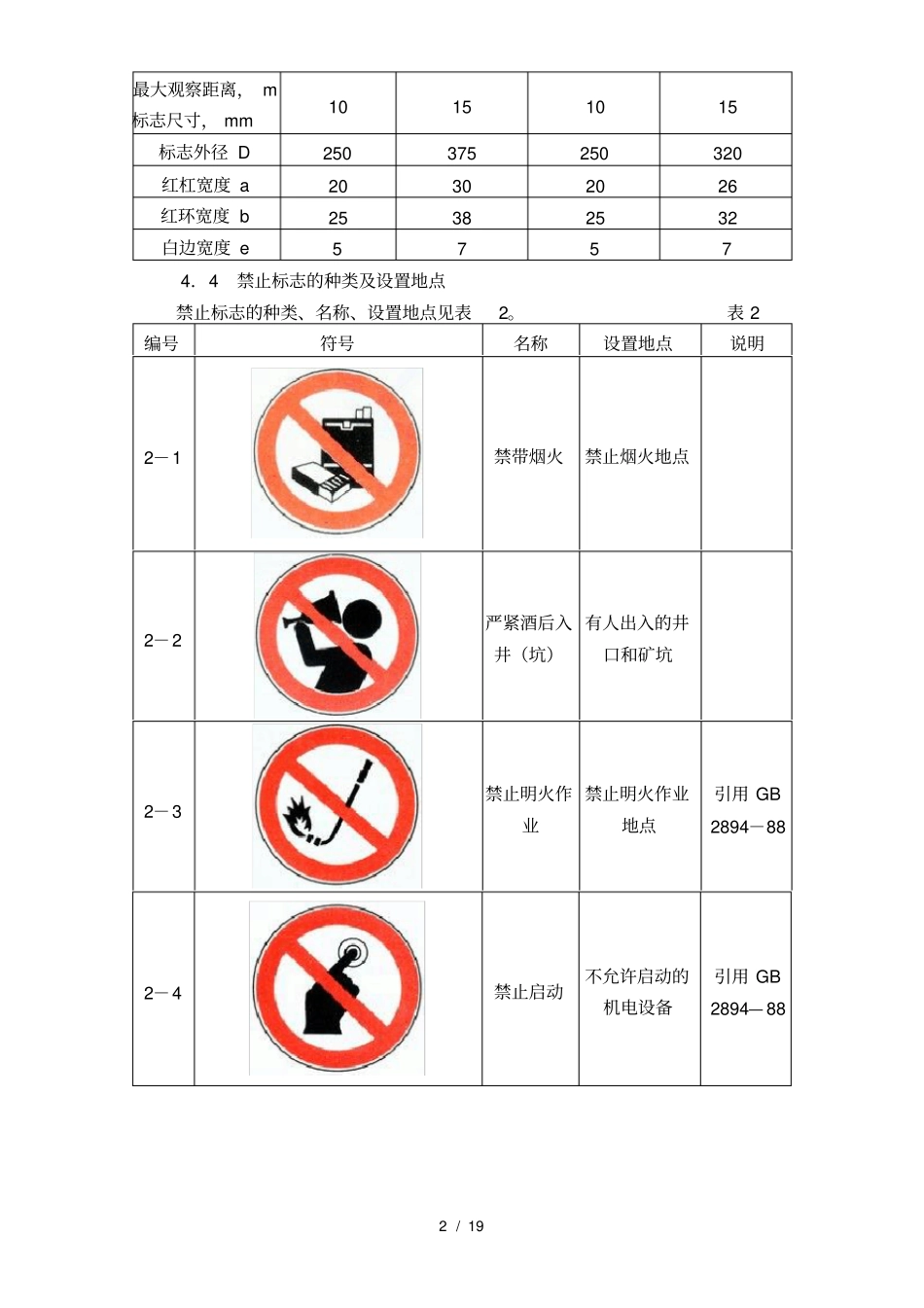

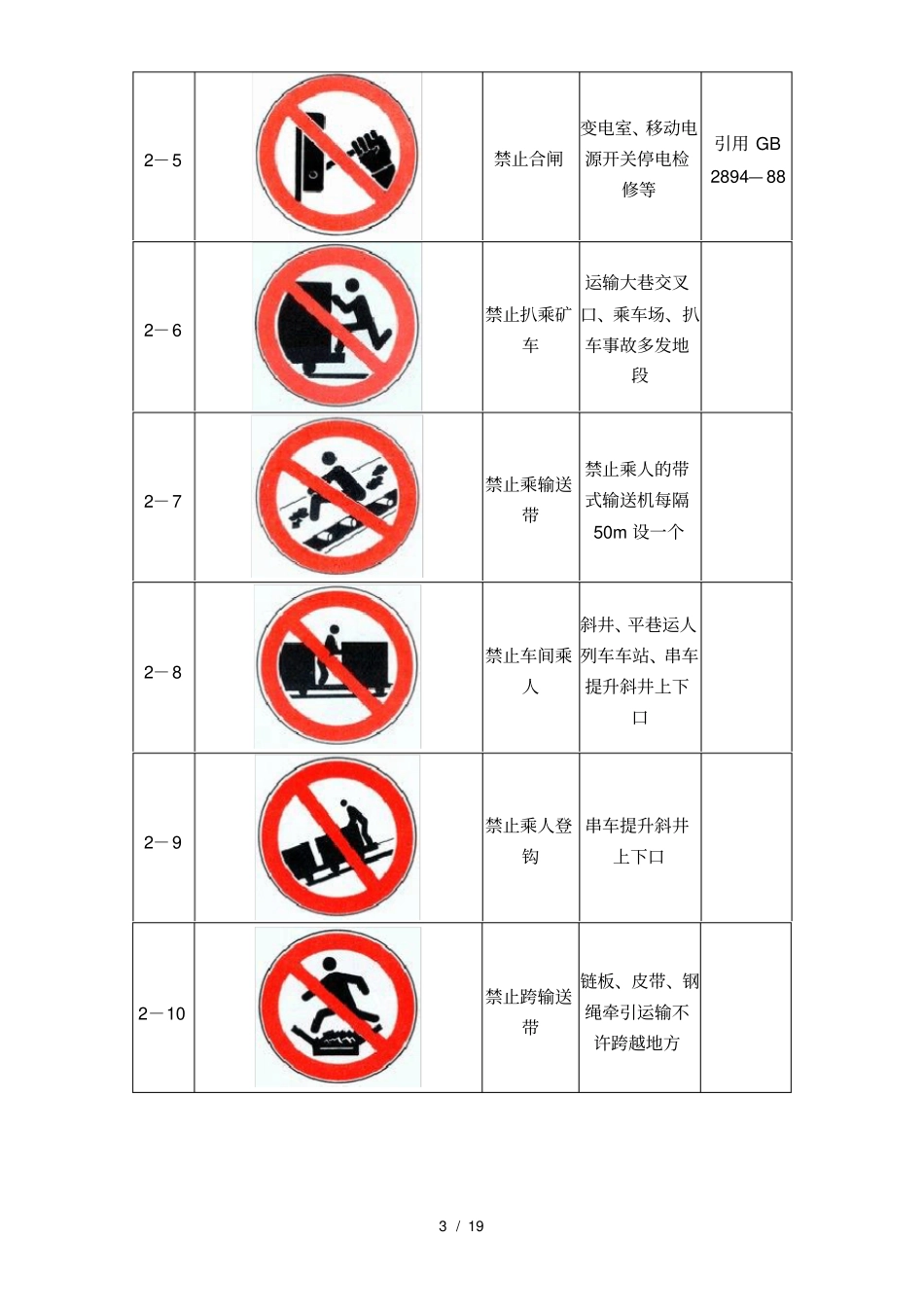

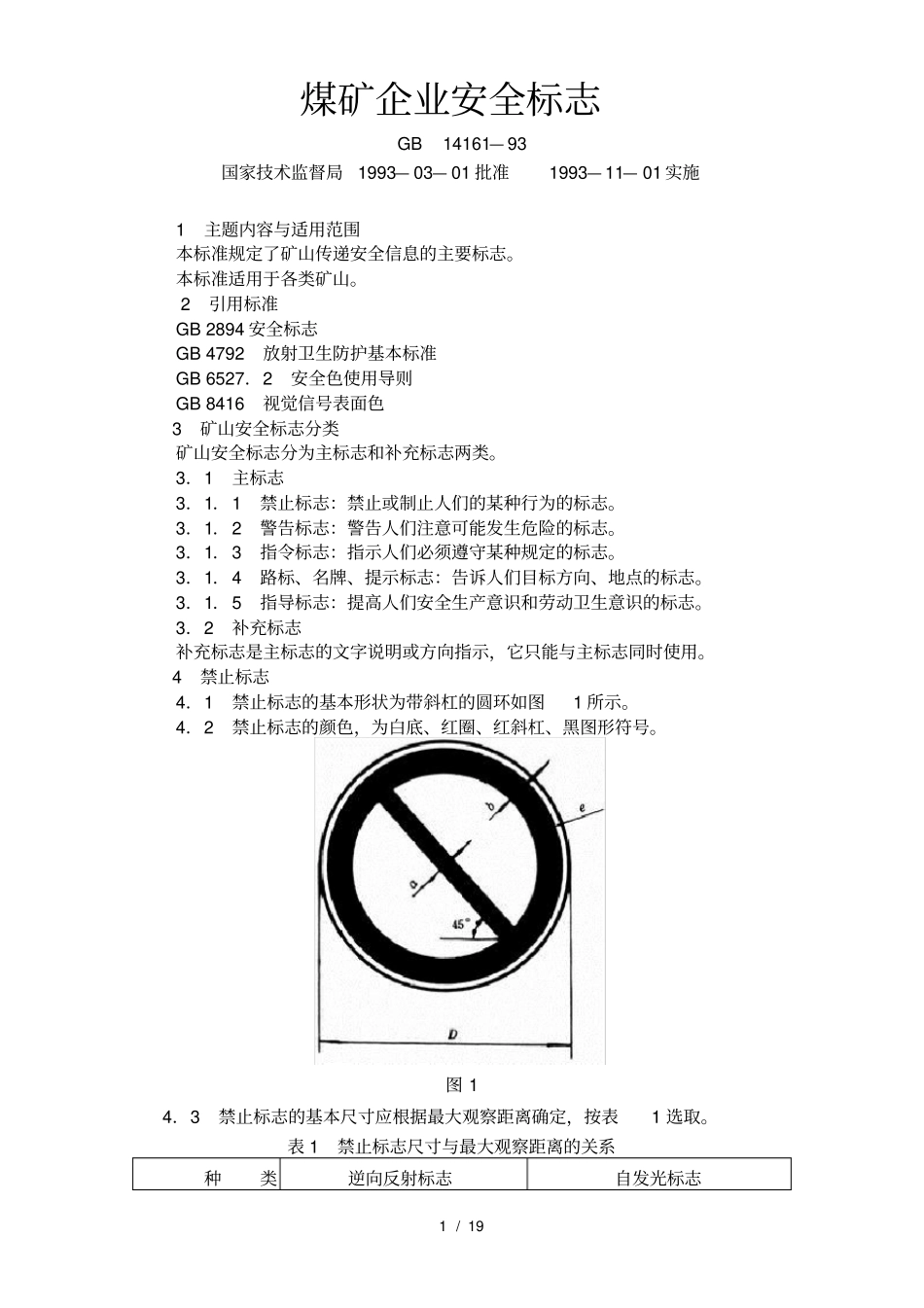

1 / 19 煤矿企业安全标志GB 14161— 93 国家技术监督局1993— 03— 01 批准1993— 11— 01 实施1 主题内容与适用范围本标准规定了矿山传递安全信息的主要标志。本标准适用于各类矿山。2 引用标准GB 2894 安全标志GB 4792 放射卫生防护基本标准GB 6527．2 安全色使用导则GB 8416 视觉信号表面色3 矿山安全标志分类矿山安全标志分为主标志和补充标志两类。3．1 主标志3．1．1 禁止标志：禁止或制止人们的某种行为的标志。3．1．2 警告标志：警告人们注意可能发生危险的标志。3．1．3 指令标志：指示人们必须遵守某种规定的标志。3．1．4 路标、名牌、提示标志：告诉人们目标方向、地点的标志。3．1．5 指导标志：提高人们安全生产意识和劳动卫生意识的标志。3．2 补充标志补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。4 禁止标志4．1 禁止标志的基本形状为带斜杠的圆环如图1 所示。4．2 禁止标志的颜色，为白底、红圈、红斜杠、黑图形符号。图 1 4．3 禁止标志的基本尺寸应根据最大观察距离确定，按表1 选取。表 1 禁止标志尺寸与最大观察距离的关系种类逆向反射标志自发光标志2 / 19 最大观察距离， m 标志尺寸， mm 10 15 10 15 标志外径 D 250 375 250 320 红杠宽度 a 20 30 20 26 红环宽度 b 25 38 25 32 白边宽度 e 5 7 5 7 4．4 禁止标志的种类及设置地点禁止标志的种类、名称、设置地点见表2。表 2 编号符号名称设置地点说明2－1 禁带烟火禁止烟火地点2－2 严紧酒后入井（坑）有人出入的井口和矿坑2－3 禁止明火作业禁止明火作业地点引用 GB 2894－88 2－4 禁止启动不允许启动的机电设备引用 GB 2894— 88 3 / 19 2－5 禁止合闸变电室、移动电源开关停电检修等引用 GB 2894— 88 2－6 禁止扒乘矿车运输大巷交叉口、乘车场、扒车事故多发地段2－7 禁止乘输送带禁止乘人的带式输送机每隔50m 设一个2－8 禁止车间乘人斜井、平巷运人列车车站、串车提升斜井上下口2－9 禁止乘人登钩串车提升斜井上下口2－10 禁止跨输送带链板、皮带、钢绳牵引运输不许跨越地方4 / 19 2－11 禁止攀牵线缆设在敷有电缆、信号线等巷道内2－12 禁止料罐乘人设在开凿竖井井口处2－13 禁止入内封闭火区、瓦斯区、盲巷、废弃巷道及其禁止入内地点引用 GB 2894— 88 2－14 禁止通行井下危险区、放炮警戒处、不兼作行人的绞车道、...
