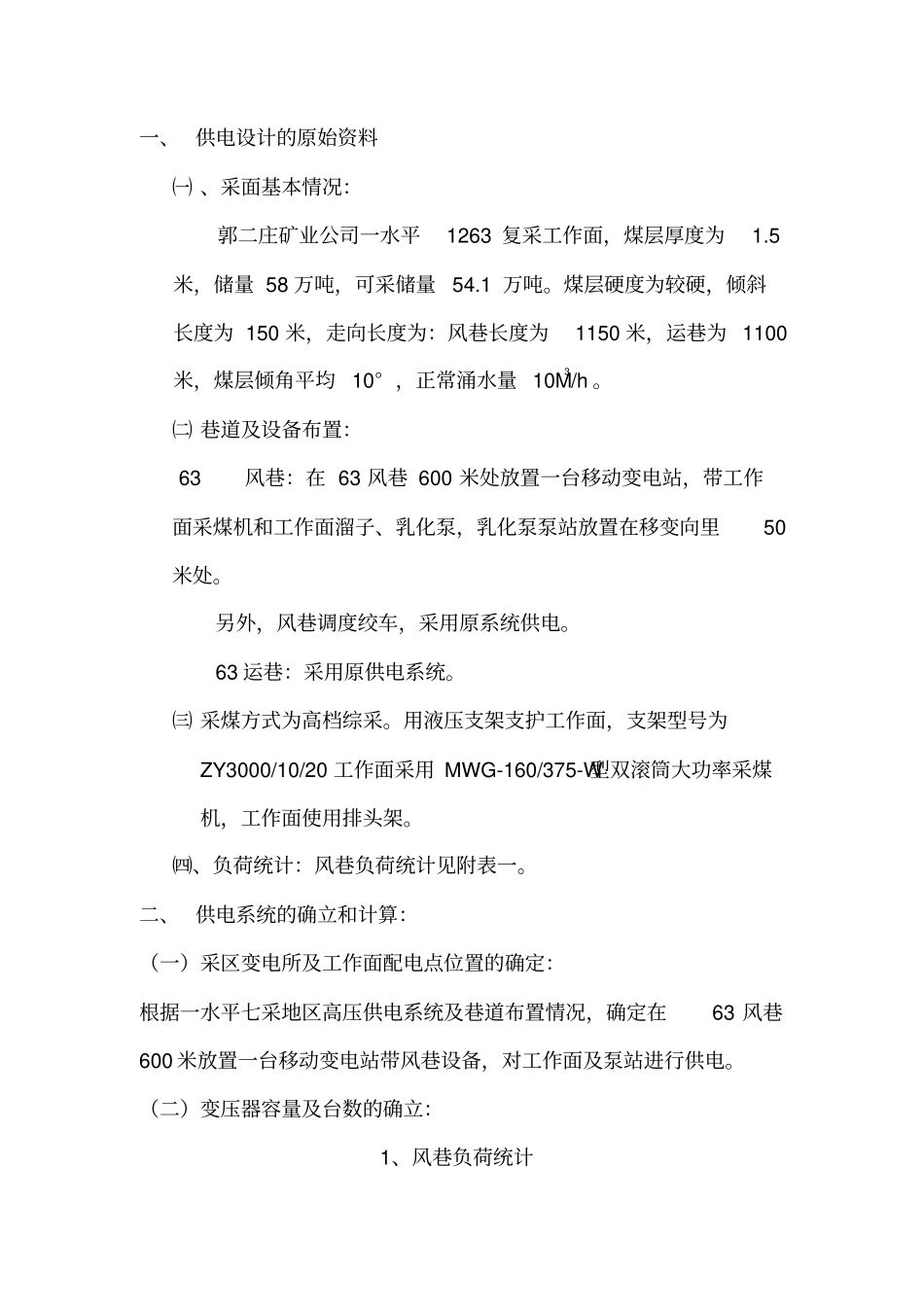

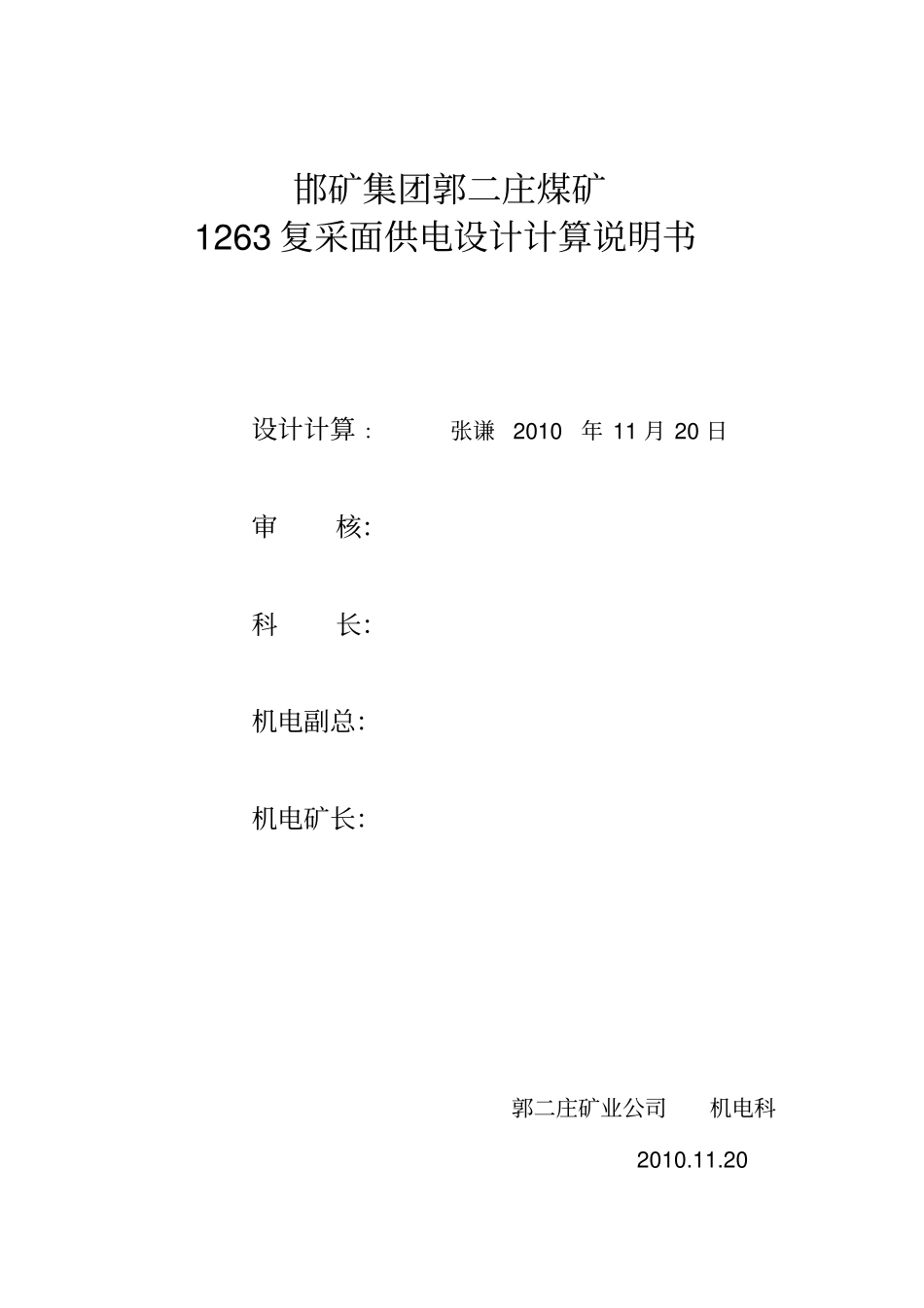

邯矿集团郭二庄煤矿1263 复采面供电设计计算说明书设计计算 ：张谦 2010年 11 月 20 日审核：科长：机电副总：机电矿长：郭二庄矿业公司机电科2010.11.20 一、 供电设计的原始资料㈠ 、采面基本情况：郭二庄矿业公司一水平1263 复采工作面，煤层厚度为1.5米，储量 58 万吨，可采储量54.1 万吨。煤层硬度为较硬，倾斜长度为 150 米，走向长度为：风巷长度为1150 米，运巷为 1100米，煤层倾角平均10° ，正常涌水量 10M3/h 。㈡ 巷道及设备布置： 63风巷：在 63 风巷 600 米处放置一台移动变电站，带工作面采煤机和工作面溜子、乳化泵，乳化泵泵站放置在移变向里50米处。另外，风巷调度绞车，采用原系统供电。63 运巷：采用原供电系统。㈢ 采煤方式为高档综采。用液压支架支护工作面，支架型号为ZY3000/10/20 工作面采用 MWG-160/375-W型双滚筒大功率采煤机，工作面使用排头架。㈣、负荷统计：风巷负荷统计见附表一。二、 供电系统的确立和计算：（一）采区变电所及工作面配电点位置的确定：根据一水平七采地区高压供电系统及巷道布置情况，确定在63 风巷600 米放置一台移动变电站带风巷设备，对工作面及泵站进行供电。（二）变压器容量及台数的确立：1、风巷负荷统计附表一：2、风巷移动变电站容量的选择：容量选择查?煤矿电工手册 ?三分册得： S=Σ P×Kr∕COSφ式中 COSφ ⋯⋯功率因数，取0.7 ，Kr⋯⋯需用系数，Kr＝0.4+0.6 ×Ps∕Σ P=0.4+0.6 ×375∕764=0.7 则 S=764×0.7 ∕0.7=764KVA 选用一台型号为 KBSZGY-1000/6的移动变电站供电。（三）、采区负荷网络的确立1、电缆选型：查 ?煤矿井下电缆安装、运行、维修管理工作细则?得，采煤机组负荷电缆采用千伏级屏蔽11 芯橡套软电缆，型号为mcp,电源线为 myp,工作面支架溜子负荷线为千伏级屏蔽8 芯橡套软电缆，型号为 mcp, 电源线及乳化泵、喷雾泵电缆采用myp型电缆。2、确定电缆的长度、截面积；按照巷道设备布置选择电缆长度，按照长时允许负荷电流来选择电流截面；电缆 L1 的确定：供移动变电站高压电缆型号为MYPT,由于移变的额定电流为 96A，选用 50mm2 的电缆，据技术科提供的巷道布置图纸，序号设备名称规格型号电机数量额定容量(kw) 额定电压(v) 额定电流 (A) 额定启动电流 (A) 备注1、采煤机MG-160/375-W 3 375 1140 225 1430 2、支架溜子SGZ-630/264ZH 2 2x132 1140 158.4 475 3、乳化泵MRBZ-200/31.5...
