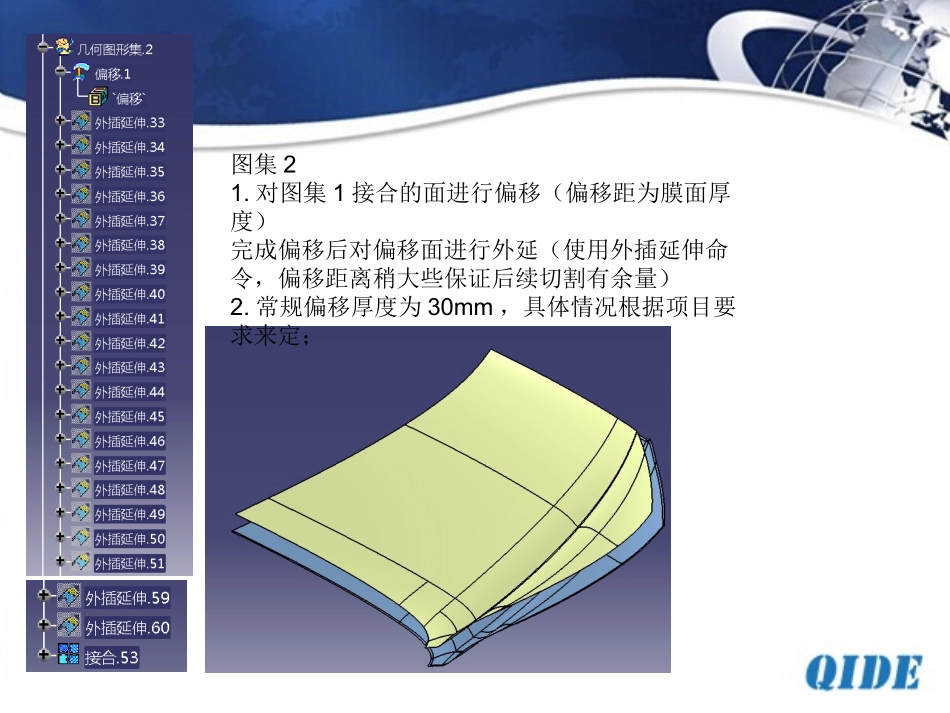

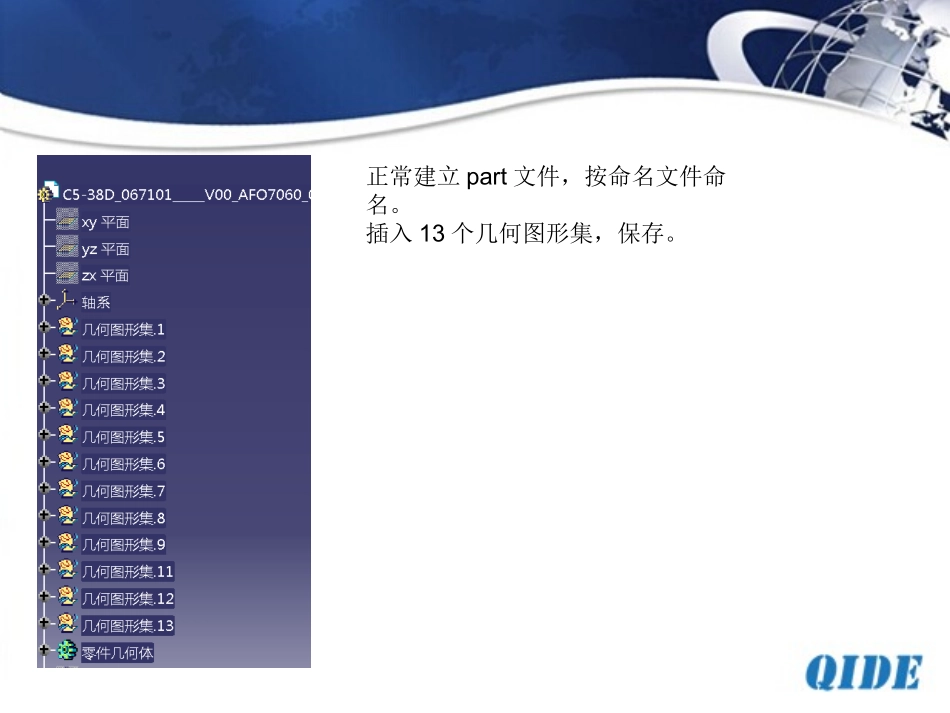

正常建立part文件，按命名文件命名。插入13个几何图形集，保存。图集1对零件外表面进行提取（闭法兰折弯面不在其中，盖的零件只提取左侧）所有面提取后完成接合。图集21.对图集1接合的面进行偏移（偏移距为膜面厚度）完成偏移后对偏移面进行外延（使用外插延伸命令，偏移距离稍大些保证后续切割有余量）2.常规偏移厚度为30mm，具体情况根据项目要求来定；图集3对图集1完成的接合进行外插延伸（5mm即可）完成外延后进行对称（用边界命令进行检查对称后是否存有缝隙）图集4提取折弯边图集5将上下两块的折弯边接合图集6对图集5完成的接合使用反射线命令，反射线命令如右图操作，将指南针放置于零件外板平面，在方向选框中右击选中指南针方向图集7连接图集6的反射线图集8分段接合图集7的曲线，并光顺曲线图集91.将图集8完成的曲线投影至支撑面，并光顺曲线2.投影完后再向外偏移0.8~1mm，实际距离根据项目需求来定；图集10-1310扫掠11上修剪12下修剪13镜像
