照明用LED的光电性能及测试仪器

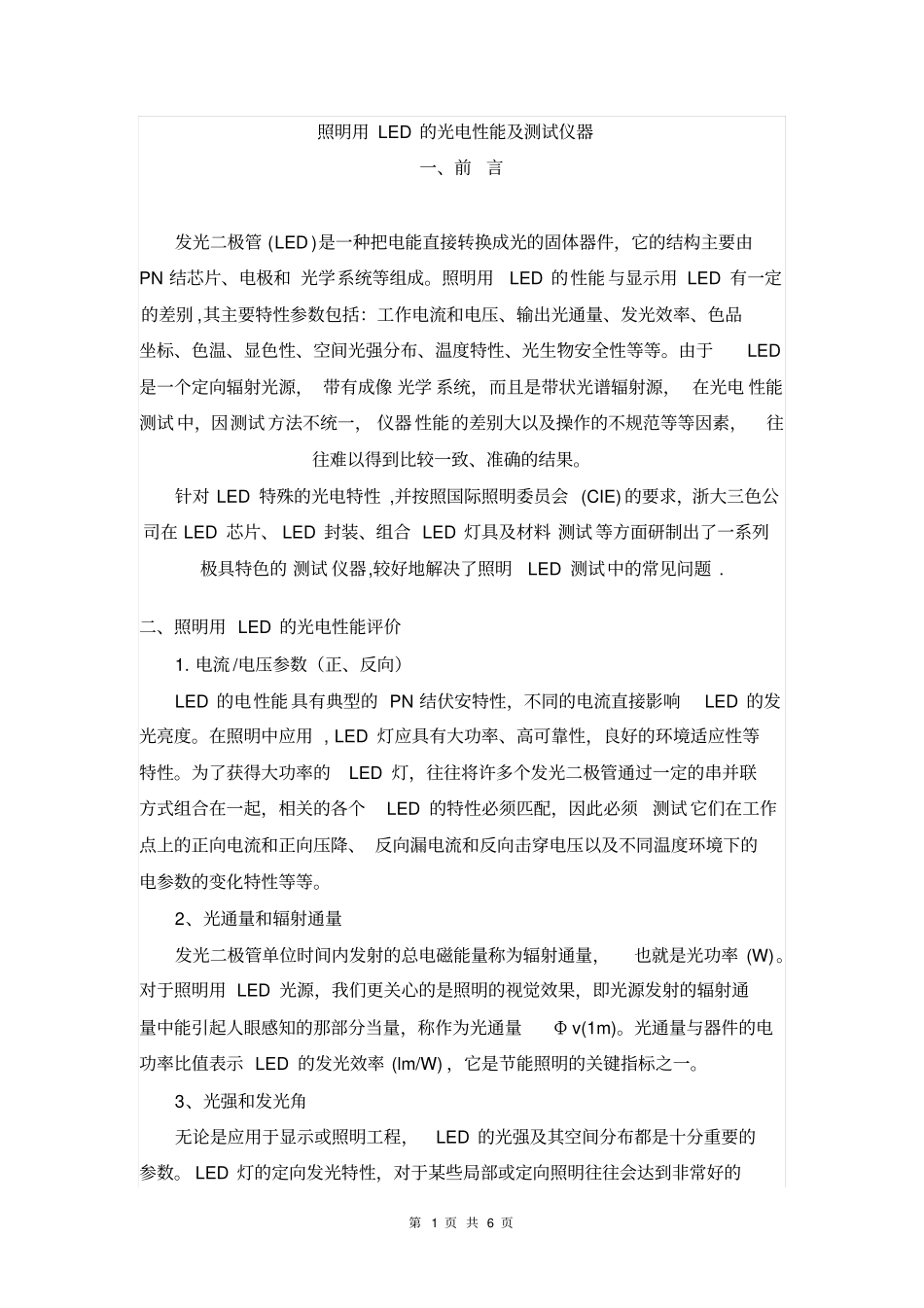

第 1 页 共 6 页照明用 LED 的光电性能及测试仪器一、前言发光二极管 (LED )是一种把电能直接转换成光的固体器件，它的结构主要由PN 结芯片、电极和 光学系统等组成。照明用LED 的性能 与显示用 LED 有一定的差别 ,其主要特性参数包括：工作电流和电压、输出光通量、发光效率、色品坐标、色温、显色性、空间光强分布、温度特性、光生物安全性等等。由于LED是一个定向辐射光源， 带有成像 光学 系统，而且是带状光谱辐射源， 在光电 性能测试 中，因测试 方法不统一， 仪器 性能的差别大以及操作的不规范等等因素，往往难以得到比较一致、准确的结果。针对 LED 特殊的光电特性 ,并按照国际照明委员会 (CIE) 的要求，浙大三色公司在 LED 芯片、 LED 封装、组合 LED 灯具及材料 测试 等方面研制出了一系列极具特色的 测试 仪器,较好地解决了照明LED 测试中的常见问题 . 二、照明用 LED 的光电性能评价1. 电流 /电压参数（正、反向）LED 的电性能 具有典型的 PN 结伏安特性，不同的电流直接影响LED 的发光亮度。在照明中应用 , LED 灯应具有大功率、高可靠性，良好的环境适应性等特性。为了获得大功率的LED 灯，往往将许多个发光二极管通过一定的串并联方式组合在一起，相关的各个LED 的特性必须匹配，因此必须测试 它们在工作点上的正向电流和正向压降、 反向漏电流和反向击穿电压以及不同温度环境下的电参数的变化特性等等。2、光通量和辐射通量发光二极管单位时间内发射的总电磁能量称为辐射通量，也就是光功率 (W)。对于照明用 LED 光源，我们更关心的是照明的视觉效果，即光源发射的辐射通量中能引起人眼感知的那部分当量，称作为光通量Φ v(1m)。光通量与器件的电功率比值表示 LED 的发光效率 (lm/W) ，它是节能照明的关键指标之一。3、光强和发光角无论是应用于显示或照明工程，LED 的光强及其空间分布都是十分重要的参数。 LED 灯的定向发光特性，对于某些局部或定向照明往往会达到非常好的第 2 页 共 6 页照明效果。LED 的发光强度指在给定方向上单位立体角内所发射的光通量：(c d) 发光角（或光束角）通常用半强度角θ 1/2表示，即在光强分布图中光强大于等于峰值光强 1/2 时所包含的光束角度。图 1 光谱分布4、光谱分布、峰值波长和带宽LED 的光谱功率分布既确定了发光的颜色，也确定了它的光通量以及它的显色指数。通常用相对光谱功率分布S(λ )表...
