照相物镜镜头设计与像差分析

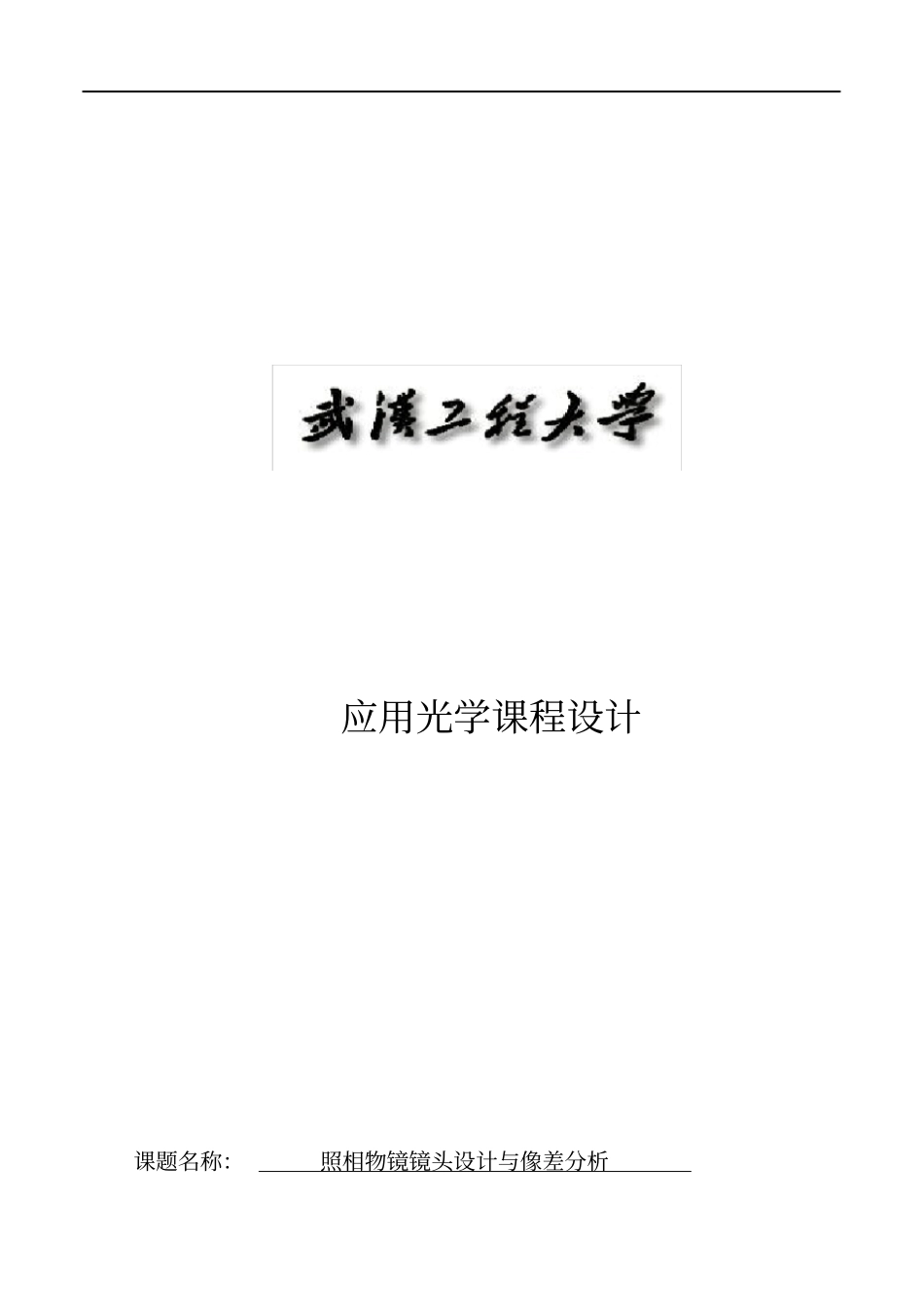

照相物镜镜头设计与像差分析_第1页
1/23

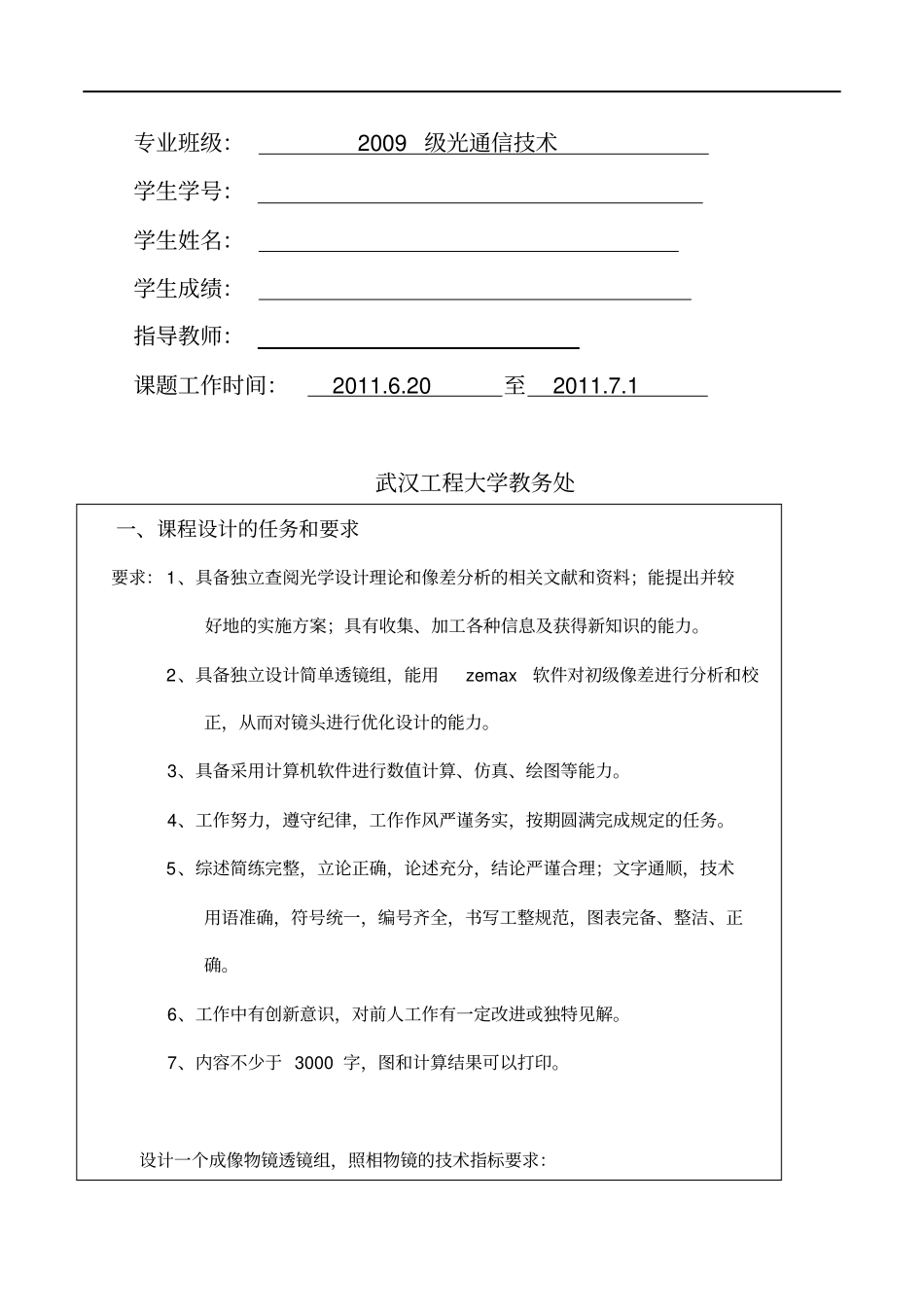

照相物镜镜头设计与像差分析_第2页
2/23

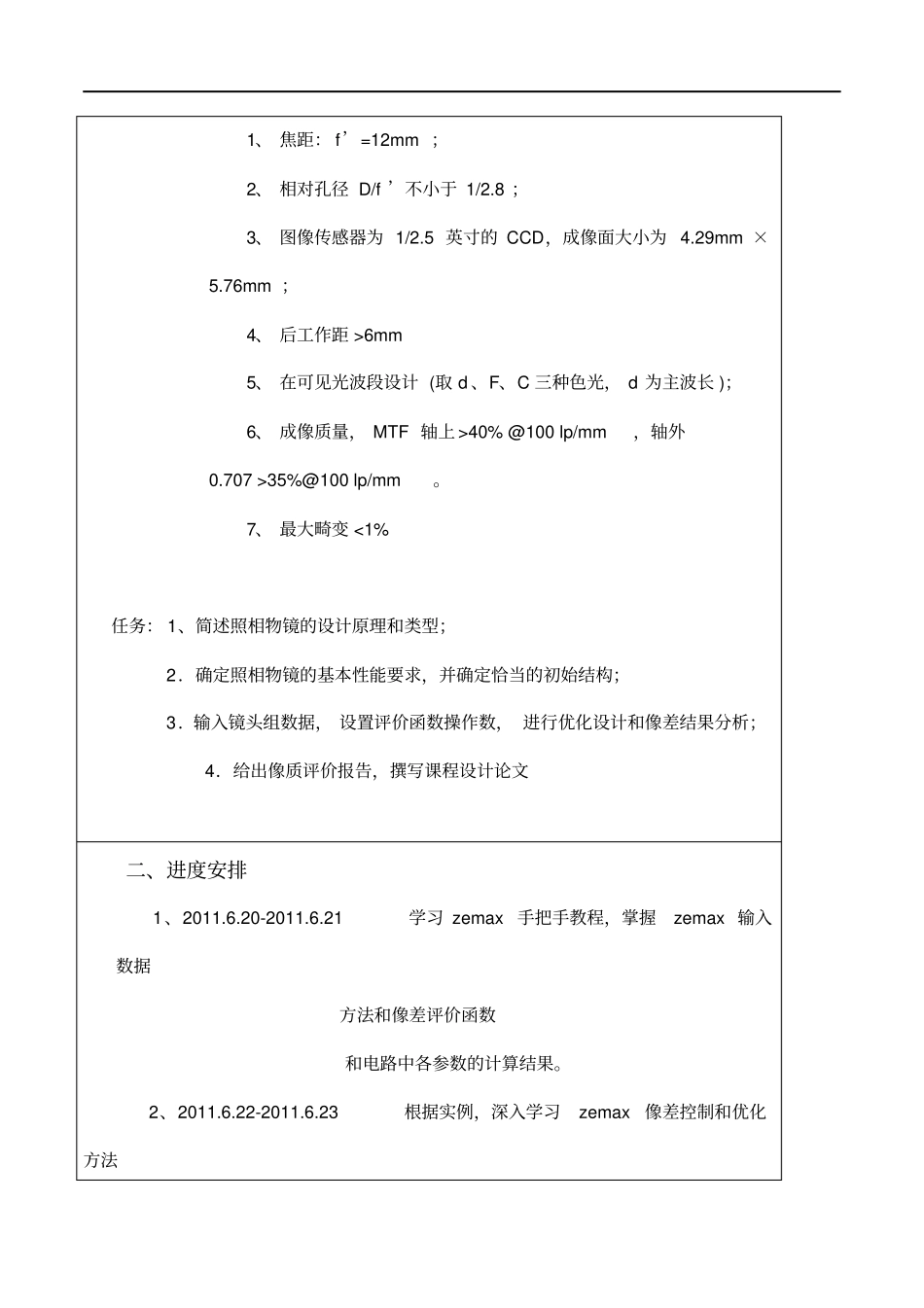

照相物镜镜头设计与像差分析_第3页
3/23
应用光学课程设计课题名称:照相物镜镜头设计与像差分析专业班级:2009 级光通信技术学生学号:学生姓名:学生成绩:指导教师:课题工作时间:2011.6.20 至2011.7.1 武汉工程大学教务处一、课程设计的任务和要求要求: 1、具备独立查阅光学设计理论和像差分析的相关文献和资料;能提出并较好地的实施方案;具有收集、加工各种信息及获得新知识的能力。2、具备独立设计简单透镜组,能用zemax软件对初级像差进行分析和校正,从而对镜头进行优化设计的能力。3、具备采用计算机软件进行数值计算、仿真、绘图等能力。4、工作努力,遵守纪律,工作作风严谨务实,按期圆满完成规定的任务。5、综述简练完整,立论正确,论述充分,结论严谨合理;文字通顺,技术用语准确,符号统一,编号齐全,书写工整规范,图表完备、整洁、正确。6、工作中有创新意识,对前人工作有一定改进或独特见解。7、内容不少于 3000 字,图和计算结果可以打印。设计一个成像物镜透镜组,照相物镜的技术指标要求:1、 焦距: f’=12mm ;2、 相对孔径 D/f ’不小于 1/2.8 ;3、 图像传感器为 1/2.5 英寸的 CCD,成像面大小为 4.29mm ×5.76mm ;4、 后工作距 >6mm 5、 在可见光波段设计 (取 d 、F、C 三种色光, d 为主波长 );6、 成像质量, MTF 轴上 >40% @100 lp/mm,轴外0.707 >35%@100 lp/mm。7、 最大畸变 <1% 任务: 1、简述照相物镜的设计原理和类型;2.确定照相物镜的基本性能要求,并确定恰当的初始结构;3.输入镜头组数据, 设置评价函数操作数, 进行优化设计和像差结果分析;4.给出像质评价报告,撰写课程设计论文二、进度安排1、2011.6.20-2011.6.21 学习 zemax 手把手教程,掌握zemax 输入数据方法和像差评价函数和电路中各参数的计算结果。2、2011.6.22-2011.6.23 根据实例,深入学习zemax像差控制和优化方法3、2011.6.24 光学自动设计及像差理论 (上课 ),布置任务4、2011.6.27-2011.6.28 确定初始结构,并进行像差控制和优化设计;给出像质评价报告;5、2011.6.29-2011.7.1 撰写课程设计论文,修改定稿并交稿三、参考资料或参考文献1、《光学系统设计》机械工业出版社,(美)莱金著,周海宪,程云芳译,2009.10 2、《现代光学设计方法》 ,北京理工大学出版社,李林,2009.9 3、《工程光学》,机械工业出版社,郁道银,谈恒英,2006.2 4、《应用光学(第 3 版)》,电子工业出版社,张以谟,...
