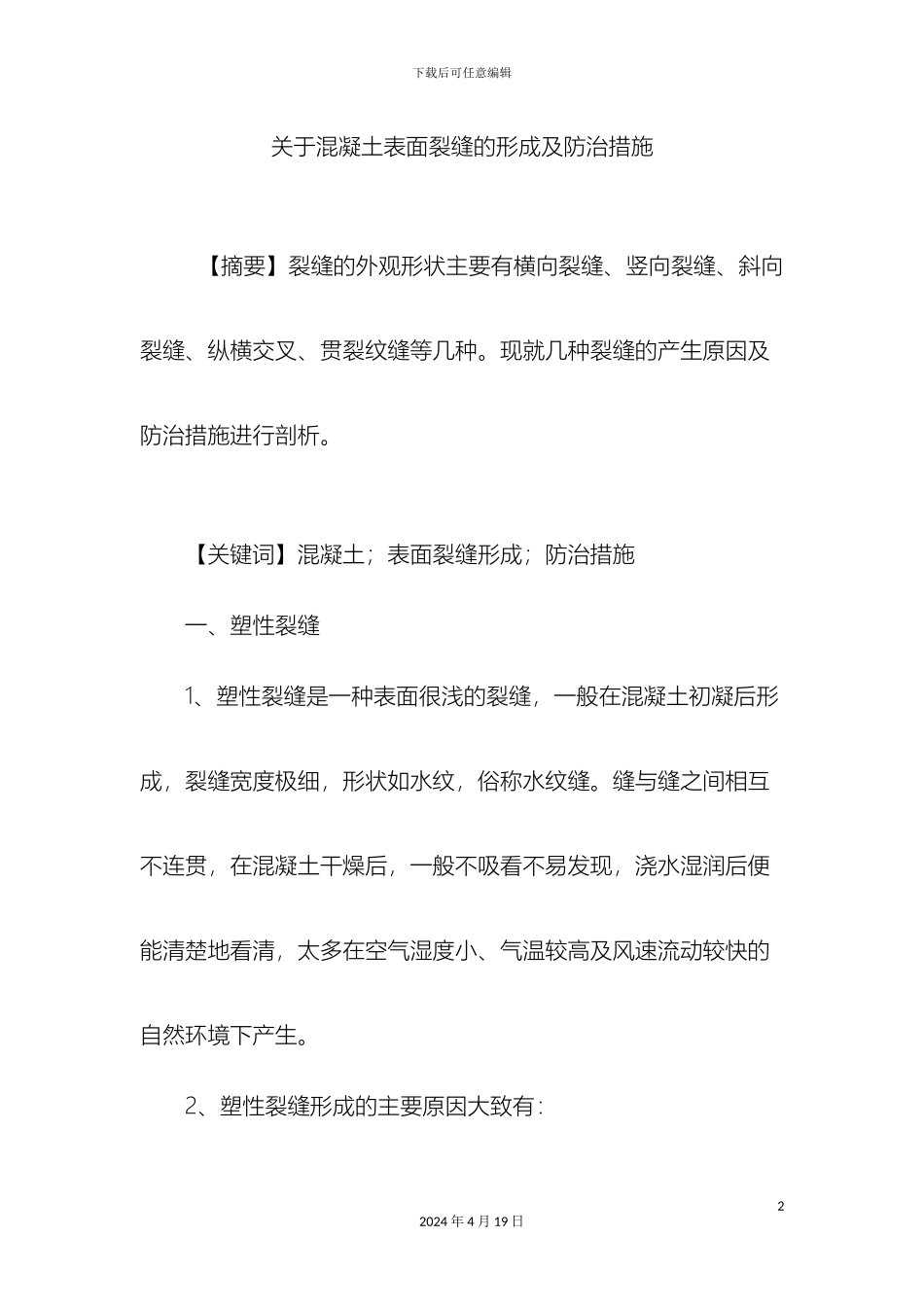

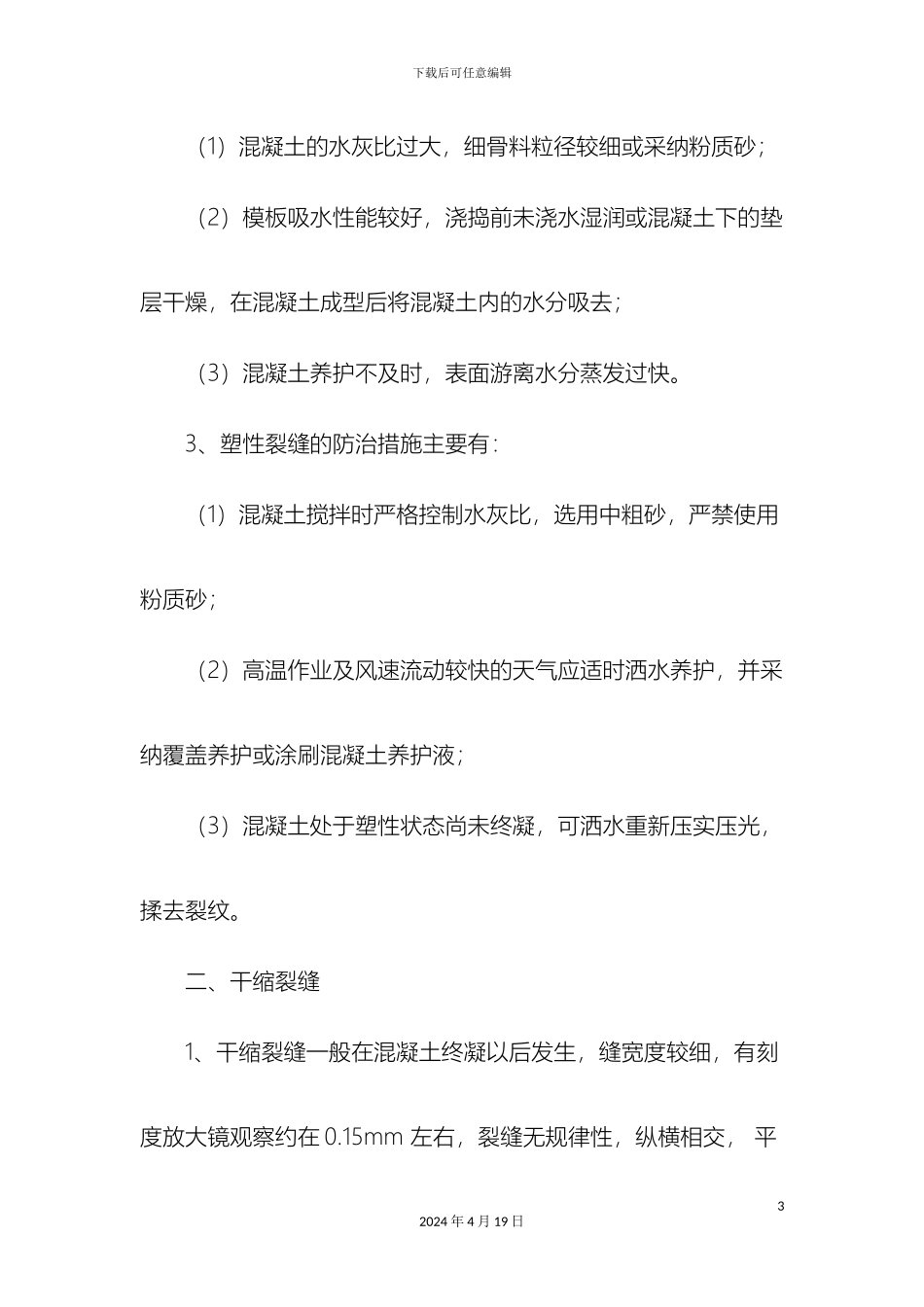

下载后可任意编辑关于混凝土表面裂缝的形成及防治措施12024 年 4 月 19 日下载后可任意编辑关于混凝土表面裂缝的形成及防治措施 【摘要】裂缝的外观形状主要有横向裂缝、竖向裂缝、斜向裂缝、纵横交叉、贯裂纹缝等几种。现就几种裂缝的产生原因及防治措施进行剖析。 【关键词】混凝土；表面裂缝形成；防治措施 一、塑性裂缝 1、塑性裂缝是一种表面很浅的裂缝，一般在混凝土初凝后形成，裂缝宽度极细，形状如水纹，俗称水纹缝。缝与缝之间相互不连贯，在混凝土干燥后，一般不吸看不易发现，浇水湿润后便能清楚地看清，太多在空气湿度小、气温较高及风速流动较快的自然环境下产生。 2、塑性裂缝形成的主要原因大致有： 22024 年 4 月 19 日下载后可任意编辑 （1）混凝土的水灰比过大，细骨料粒径较细或采纳粉质砂； （2）模板吸水性能较好，浇捣前未浇水湿润或混凝土下的垫层干燥，在混凝土成型后将混凝土内的水分吸去； （3）混凝土养护不及时，表面游离水分蒸发过快。 3、塑性裂缝的防治措施主要有： （1）混凝土搅拌时严格控制水灰比，选用中粗砂，严禁使用粉质砂； （2）高温作业及风速流动较快的天气应适时洒水养护，并采纳覆盖养护或涂刷混凝土养护液； （3）混凝土处于塑性状态尚未终凝，可洒水重新压实压光， 揉去裂纹。 二、干缩裂缝 1、干缩裂缝一般在混凝土终凝以后发生，缝宽度较细，有刻度放大镜观察约在 0.15mm 左右，裂缝无规律性，纵横相交， 平32024 年 4 月 19 日下载后可任意编辑面裂缝比侧面多，也有侧面不裂缝现象。缝口一般慢慢变大、变深，随着温度起伏而相应变化。 2、干缩裂缝形成的主要原因大致有以下几种： （1）混凝土前期养护不及时，每日养护遍数少，造成水份过早蒸发，外表收缩较大，而混凝土内部温度变化小，内部收缩较小， 引起表面开裂； （2）沙粒径较细或采纳含泥量较大的浅江砂，减少混凝土的抗拉强度致使收缩率较大； （3）振捣方法不当，振捣是振捣棒慢插慢拔或振捣过度，造成混凝土表面浆层较厚，减少了表面的抗拉强度，产生混凝土表面收缩裂缝。 3、干缩裂缝的防治措施主要有： （1）加强早期养护，日养护次数一定要满足，以混凝土表面42024 年 4 月 19 日下载后可任意编辑始终保持湿润为宜，并覆盖草包养护； （2）不使用粉质和含泥量较大的砂，搅拌时间要足，按设计配合比配置骨料； （3）振捣时间不宜过长，防止上部浆层较厚。 三、粗骨料沉落裂缝 1...
