冬季喷淋管道试压泄水施工方案

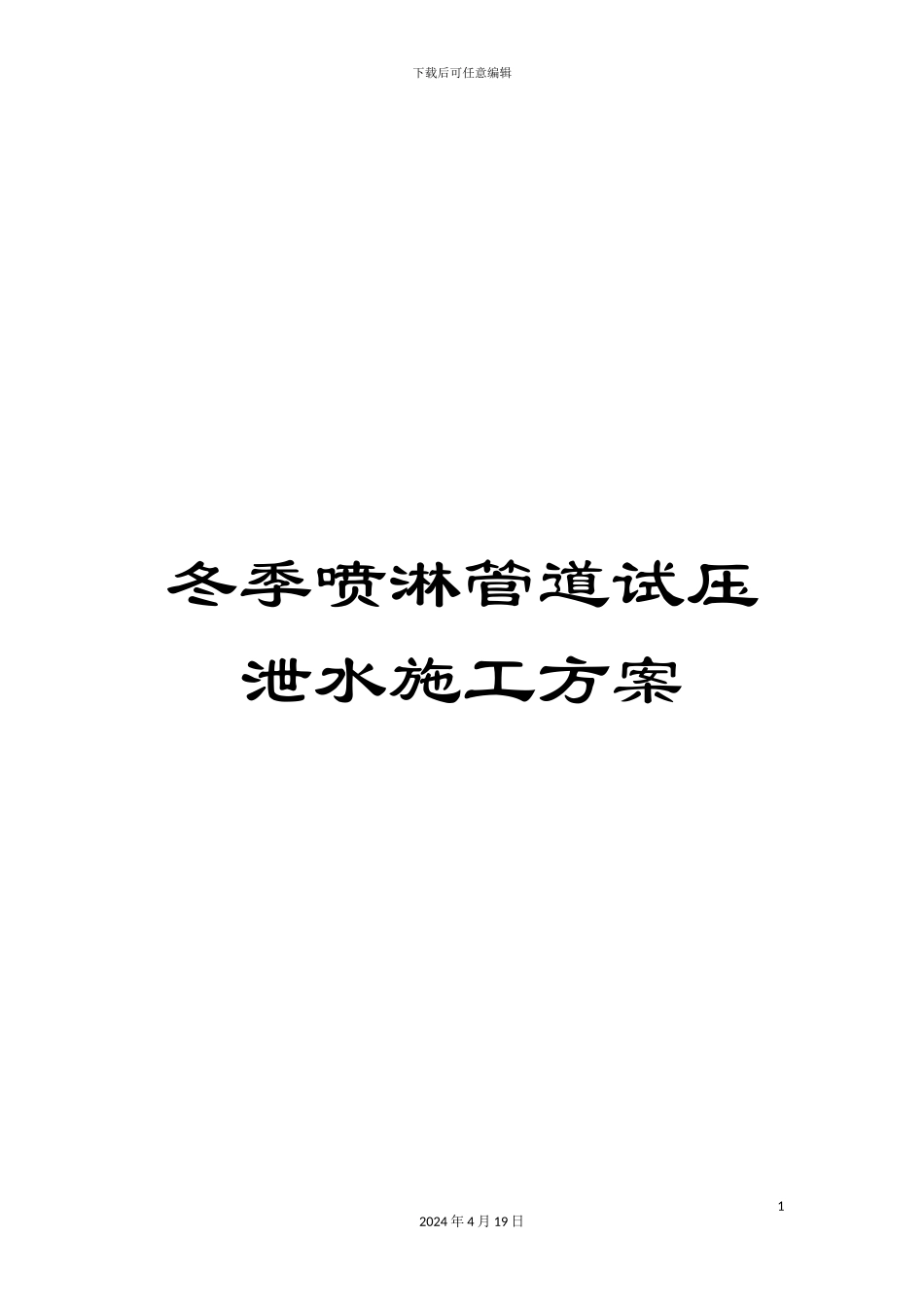

冬季喷淋管道试压泄水施工方案_第1页
1/17

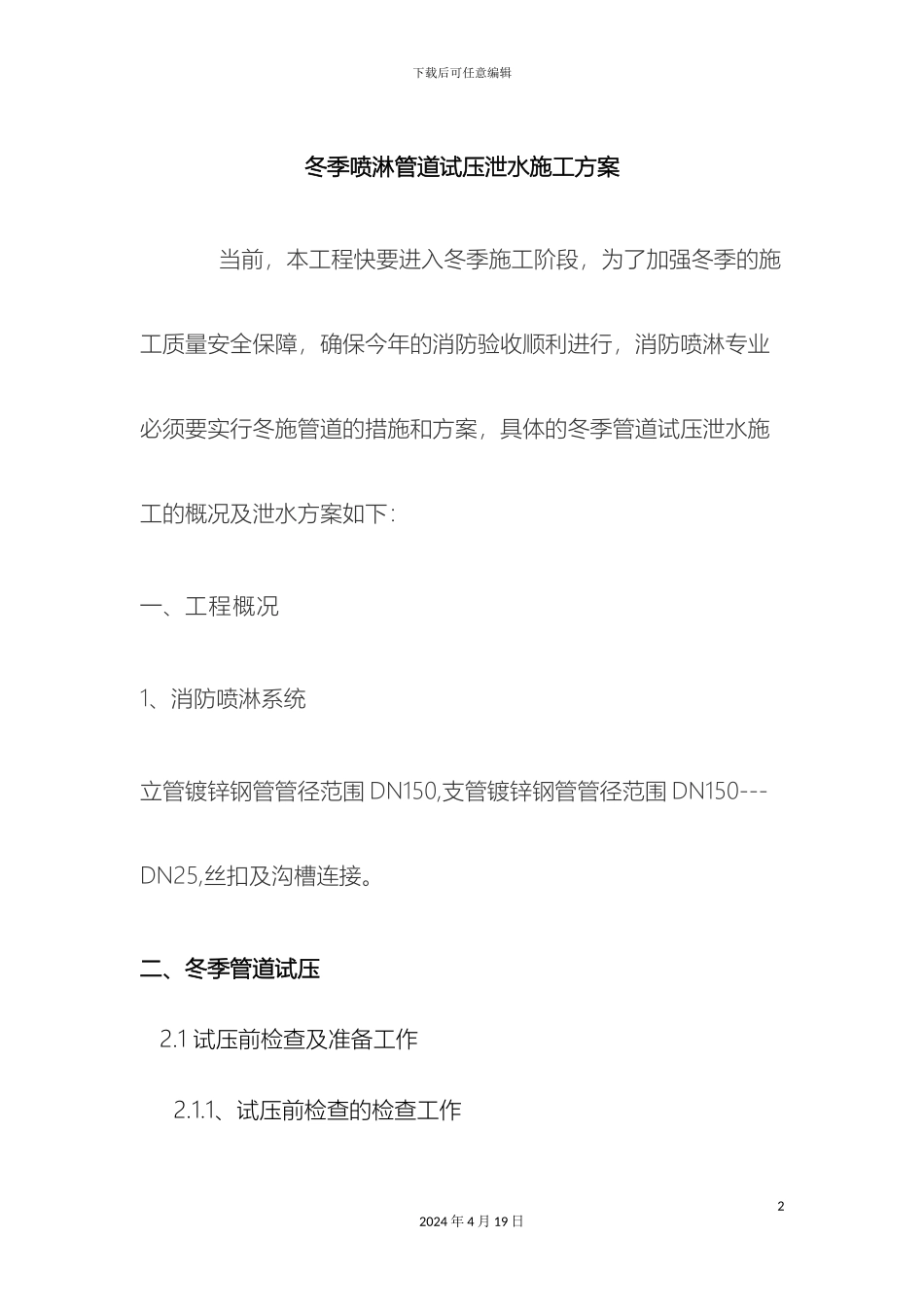

冬季喷淋管道试压泄水施工方案_第2页
2/17

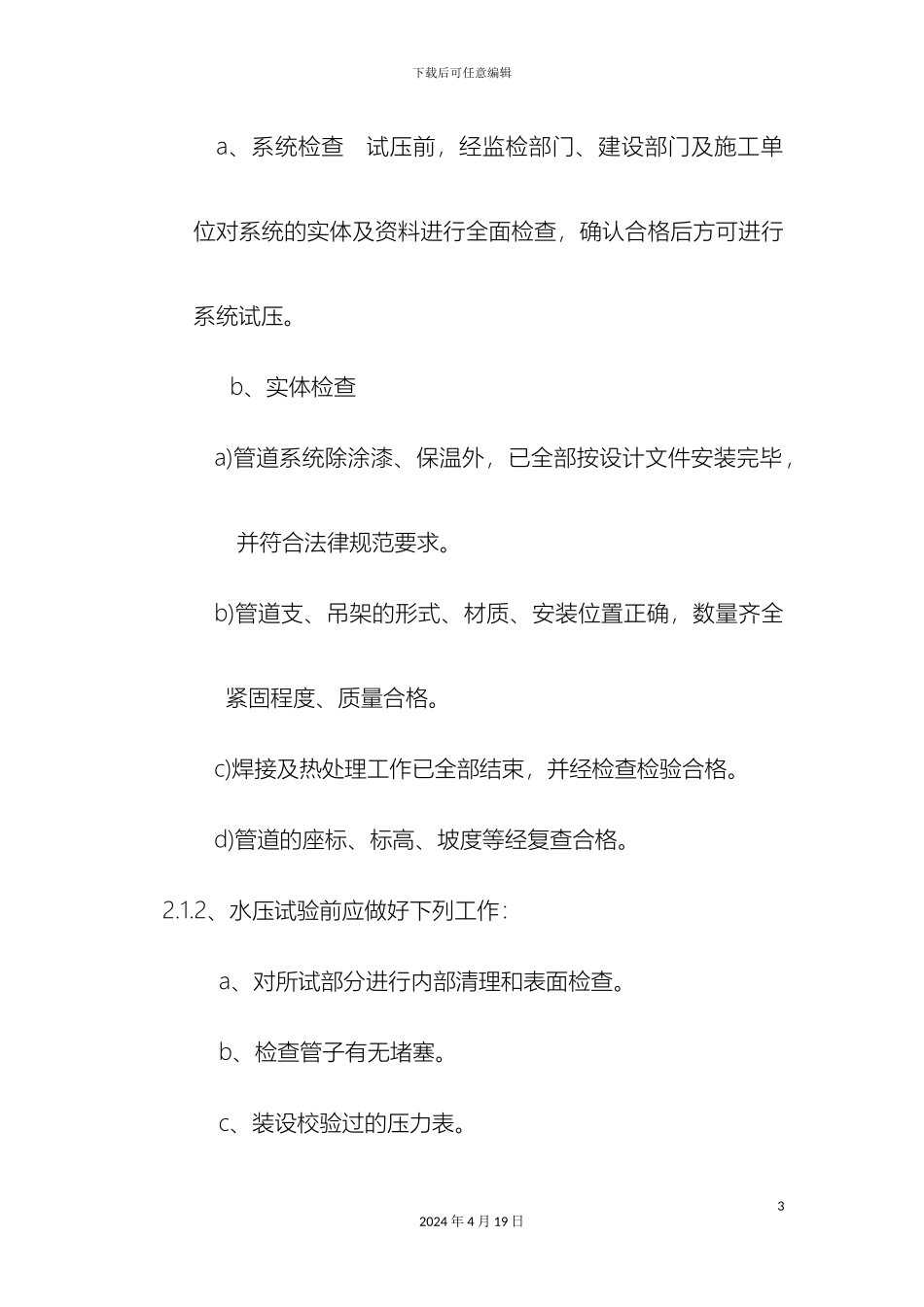

冬季喷淋管道试压泄水施工方案_第3页
3/17
下载后可任意编辑冬季喷淋管道试压泄水施工方案12024 年 4 月 19 日下载后可任意编辑冬季喷淋管道试压泄水施工方案当前,本工程快要进入冬季施工阶段,为了加强冬季的施工质量安全保障,确保今年的消防验收顺利进行,消防喷淋专业必须要实行冬施管道的措施和方案,具体的冬季管道试压泄水施工的概况及泄水方案如下:一、工程概况1、消防喷淋系统立管镀锌钢管管径范围 DN150,支管镀锌钢管管径范围 DN150---DN25,丝扣及沟槽连接。二、冬季管道试压 2.1 试压前检查及准备工作2.1.1、试压前检查的检查工作22024 年 4 月 19 日下载后可任意编辑a、系统检查 试压前,经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查,确认合格后方可进行系统试压。b、实体检查a)管道系统除涂漆、保温外,已全部按设计文件安装完毕,并符合法律规范要求。b)管道支、吊架的形式、材质、安装位置正确,数量齐全紧固程度、质量合格。c)焊接及热处理工作已全部结束,并经检查检验合格。d)管道的座标、标高、坡度等经复查合格。2.1.2、水压试验前应做好下列工作:a、对所试部分进行内部清理和表面检查。b、检查管子有无堵塞。c、装设校验过的压力表。32024 年 4 月 19 日下载后可任意编辑d、装好排水管和放气阀。2.2 试压介质选定2.2.1 试压一般应以液体为介质;当管道的设计压力≤0.6MPa 时,也可采纳气体为介质;当管道的设计压力>0.6MPa 时,必须有设计文件规定或经建设单位同意,方可用气体为介质进行试压,但必须实行有效的安全措施;脆性材料严禁使用气体进行试压。2.2.2 除少数管道因结构原因或设计另有要求外,液压试验和冲洗一般采纳清洁水为介质,不锈钢管所用水的氯离子浓度必须小于 25ppm。 2.2.3 气压试验一般采纳压空,也可用氮气或惰性气体为介质,严禁使用可燃气体为介质。2.3 试验压力选定42024 年 4 月 19 日下载后可任意编辑当设计有规定时,按设计规定执行。设计未规定试验压力时,可按下述方法确定系统的试验压力:2.3.1 液压强度试验压力为设计压力的 1.5 倍,严密性试验压力为设计压力;2.3.2 气压强度试验压力为设计压力的 1.15 倍,严密性试验压力为设计压力;2.3.3 当管道的设计温度>试验温度时,试验压力应按下式计算:PS=1.5P[σ]1/[σ]2PS—试验压力(表压)(MPa);P— 设计压力(表压)(MPa);[σ]1—试验温度下,管材的许用应力;[σ]2——设计温度下,管材的许用应力;当[σ]1...
