冰铜气流管道制作安装施工方案

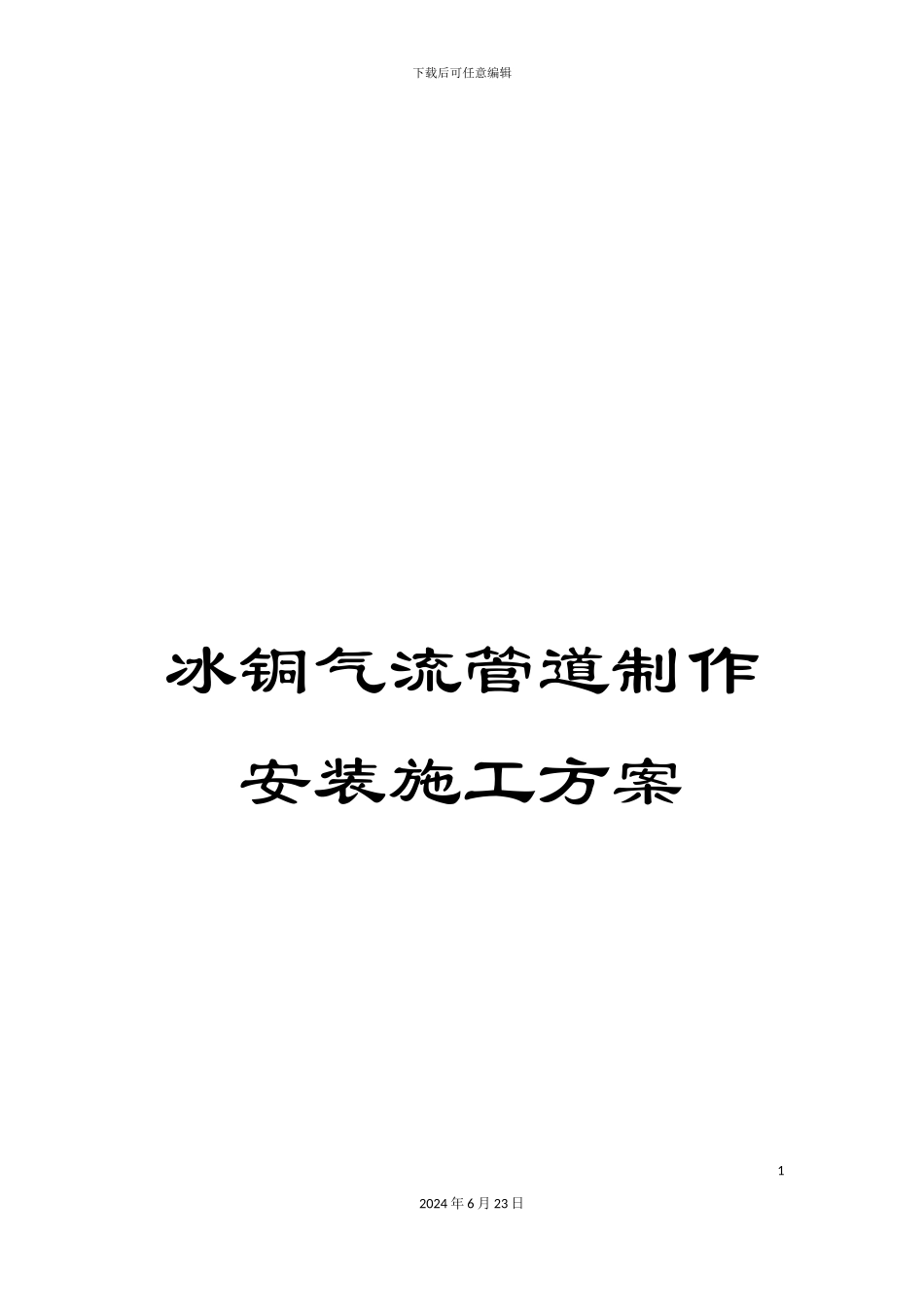

冰铜气流管道制作安装施工方案_第1页
1/13

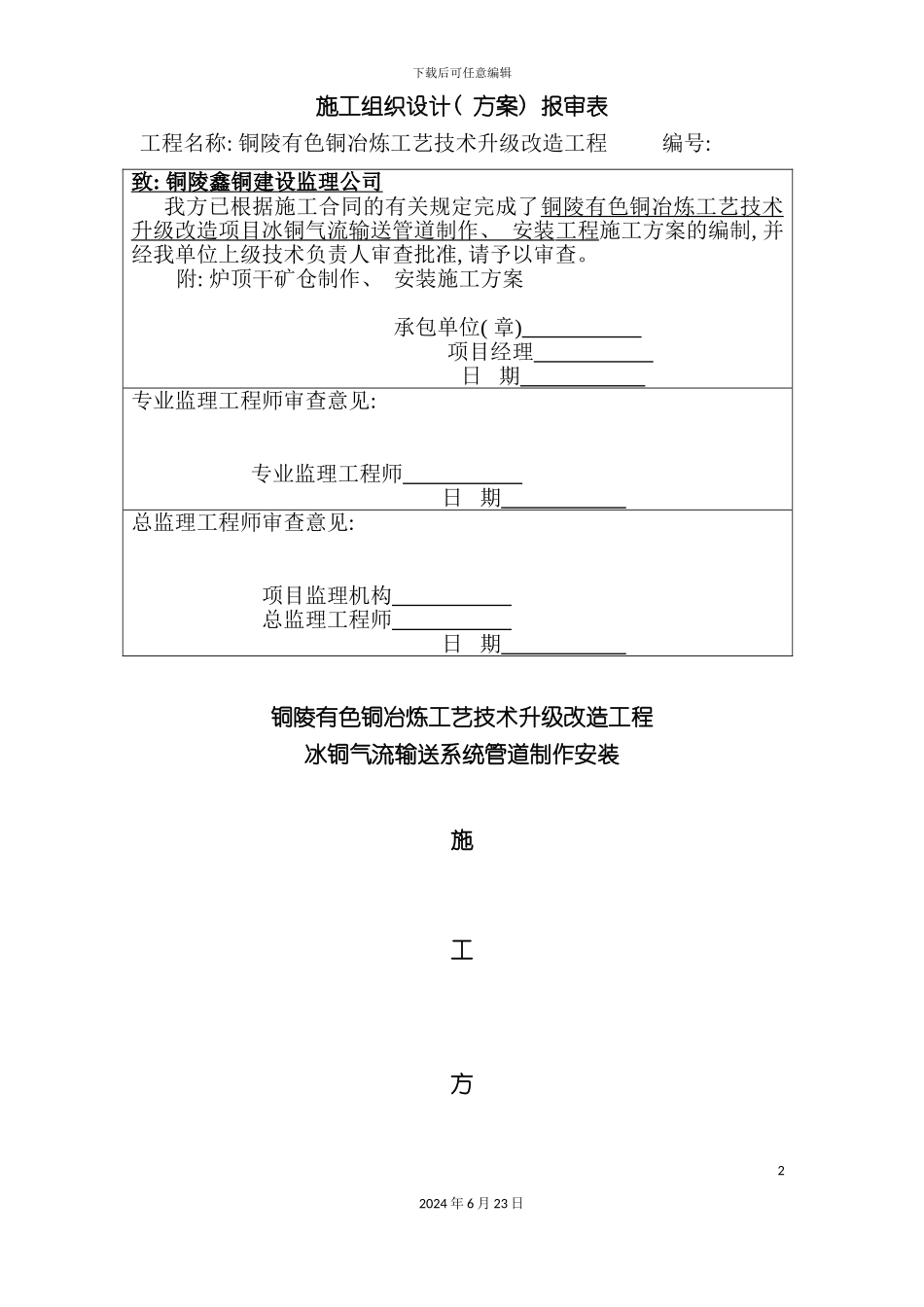

冰铜气流管道制作安装施工方案_第2页
2/13

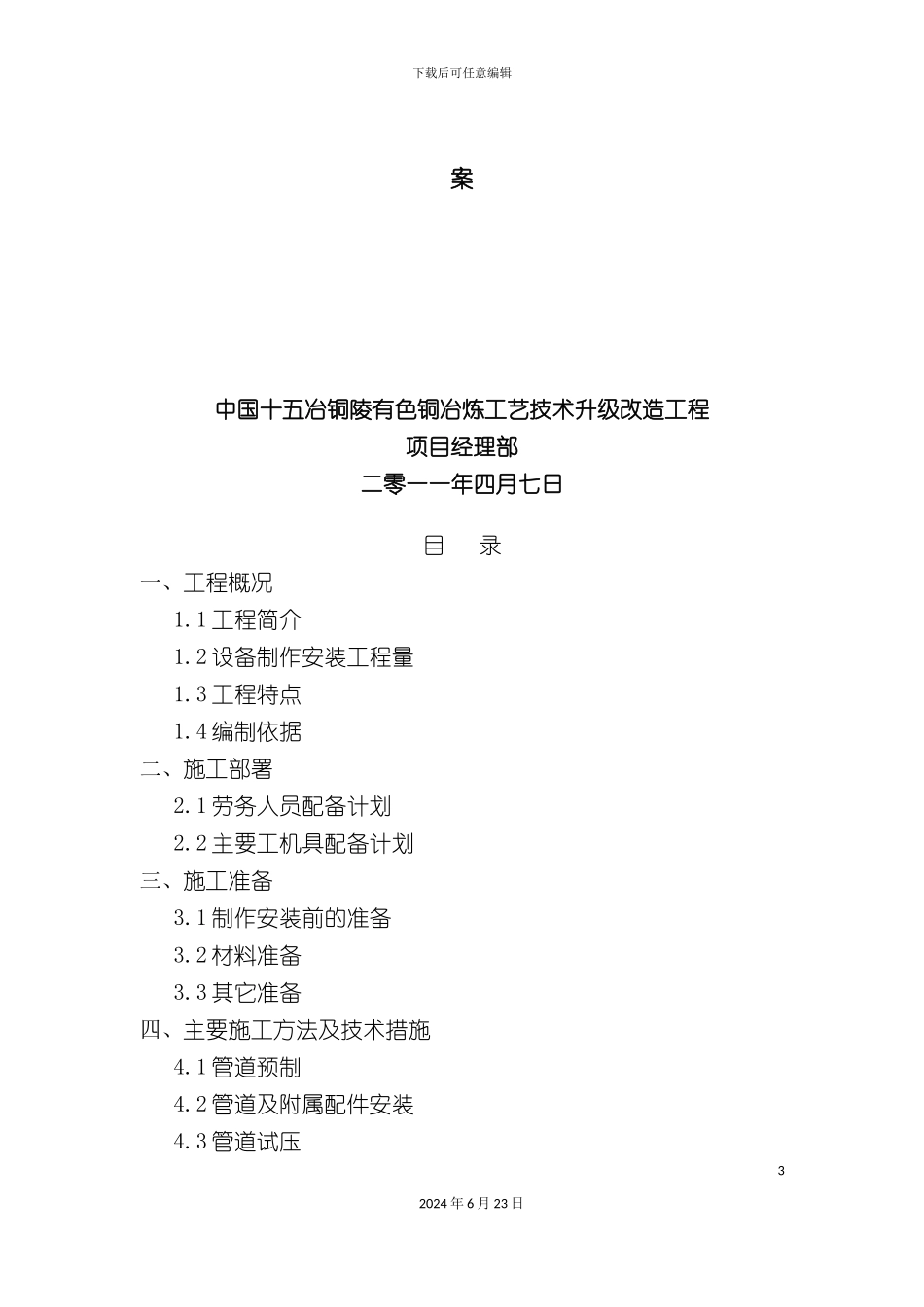

冰铜气流管道制作安装施工方案_第3页
3/13
下载后可任意编辑冰铜气流管道制作安装施工方案12024 年 6 月 23 日下载后可任意编辑施工组织设计( 方案) 报审表工程名称: 铜陵有色铜冶炼工艺技术升级改造工程 编号: 致 : 铜陵鑫铜建设监理公司 我方已根据施工合同的有关规定完成了铜陵有色铜冶炼工艺技术升级改造项目冰铜气流输送管道制作、 安装 工程 施工方案的编制, 并经我单位上级技术负责人审查批准, 请予以审查。附: 炉顶干矿仓制作、 安装施工方案承包单位( 章) 项目经理 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 总监理工程师审查意见: 项目监理机构 总监理工程师 日 期 铜陵有色铜冶炼工艺技术升级改造工程冰铜气流输送系统管道制作安装施工方22024 年 6 月 23 日下载后可任意编辑案中国十五冶铜陵有色铜冶炼工艺技术升级改造工程项目经理部二零一一年四月七日目 录一、工程概况 1.1 工程简介 1.2 设备制作安装工程量 1.3 工程特点 1.4 编制依据二、施工部署 2.1 劳务人员配备计划 2.2 主要工机具配备计划三、施工准备 3.1 制作安装前的准备 3.2 材料准备 3.3 其它准备四、主要施工方法及技术措施 4.1 管道预制 4.2 管道及附属配件安装 4.3 管道试压32024 年 6 月 23 日下载后可任意编辑五、质量保证措施六、安全保证措施七、文明施工及环境保护措施一.工程概况1.1 工程简介铜陵有色铜冶炼工艺技术升级改造项目-冰铜气流输送系统作用是收集冰铜( 冶炼) 研磨产生的烟气中的冰铜, 使烟气达到排放标准, 并将收集的冰铜返回热风炉。由中国瑞林工程技术有限公司设计, 监理单位是铜陵鑫铜监理公司。 1.2 设备制作、 安装工程量精矿气流输送系统主要的制做量为大管径的烟管, 整体重量约为 131 吨, 考虑到制作工序及安装位置, 将该系统烟管拆分成部分分段制作, 然后吊入现场安装位置进行拼装。各段制作工程量如下: 表 1.1分段管名称型号规格工程量( t) 备注冰铜磨出口管φ2200×2046成品管布袋除尘器出口管φ2320×1042风机进出口管φ2320×1024返热风炉进口管φ2024×1013排气管φ1516×83其它部件3支架、 人孔等1.3 工程特点 1.3.1 铜陵有色铜冶炼工艺技术升级改造项目总体工期紧迫, 熔炼主厂房钢结构安装尚未完成, 部分设备外形尺寸大, 需分块、 分段制作后须在现场拼装, 必定造成多工种交叉作业, 安全隐患42024 年 6 月 23 日下载后可任意编辑多。1.3.2 涉及到 δ=...
