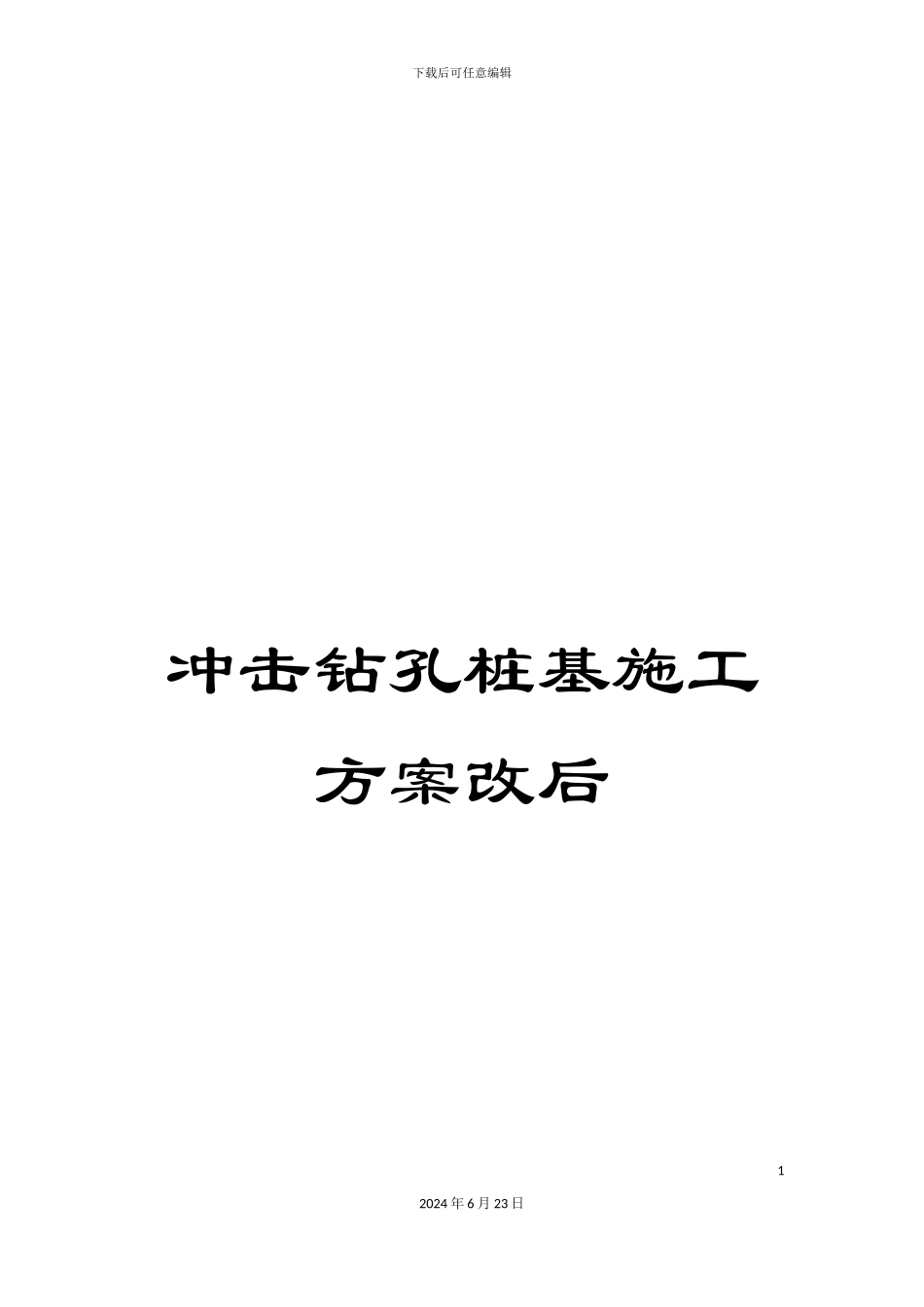

冲击钻孔桩基施工方案改后

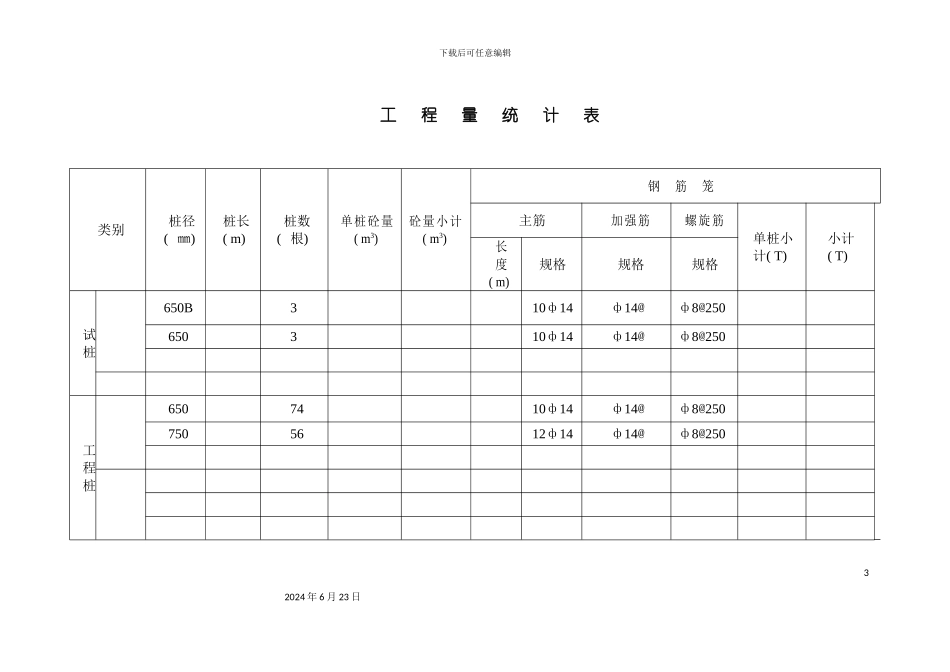

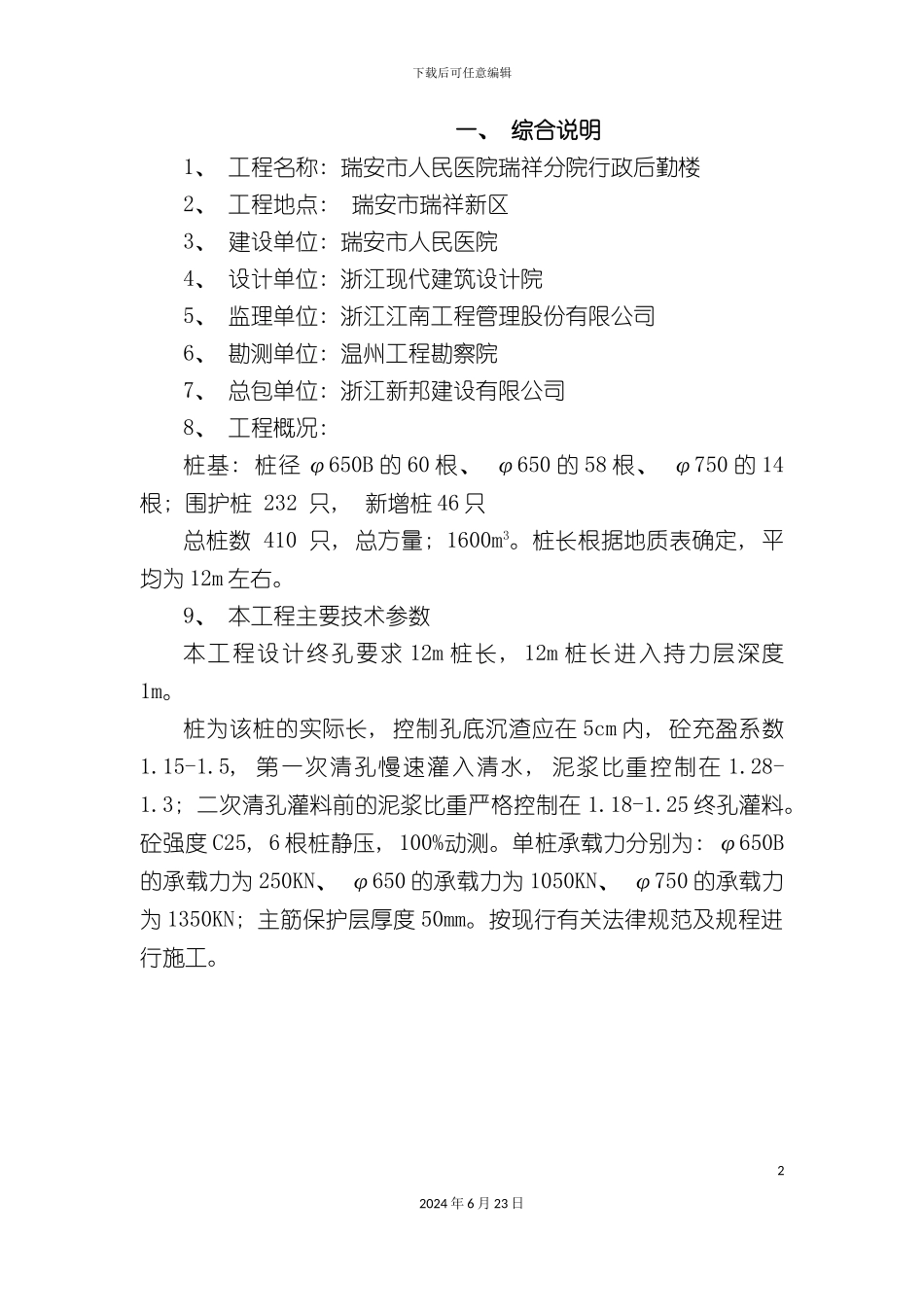

下载后可任意编辑冲击钻孔桩基施工方案改后12024 年 6 月 23 日下载后可任意编辑 一、 综合说明1、 工程名称: 瑞安市人民医院瑞祥分院行政后勤楼2、 工程地点: 瑞安市瑞祥新区3、 建设单位: 瑞安市人民医院4、 设计单位: 浙江现代建筑设计院5、 监理单位: 浙江江南工程管理股份有限公司6、 勘测单位: 温州工程勘察院7、 总包单位: 浙江新邦建设有限公司8、 工程概况: 桩基: 桩径 φ650B 的 60 根、 φ650 的 58 根、 φ750 的 14根; 围护桩 232 只, 新增桩 46 只 总桩数 410 只, 总方量; 1600m3。桩长根据地质表确定, 平均为 12m 左右。9、 本工程主要技术参数本工程设计终孔要求 12m 桩长, 12m 桩长进入持力层深度1m。桩为该桩的实际长, 控制孔底沉渣应在 5cm 内, 砼充盈系数1.15-1.5, 第一次清孔慢速灌入清水, 泥浆比重控制在 1.28-1.3; 二次清孔灌料前的泥浆比重严格控制在 1.18-1.25 终孔灌料。砼强度 C25, 6 根桩静压, 100%动测。单桩承载力分别为: φ650B的承载力为 250KN、 φ650 的承载力为 1050KN、 φ750 的承载力为 1350KN; 主筋保护层厚度 50mm。按现行有关法律规范及规程进行施工。22024 年 6 月 23 日下载后可任意编辑工 程 量 统 计 表类别桩径( ㎜) 桩长( m) 桩数( 根) 单桩砼量( m3) 砼量小计( m3) 钢 筋 笼主筋加强筋螺旋筋单桩小计( T) 小计( T) 长度( m) 规格规格规格试桩 650B 3 10ф14ф14@ ф8@250 650 3 10ф14ф14@ ф8@250 工程桩 650 74 10ф14ф14@ ф8@250 750 56 12ф14ф14@ ф8@250 32024 年 6 月 23 日下载后可任意编辑合 计 1600㎡ 桩 基 施 工 组 织 机 构 图42024 年 6 月 23 日桩基项目经理部 公司经理室 工程项目经理部 项目副经理技术负责人 项目副经理生产负责人质 安 员技 术 员材 料 员 砼浇灌组 钢筋制作组电工机修班施 工 员二机三机五机六机一机七机下载后可任意编辑二、 地质条件根据温州工程勘察院提供的《岩土报告》显示, 其它层情况见下表: 三、 管理目标( 一) 质量目标严格按设计图纸和有关技术法律规范施工,确保本工程施工质量合格。( 二) 安全文明生产目标严格按安全文明施工方案及安全文明施工有关法律规范组织施工, 杜绝重大安全事故, 创标化施工场地。( 三) 工期目标科学组织, 确保合同工期 100 个施工...
