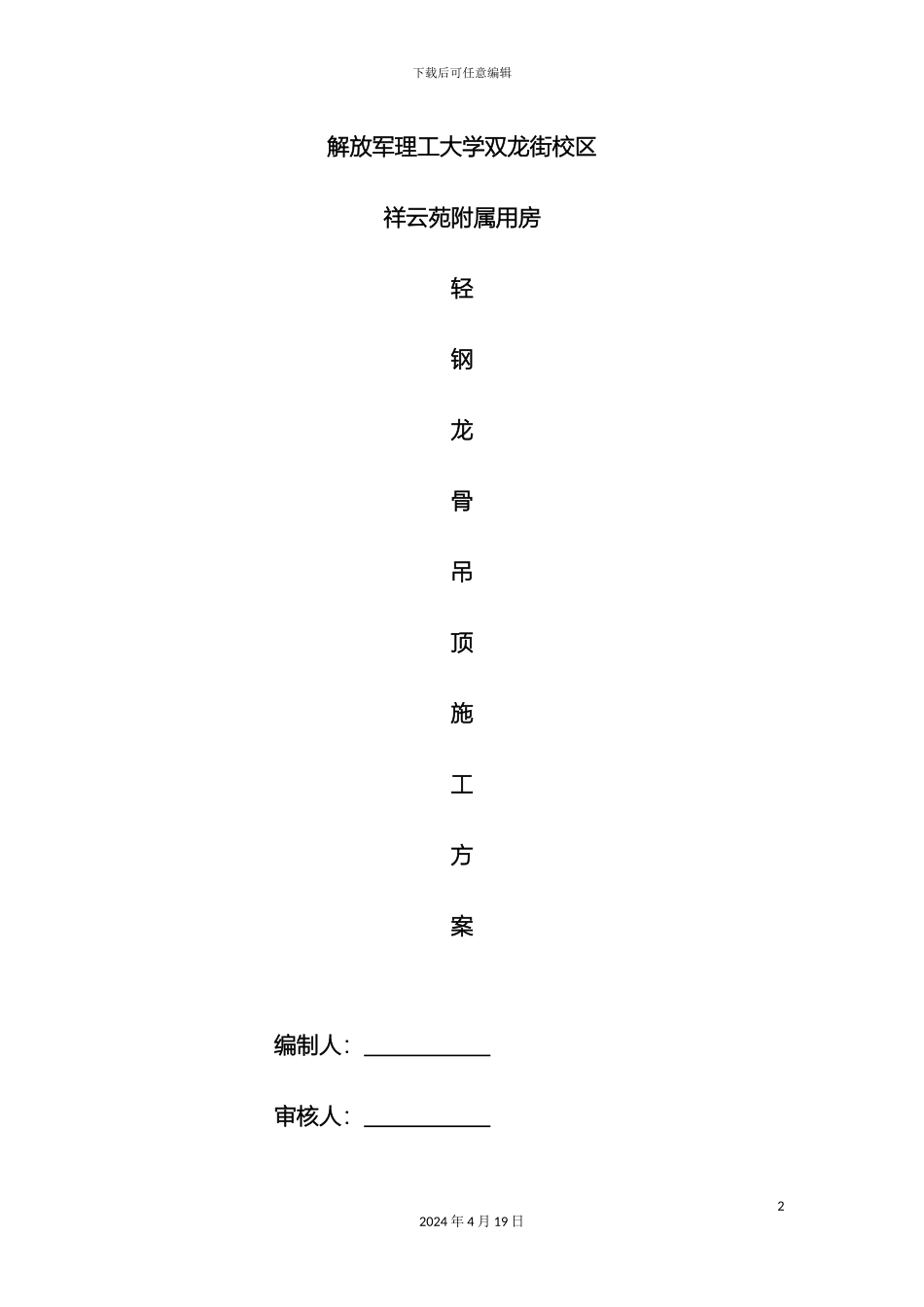

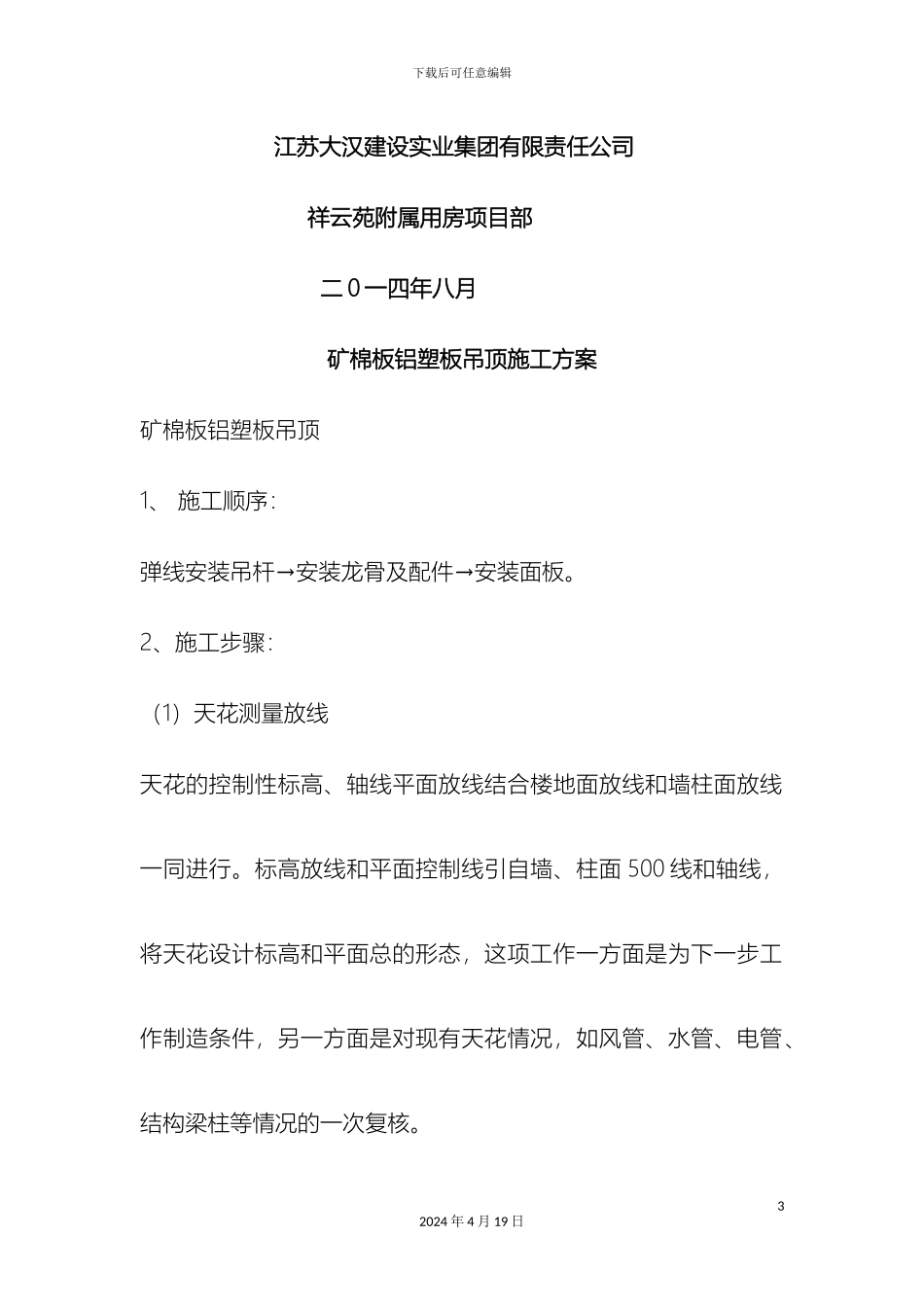

下载后可任意编辑矿棉板吊顶施工工艺12024 年 4 月 19 日下载后可任意编辑解放军理工大学双龙街校区祥云苑附属用房轻钢龙骨吊顶施工方案编制人: 审核人: 22024 年 4 月 19 日下载后可任意编辑江苏大汉建设实业集团有限责任公司 祥云苑附属用房项目部 二 0 一四年八月 矿棉板铝塑板吊顶施工方案矿棉板铝塑板吊顶1、 施工顺序: 弹线安装吊杆→安装龙骨及配件→安装面板。2、施工步骤:(1)天花测量放线天花的控制性标高、轴线平面放线结合楼地面放线和墙柱面放线一同进行。标高放线和平面控制线引自墙、柱面 500 线和轴线,将天花设计标高和平面总的形态,这项工作一方面是为下一步工作制造条件,另一方面是对现有天花情况,如风管、水管、电管、结构梁柱等情况的一次复核。32024 年 4 月 19 日下载后可任意编辑(2)天花吊杆安装依据顶棚设计标高,沿墙柱面四周弹线,作为顶棚安装的标准线。吊杆可用直径为 8mm 的钢筋制作,安装时先将长短适宜的钢筋一端和套丝杆搭接焊好,搭接焊缝长度不小于 3.5cm,吊杆端头螺纹外露长度不应小于 3cm,另一端头与 L40*40 角铁焊好,角铁上开 10mm 孔眼以安装 8mm 膨胀螺丝。根据大样图确定吊点位置弹线,并复验吊点间距,吊点间距为1000 到 1200mm。在吊点处,可用 Φ12 冲击钻将吊点对应的楼板底面钻孔洞,将安装有吊杆的 8mm 膨胀螺栓固定于吊点处。(3)龙骨安装安装基层龙骨时,应将基层龙骨用吊挂件连接在吊杆上,拧紧螺丝卡牢。基层龙骨接长可用接杆体连接。基层龙骨安装后进行调平,并应考虑顶棚的起拱高度不少于房间短向跨度的 200 分之一。42024 年 4 月 19 日下载后可任意编辑将经过配送的卡钩将配送的主龙骨固定在基层龙骨上,将配送的次龙骨直接卡在主龙骨的扣孔中。(4)矿棉板安装待龙骨均安装好并验收合格之后,开始安装矿棉板,安装时应戴手套,保持矿棉板的洁净清洁。装配式吊顶组合的主要优点是:吊架隐蔽,吊顶表面平整稳固;板边卡扣式连接、安装简便易行。 方型铝板吊顶1、工艺流程图2、天花测量放线天花的控制性标高、轴线平面放线结合楼地面放线和墙柱面放线一同进行。标高放线和平面控制线引自墙、柱面 500 线和轴线,将天花设计标高和平面总的形态,特别是造型高差起浮的标志点52024 年 4 月 19 日下载后可任意编辑在墙柱面上部或采纳天花固定吊杆的方式进行标记,要求保证一定的密度,能反应天花造型折起浮。这项工作一...
