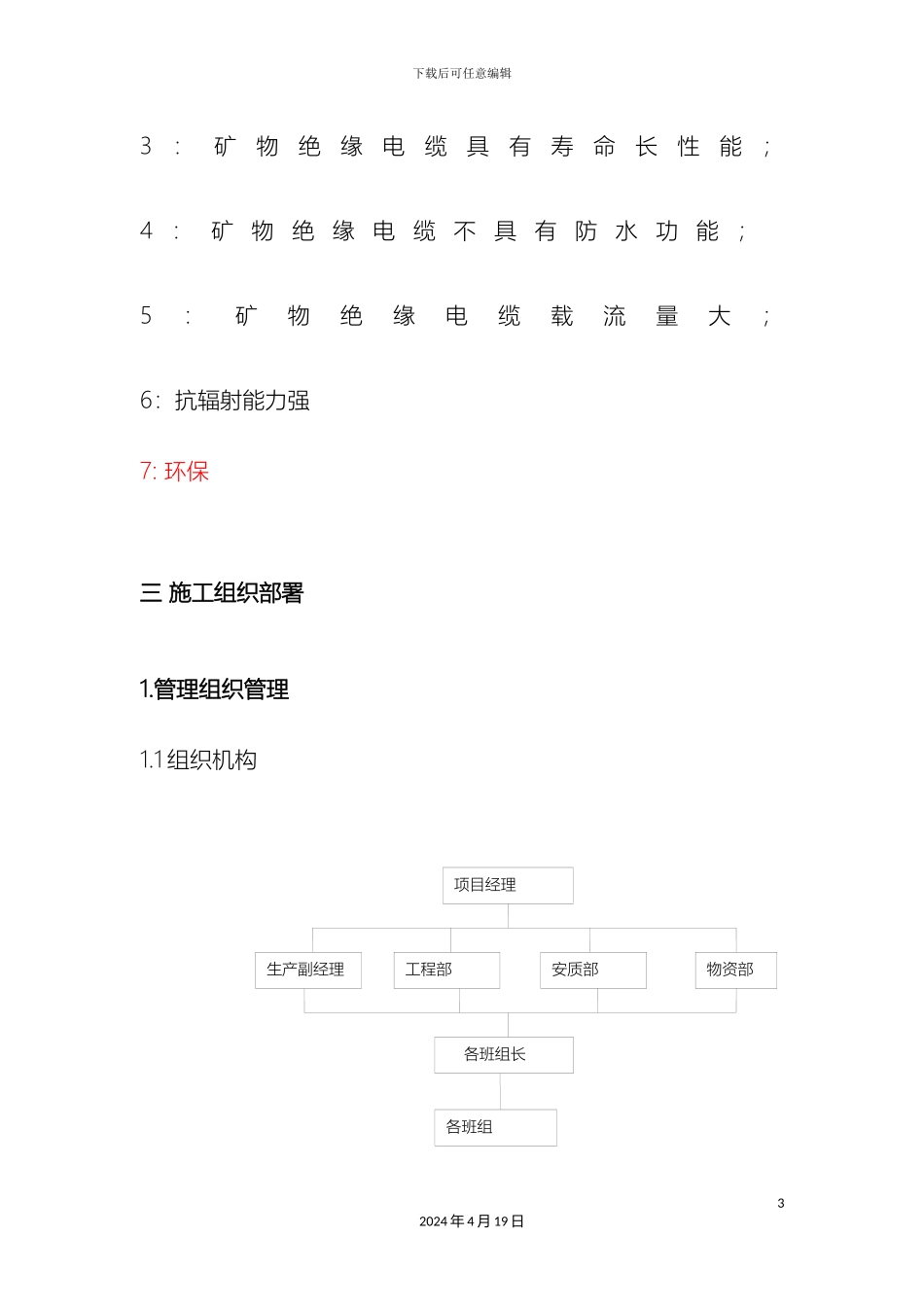

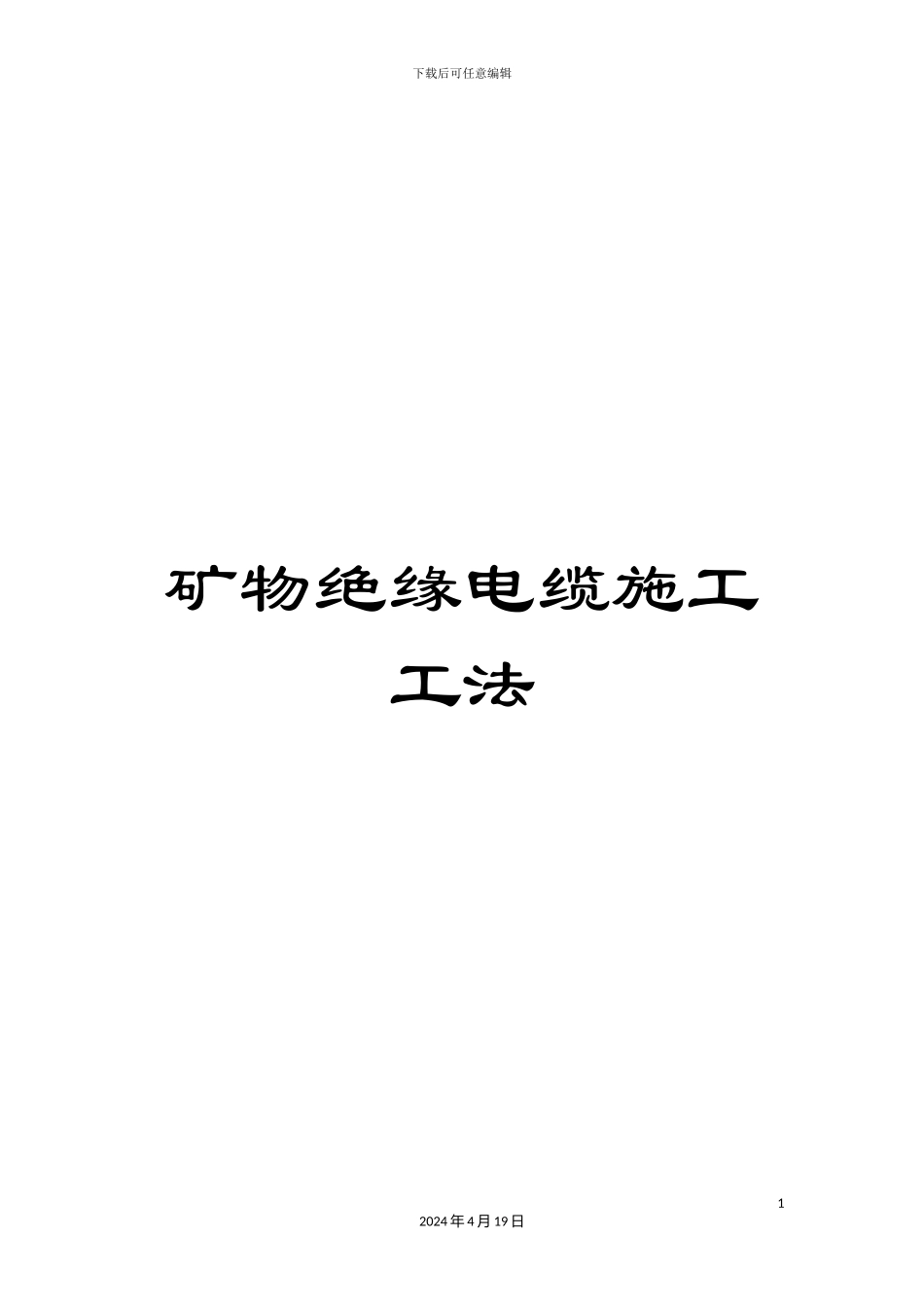

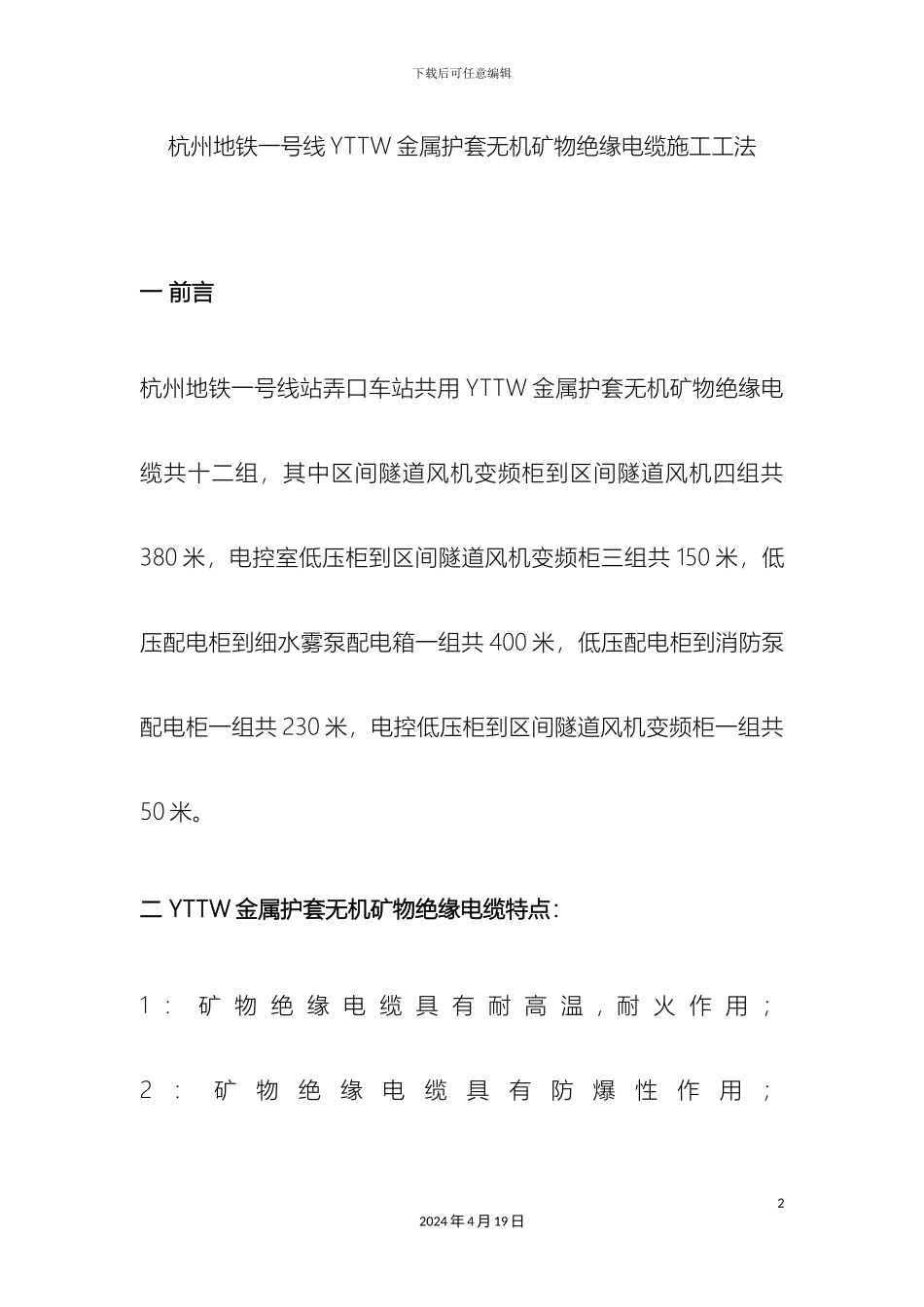

下载后可任意编辑矿物绝缘电缆施工工法12024 年 4 月 19 日下载后可任意编辑杭州地铁一号线 YTTW 金属护套无机矿物绝缘电缆施工工法一 前言杭州地铁一号线站弄口车站共用 YTTW 金属护套无机矿物绝缘电缆共十二组，其中区间隧道风机变频柜到区间隧道风机四组共380 米，电控室低压柜到区间隧道风机变频柜三组共 150 米，低压配电柜到细水雾泵配电箱一组共 400 米，低压配电柜到消防泵配电柜一组共 230 米，电控低压柜到区间隧道风机变频柜一组共50 米。二 YTTW 金属护套无机矿物绝缘电缆特点：1 ： 矿 物 绝 缘 电 缆 具 有 耐 高 温 , 耐 火 作 用 ；2：矿物绝缘电缆具有防爆性作用；22024 年 4 月 19 日项目经理 各班组长生产副经理工程部物资部安质部各班组下载后可任意编辑3：矿物绝缘电缆具有寿命长性能；4 ： 矿 物 绝 缘 电 缆 不 具 有 防 水 功 能 ； 5：矿物绝缘电缆载流量大；6：抗辐射能力强7: 环保三 施工组织部署1.管理组织管理1.1 组织机构32024 年 4 月 19 日下载后可任意编辑1.2 主要施工技术工人配备技术工人：1 人 辅助人员:2 人1.3 作业分工一人负责技术作业，两人配合。2.施工机具计划表2-1 主要工具计划表序号名称数量序号名称数量1锯弓1 把102偏口钳1 把113尖嘴钳1 把124螺丝刀1 把135扳手1 把146钢卷尺1 把157摇表1 把168喷灯1 台179182-2 终端头42024 年 4 月 19 日下载后可任意编辑无机矿物绝缘电缆（即柔性防火电缆）在持续高温燃烧的条件下，作为绝缘和耐火作用的云母会呈粉末状脱落，玻璃丝布会变硬变脆，而由于ＹＴＴＷ电缆结构的特点，护套和绝缘层之间有相当大的空隙，为脱落的云母粉末提供了空间，这样在外力的冲击作用下非常容易造成电气短路。而这种电缆的绝缘层不像ＢＴＴＺ电缆那样呈密实的氧化镁绝缘层，因此它的防爆性能也欠佳，可燃气体、汽油、蒸汽等都会经过电缆护套与绝缘层的空隙传播到电缆连接的电器设备或者其它有防爆要求的区域，因此在一些重要的场所（如消防系统等），应谨慎选择。52024 年 4 月 19 日下载后可任意编辑电缆使用过程中假如意外产生过电压，电缆被击穿时，ＢＴＴＺ电缆绝缘层被损坏，是由于击穿处的空气电离作用使氧化镁局部熔化所致，但融化后其成分不会改变，依旧是致密的氧化镁，因此电缆仍可恢复原来的电气性能。而ＹＴＴＷ电缆一旦被击穿就再也无法恢复其电气性能，只能报废。...
