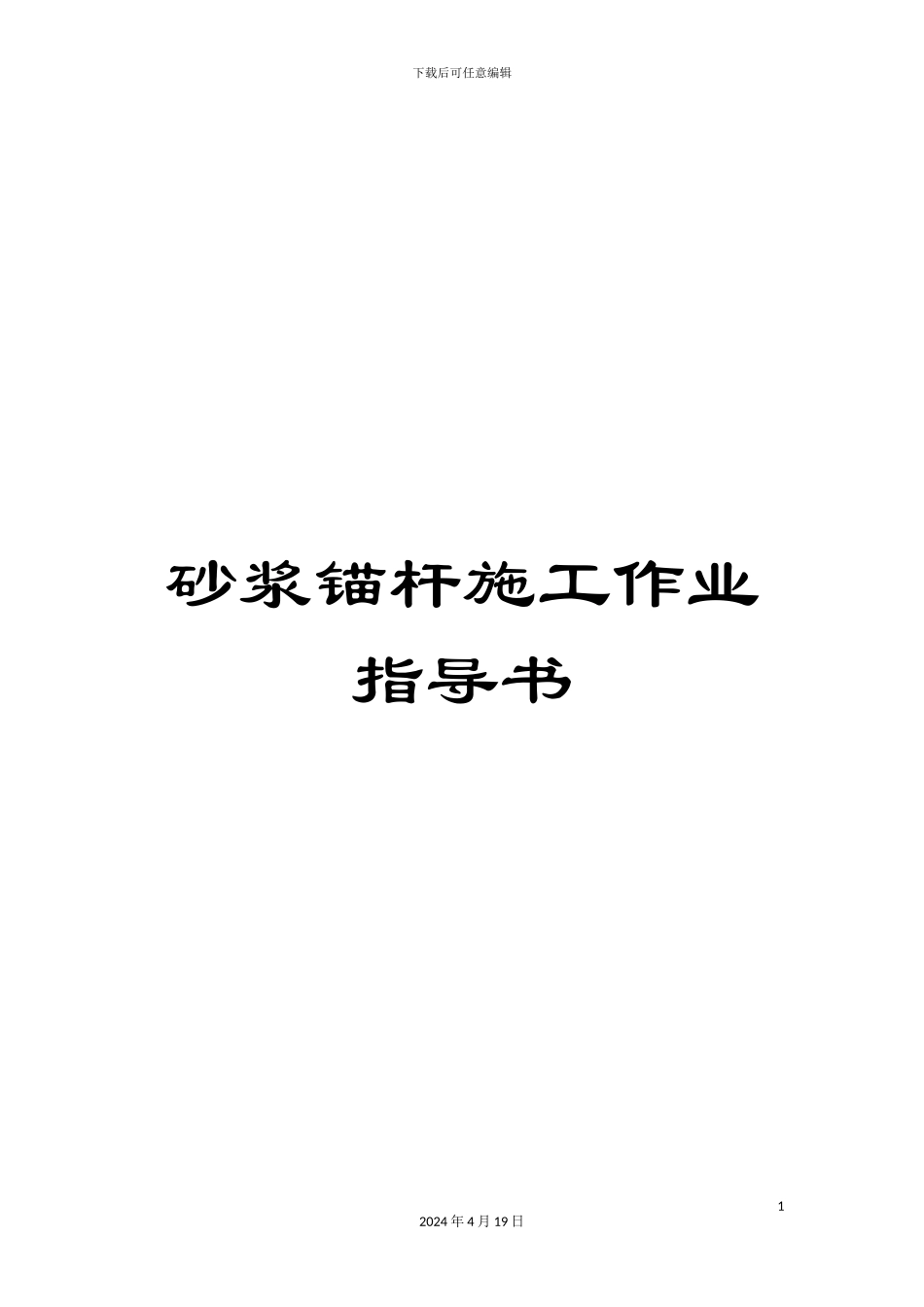

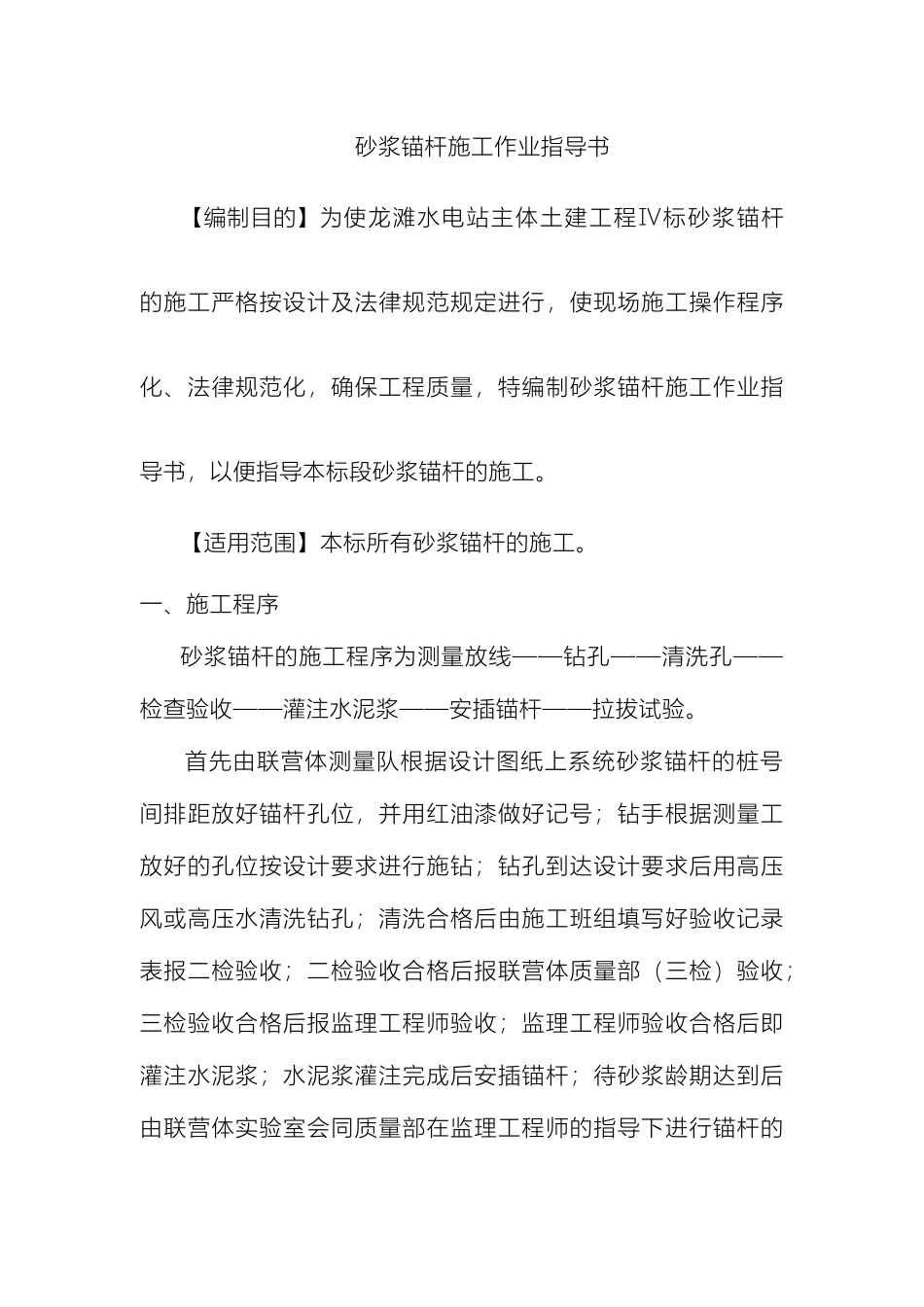

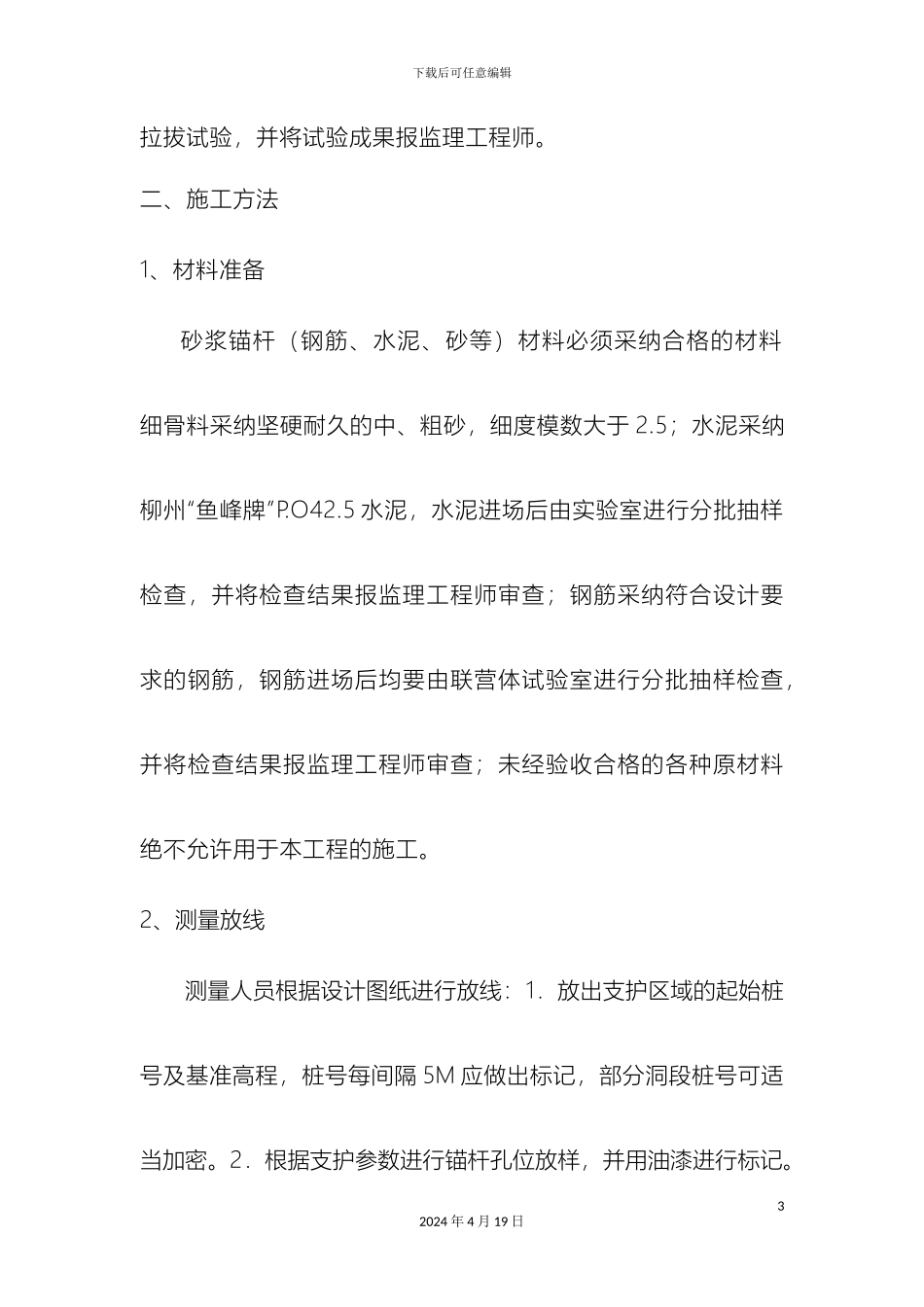

下载后可任意编辑砂浆锚杆施工作业指导书12024 年 4 月 19 日砂浆锚杆施工作业指导书【编制目的】为使龙滩水电站主体土建工程Ⅳ标砂浆锚杆的施工严格按设计及法律规范规定进行,使现场施工操作程序化、法律规范化,确保工程质量,特编制砂浆锚杆施工作业指导书,以便指导本标段砂浆锚杆的施工。【适用范围】本标所有砂浆锚杆的施工。一、施工程序砂浆锚杆的施工程序为测量放线——钻孔——清洗孔——检查验收——灌注水泥浆——安插锚杆——拉拔试验。首先由联营体测量队根据设计图纸上系统砂浆锚杆的桩号间排距放好锚杆孔位,并用红油漆做好记号;钻手根据测量工放好的孔位按设计要求进行施钻;钻孔到达设计要求后用高压风或高压水清洗钻孔;清洗合格后由施工班组填写好验收记录表报二检验收;二检验收合格后报联营体质量部(三检)验收;三检验收合格后报监理工程师验收;监理工程师验收合格后即灌注水泥浆;水泥浆灌注完成后安插锚杆;待砂浆龄期达到后由联营体实验室会同质量部在监理工程师的指导下进行锚杆的下载后可任意编辑拉拔试验,并将试验成果报监理工程师。二、施工方法1、材料准备砂浆锚杆(钢筋、水泥、砂等)材料必须采纳合格的材料细骨料采纳坚硬耐久的中、粗砂,细度模数大于 2.5;水泥采纳柳州“鱼峰牌”P.O42.5 水泥,水泥进场后由实验室进行分批抽样检查,并将检查结果报监理工程师审查;钢筋采纳符合设计要求的钢筋,钢筋进场后均要由联营体试验室进行分批抽样检查,并将检查结果报监理工程师审查;未经验收合格的各种原材料绝不允许用于本工程的施工。2、测量放线测量人员根据设计图纸进行放线:1.放出支护区域的起始桩号及基准高程,桩号每间隔 5M 应做出标记,部分洞段桩号可适当加密。2.根据支护参数进行锚杆孔位放样,并用油漆进行标记。32024 年 4 月 19 日下载后可任意编辑3、岩面处理洞室开挖爆破后,围岩有松动岩石悬挂,锚杆施工前,对开挖出的洞室围岩先采纳挖掘机对松动岩石进行清撬处理,经验收合格后进行锚杆钻孔施工。4、锚杆施工根据龙滩工程地下厂房的实际施工情况,本工程的所有砂浆锚杆均采纳先注浆后安插锚杆的施工方法。① 锚杆结构型式本工程所有的砂浆锚杆均采纳 20MnSi 螺纹钢筋,砂浆标号有 M20、M25、M30 等几种,锚杆的加工均在加工厂根据设计长度制做成型,然后用自卸汽车运至施工现场。② 钻孔⑴、锚杆钻孔采纳锚杆台车、三臂凿岩台车或手风钻钻孔。钻 孔 角 度 根 ...
