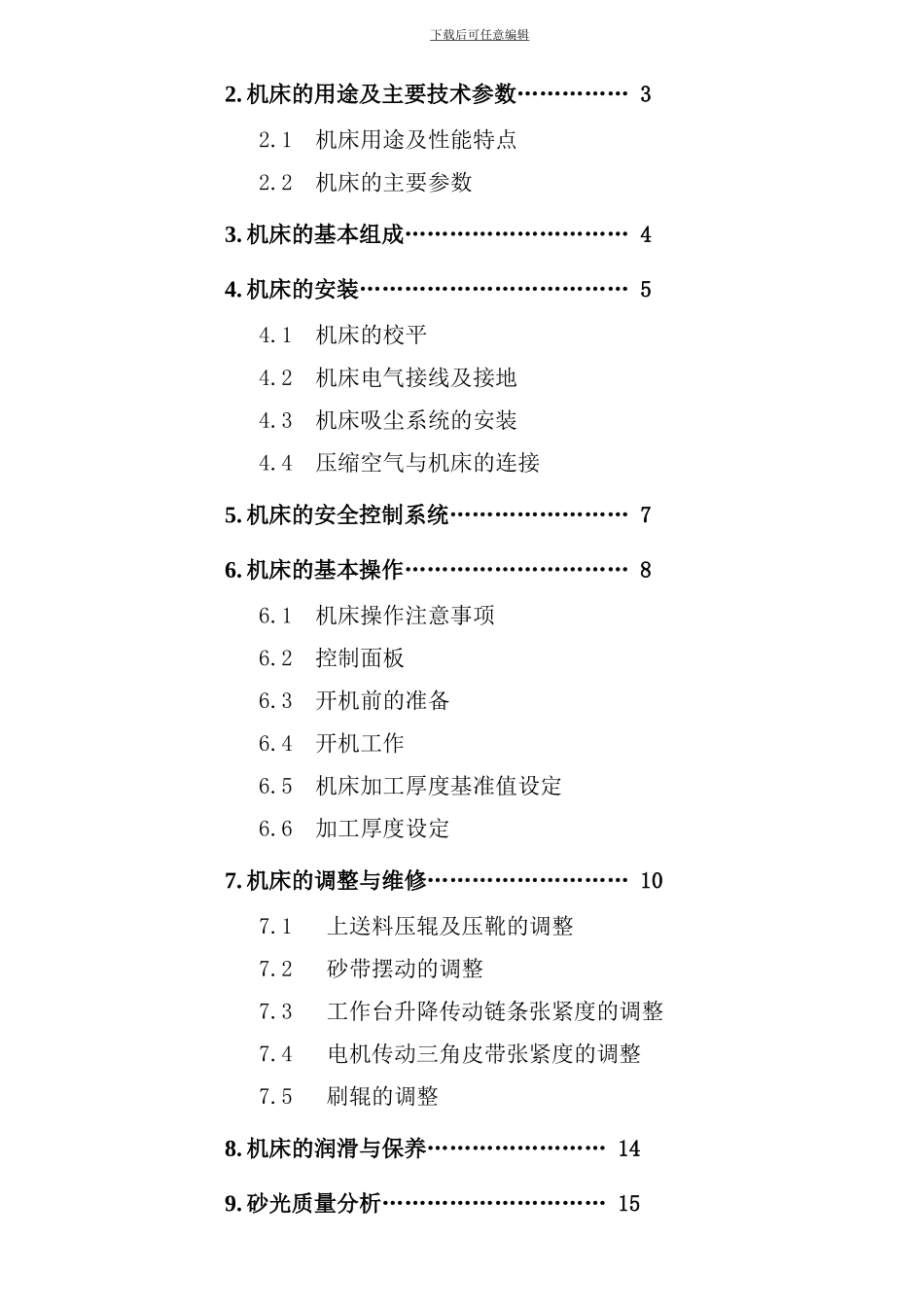

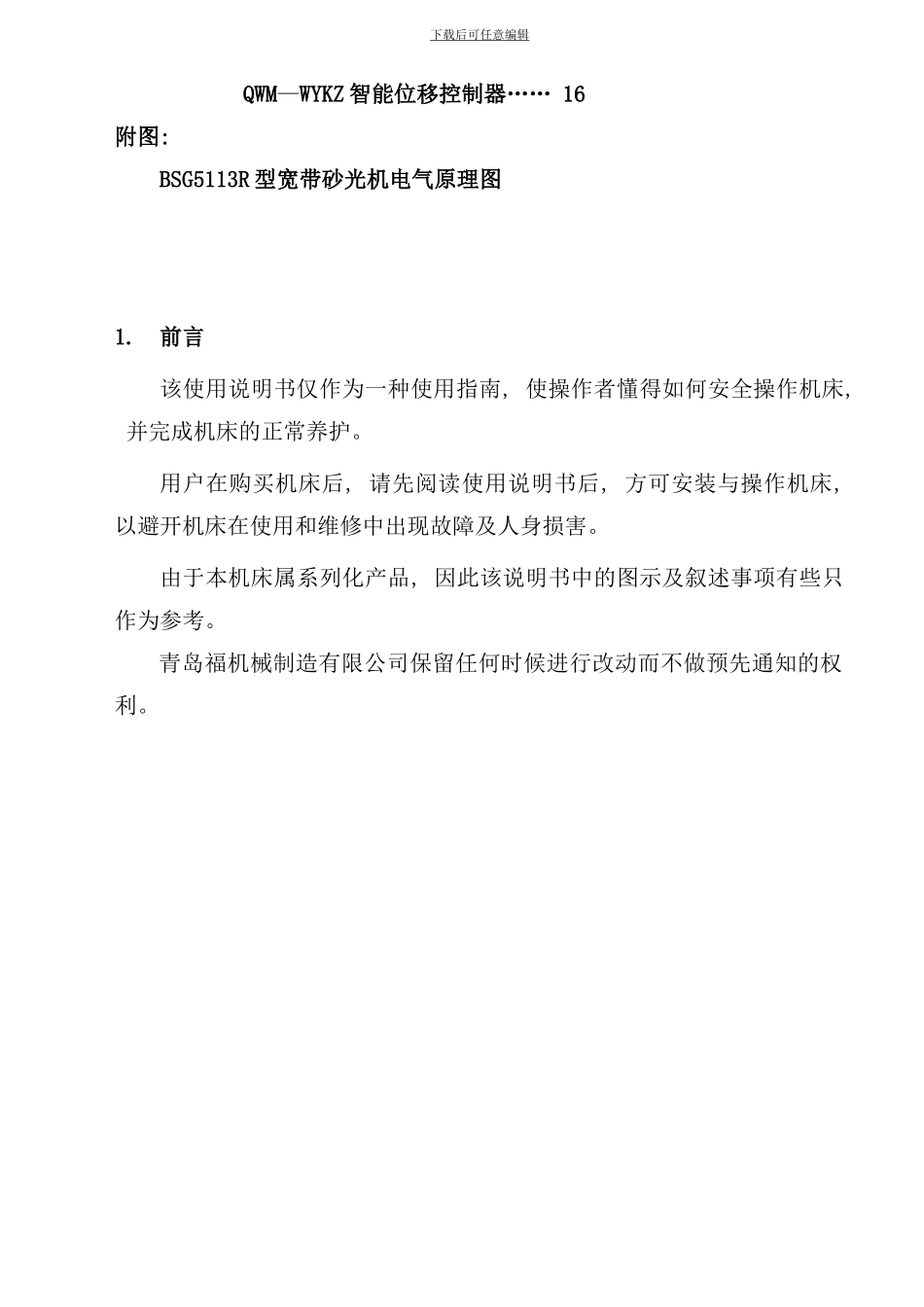

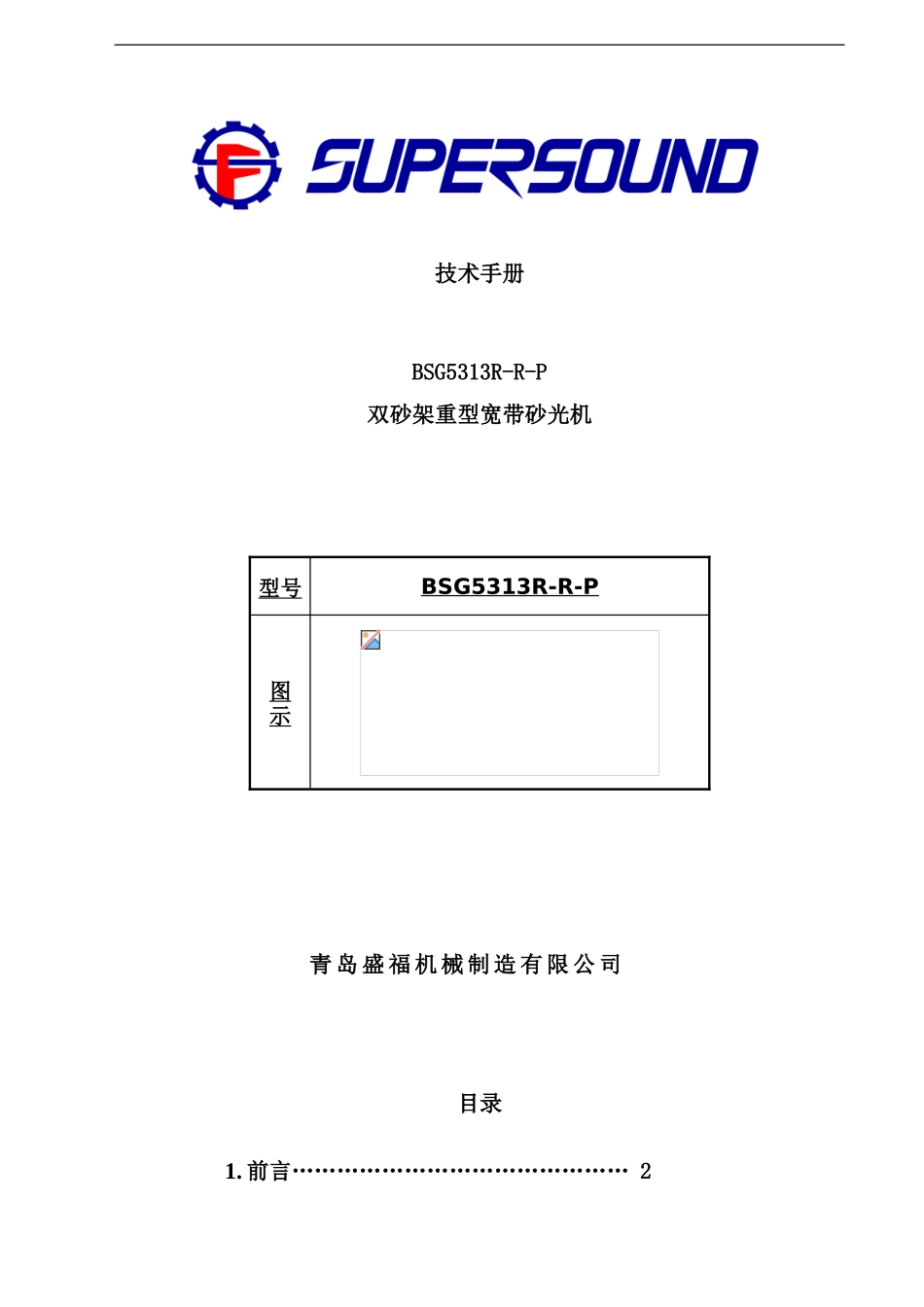

技术手册BSG5313R-R-P双砂架重型宽带砂光机型号BSG5313R-R-P图示青 岛 盛 福 机 械 制 造 有 限 公 司目录1. 前言……………………………………… 2下载后可任意编辑2. 机床的用途及主要技术参数…………… 32.1 机床用途及性能特点2.2 机床的主要参数3. 机床的基本组成………………………… 44. 机床的安装……………………………… 54.1 机床的校平4.2 机床电气接线及接地4.3 机床吸尘系统的安装4.4 压缩空气与机床的连接5. 机床的安全控制系统…………………… 76. 机床的基本操作………………………… 86.1 机床操作注意事项6.2 控制面板6.3 开机前的准备6.4 开机工作6.5 机床加工厚度基准值设定6.6 加工厚度设定7. 机床的调整与维修……………………… 107.1 上送料压辊及压靴的调整7.2 砂带摆动的调整7.3 工作台升降传动链条张紧度的调整7.4 电机传动三角皮带张紧度的调整7.5 刷辊的调整8. 机床的润滑与保养…………………… 149. 砂光质量分析………………………… 15下载后可任意编辑QWM—WYKZ 智能位移控制器…… 16附图: BSG5113R 型宽带砂光机电气原理图1. 前言该使用说明书仅作为一种使用指南, 使操作者懂得如何安全操作机床, 并完成机床的正常养护。用户在购买机床后, 请先阅读使用说明书后, 方可安装与操作机床, 以避开机床在使用和维修中出现故障及人身损害。由于本机床属系列化产品, 因此该说明书中的图示及叙述事项有些只作为参考。青岛福机械制造有限公司保留任何时候进行改动而不做预先通知的权利。下载后可任意编辑2. 机床的用途与主要技术参数2.1 机床用途及性能特点 该机床主要用来对胶合板、 各种多层板、 细木工板、 刨花板、 中密度纤维板等板材进行表面进行精细砂光及再抛光加工。 该机床主要性能特点如下: ( 1) .机体采纳整体箱形焊接结构, 具有足够的刚性, 机床的使用寿命高。 ( 2) .砂光辊直径较大, 增加了砂带的使用寿命, 并经过精确的动平衡, 工作平稳。 ( 3) .砂光辊采纳软胶辊, 确保砂带与板材接触良好而不致砂透板材表面材料; 砂垫采纳气囊砂垫, 保证了板材表面优异的抛光效果。 ( 4) .送料采纳辊筒进料无级变频变速, 进料速度可高达 78m/min,生产效率高。2.2 机床的主要参数: 加工宽度50-1300mm加工厚度 3-60mm加工长度≥1000mm砂带电机45+37+22kw砂带速度18.5m/min下载后可任意编辑砂带尺寸1300x2620mm自动进料系...
