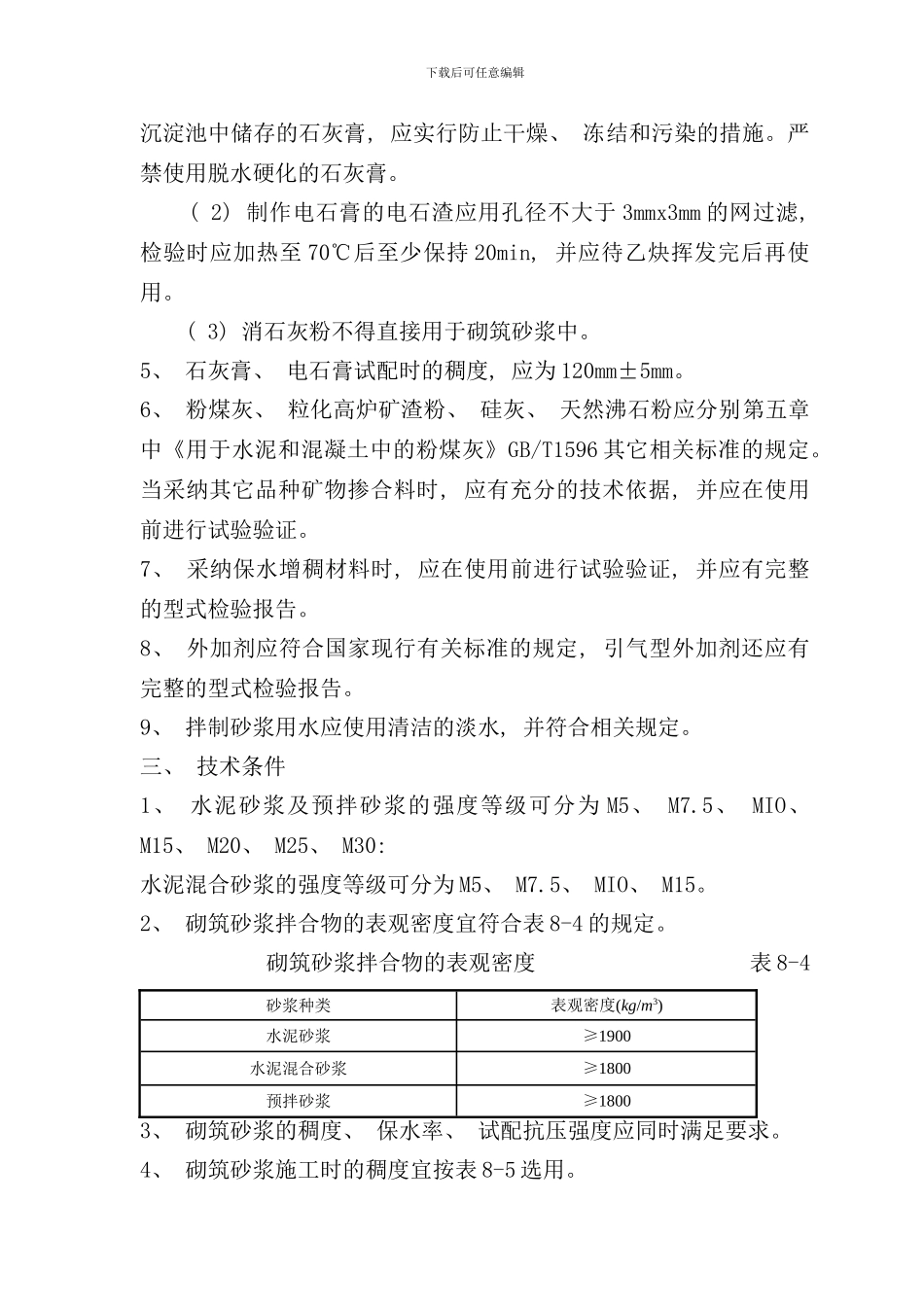

下载后可任意编辑砂浆的技术条件和配合比设计方法, 满足设计和施工要求, 保证砌筑砂浆进、 经济合理, 制定本规程。适用于工业与民用建筑及一般构筑物中所采纳的砌筑砂浆的配合比设计。配合比设计应根据原材料的性能、 砂浆技术要求、 块体种类及施工水平进行并应经试配、 调整后确定。一、 定义1、 砌筑砂浆: 将砖、 石、 砌块等块材经砌筑成为砌体, 起粘结 衬垫和传力作用的砂浆。2、 塑塑墼剑亚浆: 由水泥、 细骨料和水, 以及根据需要加入的石灰、 活性掺合料或外加剂在现场配制成的砂浆, 分为水泥砂浆和水泥混合砂浆。3、 预拌砂浆: 专业生产厂生产的湿拌砂浆或干混砂浆。4、 堡盔擅塑扭越: 改进砂浆可操作性及保水性能的非石灰类材料。二、 材料要求1、 砌筑砂浆所用原材料不应对人体、 生物与环境造成有害的影响, 并应符合现行国家标准《建筑材料放射性核素限量》GB 6566 的规定。2、 水泥宜采纳通用硅酸盐水泥或砌筑水泥, 且应符合第五章《通用硅酸盐水泥》GB 175 和《砌筑水泥》GB/T 3183 的规定。水泥强度等级应根据砂浆品种及强度等级的要求进行选择。M15 及以下强度等级的砌筑砂浆宜选用 32.5 级的通用硅酸盐水泥或砌筑水泥; M15以上强度等级的砌筑砂浆宜选用 42.5 级通用硅酸盐水泥。3、 砂宜选用中砂, 并应符合第六章的规定, 且应全部经过 4.75mm的筛孔。4、 砌筑砂浆用石灰膏、 电石膏应符合下列规定: ( 1) 生石灰熟化成石灰膏时, 应用孔径不大于 3mmx3mm 的网过滤, 熟化时间不得少于 7d; 磨细生石灰粉的熟化时间不得少于 2d。下载后可任意编辑沉淀池中储存的石灰膏, 应实行防止干燥、 冻结和污染的措施。严禁使用脱水硬化的石灰膏。 ( 2) 制作电石膏的电石渣应用孔径不大于 3mmx3mm 的网过滤, 检验时应加热至 70℃后至少保持 20min, 并应待乙炔挥发完后再使用。 ( 3) 消石灰粉不得直接用于砌筑砂浆中。5、 石灰膏、 电石膏试配时的稠度, 应为 120mm±5mm。6、 粉煤灰、 粒化高炉矿渣粉、 硅灰、 天然沸石粉应分别第五章中《用于水泥和混凝土中的粉煤灰》GB/T1596 其它相关标准的规定。当采纳其它品种矿物掺合料时, 应有充分的技术依据, 并应在使用前进行试验验证。7、 采纳保水增稠材料时, 应在使用前进行试验验证, 并应有完整的型式检验报告。8、 外加剂应符合国家现行有关标准的规定, 引气型外加剂还应有完整的型式检验报告。9、 拌制...
