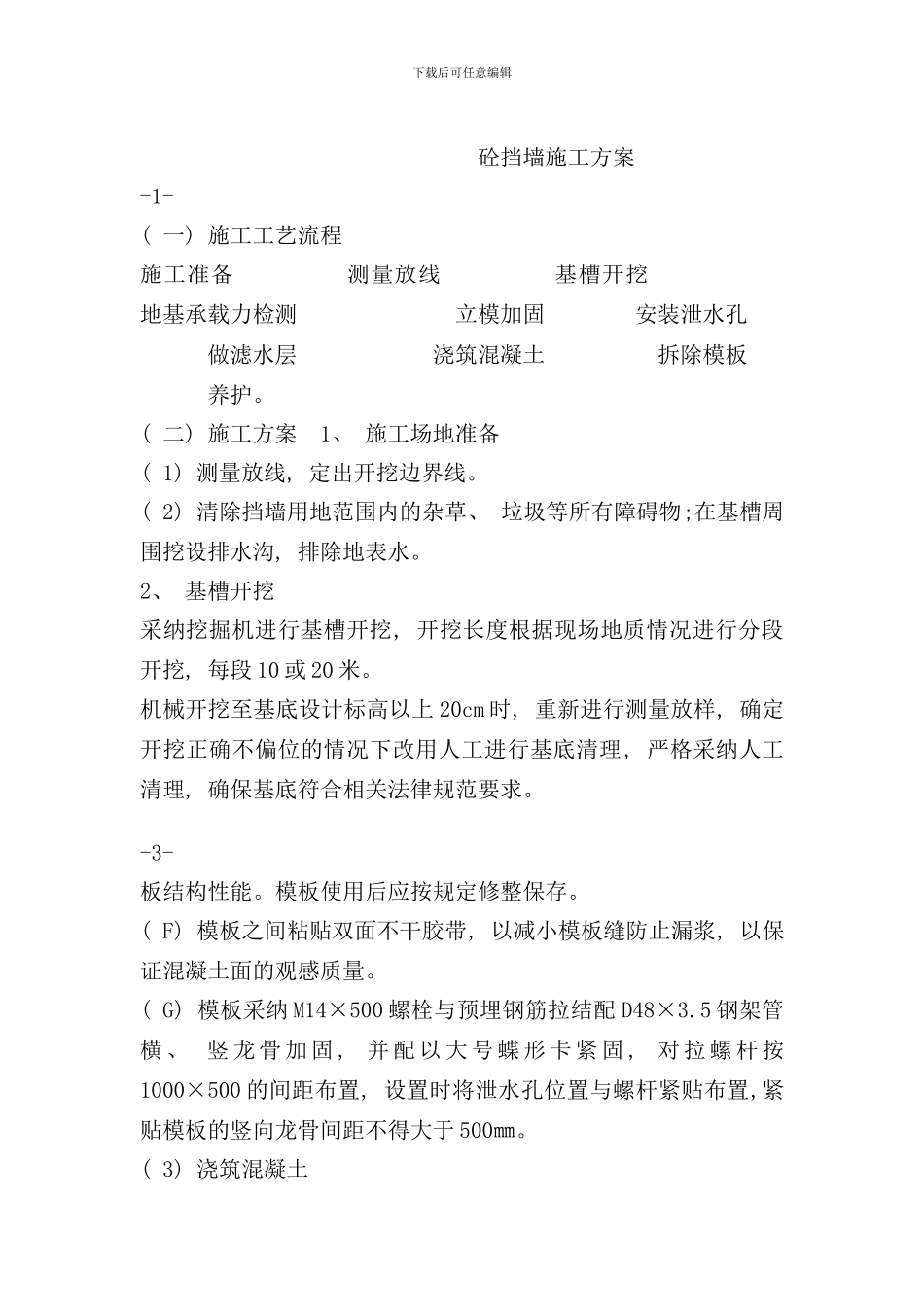

下载后可任意编辑 砼挡墙施工方案-1- ( 一) 施工工艺流程 施工准备 测量放线 基槽开挖 地基承载力检测 立模加固 安装泄水孔 做滤水层 浇筑混凝土 拆除模板 养护。 ( 二) 施工方案 1、 施工场地准备 ( 1) 测量放线, 定出开挖边界线。 ( 2) 清除挡墙用地范围内的杂草、 垃圾等所有障碍物;在基槽周围挖设排水沟, 排除地表水。 2、 基槽开挖 采纳挖掘机进行基槽开挖, 开挖长度根据现场地质情况进行分段开挖, 每段 10 或 20 米。 机械开挖至基底设计标高以上 20cm 时, 重新进行测量放样, 确定开挖正确不偏位的情况下改用人工进行基底清理, 严格采纳人工清理, 确保基底符合相关法律规范要求。-3- 板结构性能。模板使用后应按规定修整保存。 ( F) 模板之间粘贴双面不干胶带, 以减小模板缝防止漏浆, 以保证混凝土面的观感质量。 ( G) 模板采纳 M14×500 螺栓与预埋钢筋拉结配 D48×3.5 钢架管横 、 竖 龙 骨 加 固 , 并 配 以 大 号 蝶 形 卡 紧 固 , 对 拉 螺 杆 按1000×500 的间距布置, 设置时将泄水孔位置与螺杆紧贴布置,紧贴模板的竖向龙骨间距不得大于 500㎜。 ( 3) 浇筑混凝土 下载后可任意编辑( A) 混凝土浇筑前应做好如下准备工作: a) 制定浇筑工艺, 明确结构分段分块的间隔浇筑顺序( 尽量减少后浇带或连接缝) b) 根据结构截面尺寸大小讨论确定必要的防温防裂措施。 c) 施工前应认真检查模版、 预埋件的紧固程度。 ( B) 浇筑混凝土时应符合下列要求: a) 混凝土采纳沿槽浇筑, 浇筑过程中,选用 C30 商品混凝土, 严格控制配合比。混凝土应分层进行浇筑, 不得随意留置施工缝。若分几次浇筑, 施工缝处插入片石, 以连接两次浇筑的混凝土。 b) 混凝土浇筑应连续进行。当因故间歇时, 其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温度、 水泥性能。水胶比和外加剂类型等条件经过试验确定。 c)新浇混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于 15℃。 -4- d) 在浇筑混凝土过程中或浇筑完成时, 如混凝土表面泌水较多, 须在不扰动已浇筑混凝土的条件下, 实行措施减少泌水。 g)浇筑混凝土期间, 应设专人检查模板稳定情况, 发现有松动、 变形、 移位时应及时处理。 e)自高处向模板内倾卸混凝土时, 为防止混凝土离析, 一般应满足下列要求: 从高处直接倾卸时, 混凝...
