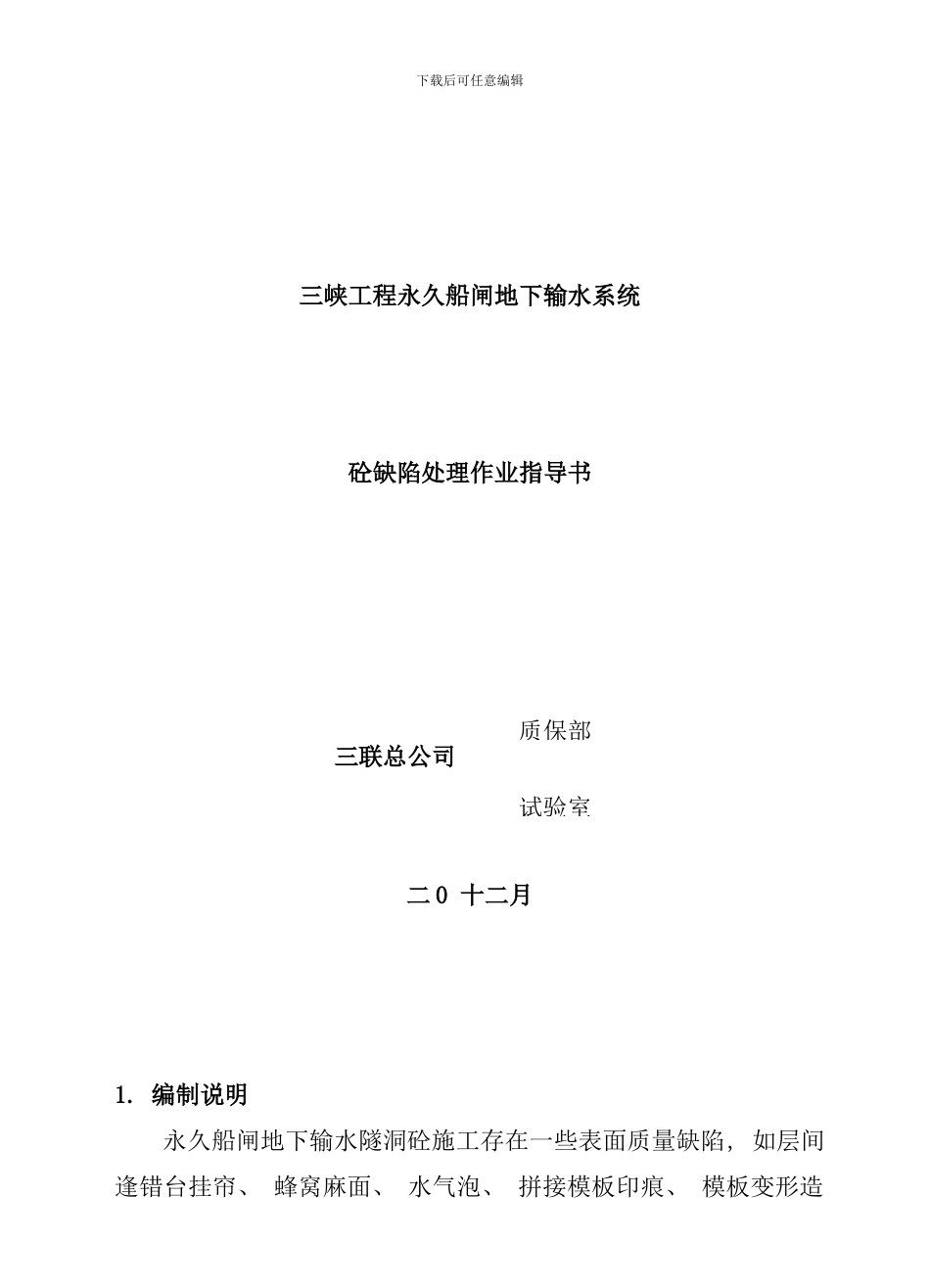

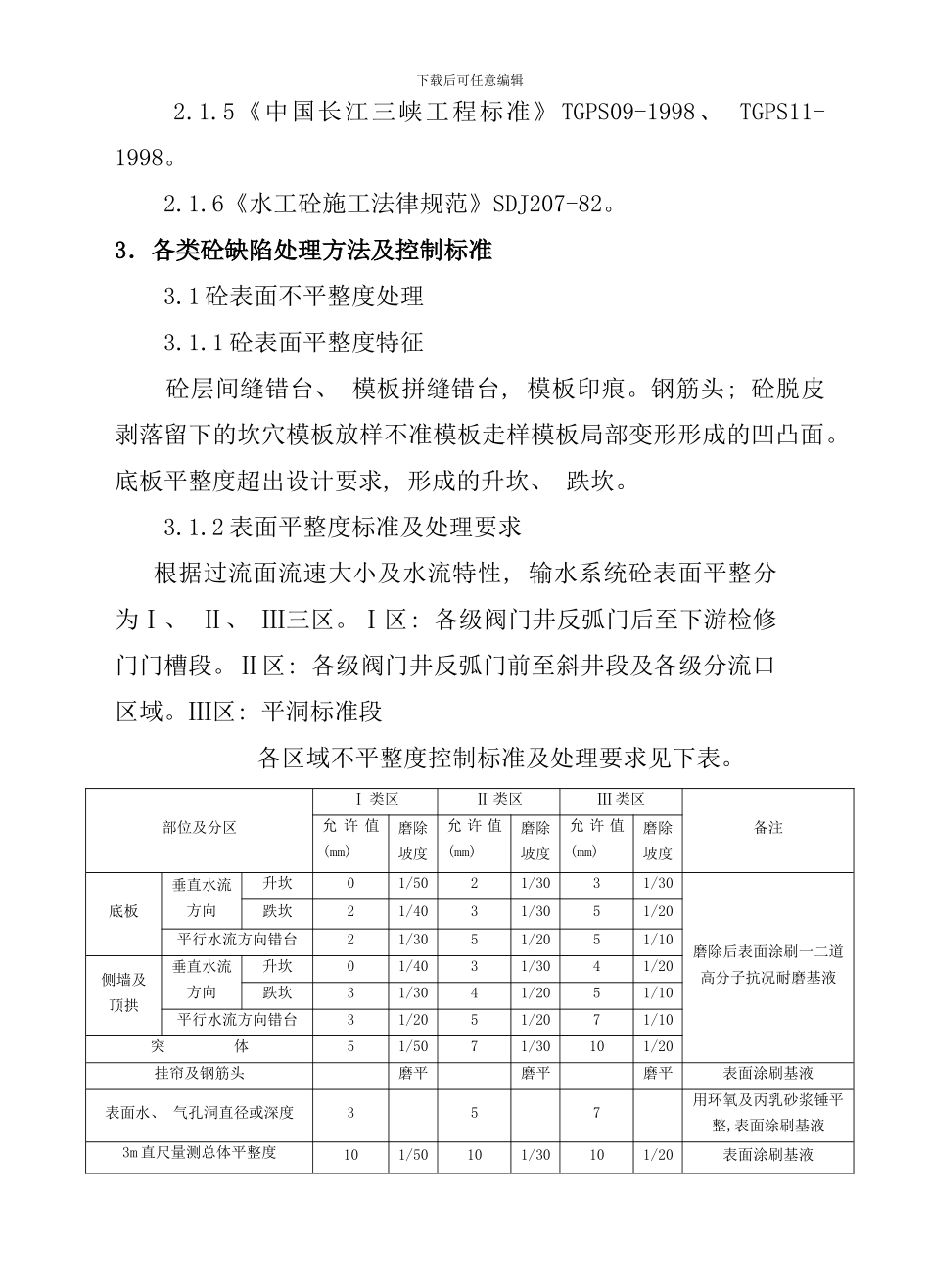

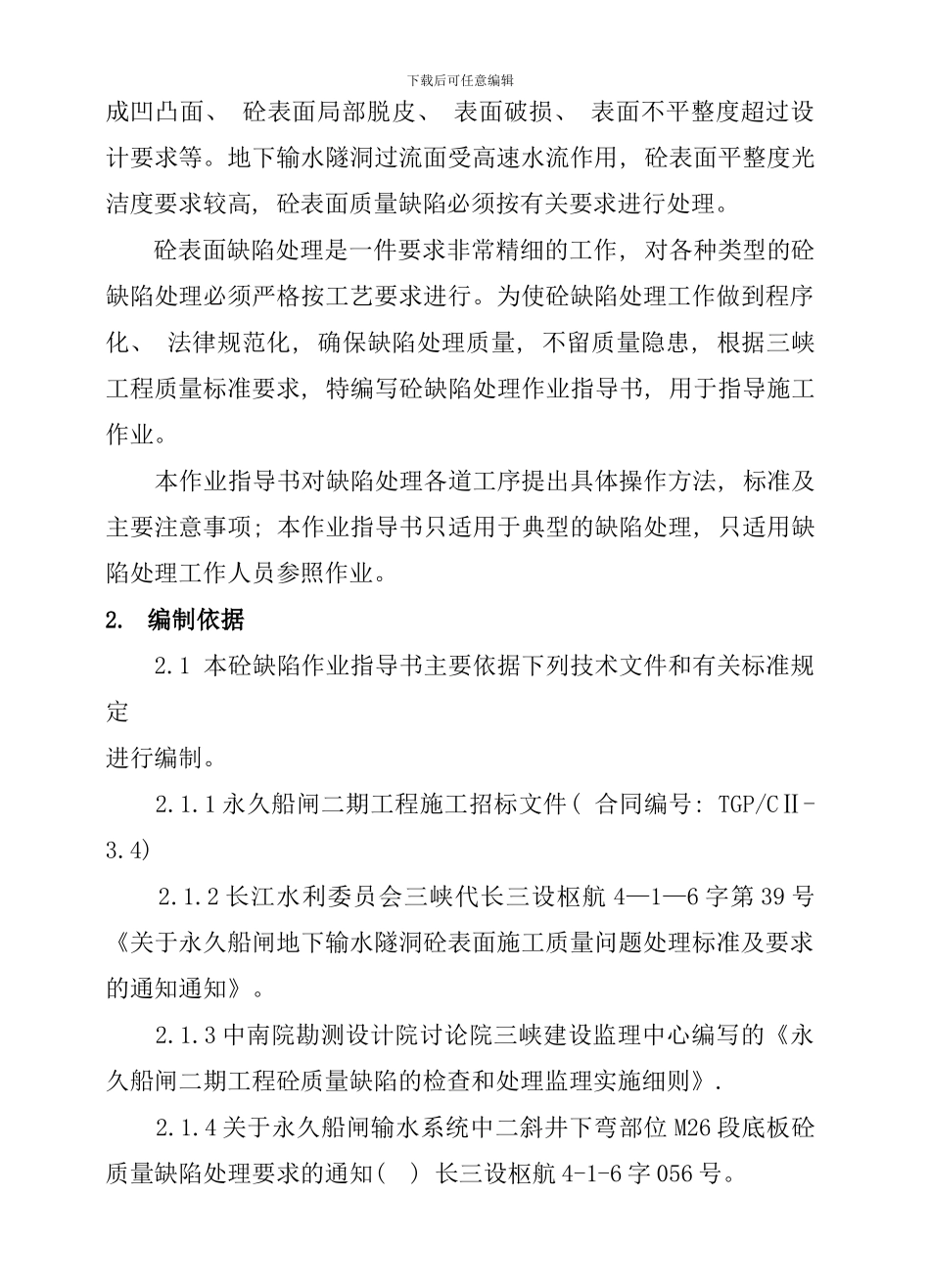

下载后可任意编辑三峡工程永久船闸地下输水系统砼缺陷处理作业指导书 三联总公司二 0 十二月1. 编制说明永久船闸地下输水隧洞砼施工存在一些表面质量缺陷, 如层间逢错台挂帘、 蜂窝麻面、 水气泡、 拼接模板印痕、 模板变形造质保部试验室下载后可任意编辑成凹凸面、 砼表面局部脱皮、 表面破损、 表面不平整度超过设计要求等。地下输水隧洞过流面受高速水流作用, 砼表面平整度光洁度要求较高, 砼表面质量缺陷必须按有关要求进行处理。砼表面缺陷处理是一件要求非常精细的工作, 对各种类型的砼缺陷处理必须严格按工艺要求进行。为使砼缺陷处理工作做到程序化、 法律规范化, 确保缺陷处理质量, 不留质量隐患, 根据三峡工程质量标准要求, 特编写砼缺陷处理作业指导书, 用于指导施工作业。 本作业指导书对缺陷处理各道工序提出具体操作方法, 标准及主要注意事项; 本作业指导书只适用于典型的缺陷处理, 只适用缺陷处理工作人员参照作业。2. 编制依据 2.1 本砼缺陷作业指导书主要依据下列技术文件和有关标准规定 进行编制。 2.1.1 永久船闸二期工程施工招标文件( 合同编号: TGP/CⅡ-3.4) 2.1.2 长江水利委员会三峡代长三设枢航 4—1—6 字第 39 号《关于永久船闸地下输水隧洞砼表面施工质量问题处理标准及要求的通知通知》。 2.1.3 中南院勘测设计院讨论院三峡建设监理中心编写的《永久船闸二期工程砼质量缺陷的检查和处理监理实施细则》. 2.1.4 关于永久船闸输水系统中二斜井下弯部位 M26 段底板砼质量缺陷处理要求的通知( ) 长三设枢航 4-1-6 字 056 号。下载后可任意编辑 2.1.5《中国长江三峡工程标准》 TGPS09-1998、 TGPS11-1998。 2.1.6《水工砼施工法律规范》SDJ207-82。3．各类砼缺陷处理方法及控制标准 3.1 砼表面不平整度处理 3.1.1 砼表面平整度特征 砼层间缝错台、 模板拼缝错台, 模板印痕。钢筋头; 砼脱皮剥落留下的坎穴模板放样不准模板走样模板局部变形形成的凹凸面。底板平整度超出设计要求, 形成的升坎、 跌坎。 3.1.2 表面平整度标准及处理要求 根据过流面流速大小及水流特性, 输水系统砼表面平整分为Ⅰ、 Ⅱ、 Ⅲ三区。Ⅰ区: 各级阀门井反弧门后至下游检修门门槽段。Ⅱ区: 各级阀门井反弧门前至斜井段及各级分流口区域。Ⅲ区: 平洞标准段各区域不平整度控制标准及处理要求见下表。部位及分区Ⅰ 类区Ⅱ 类区Ⅲ 类区备注允 许 值(mm)磨除坡度允 许 ...
