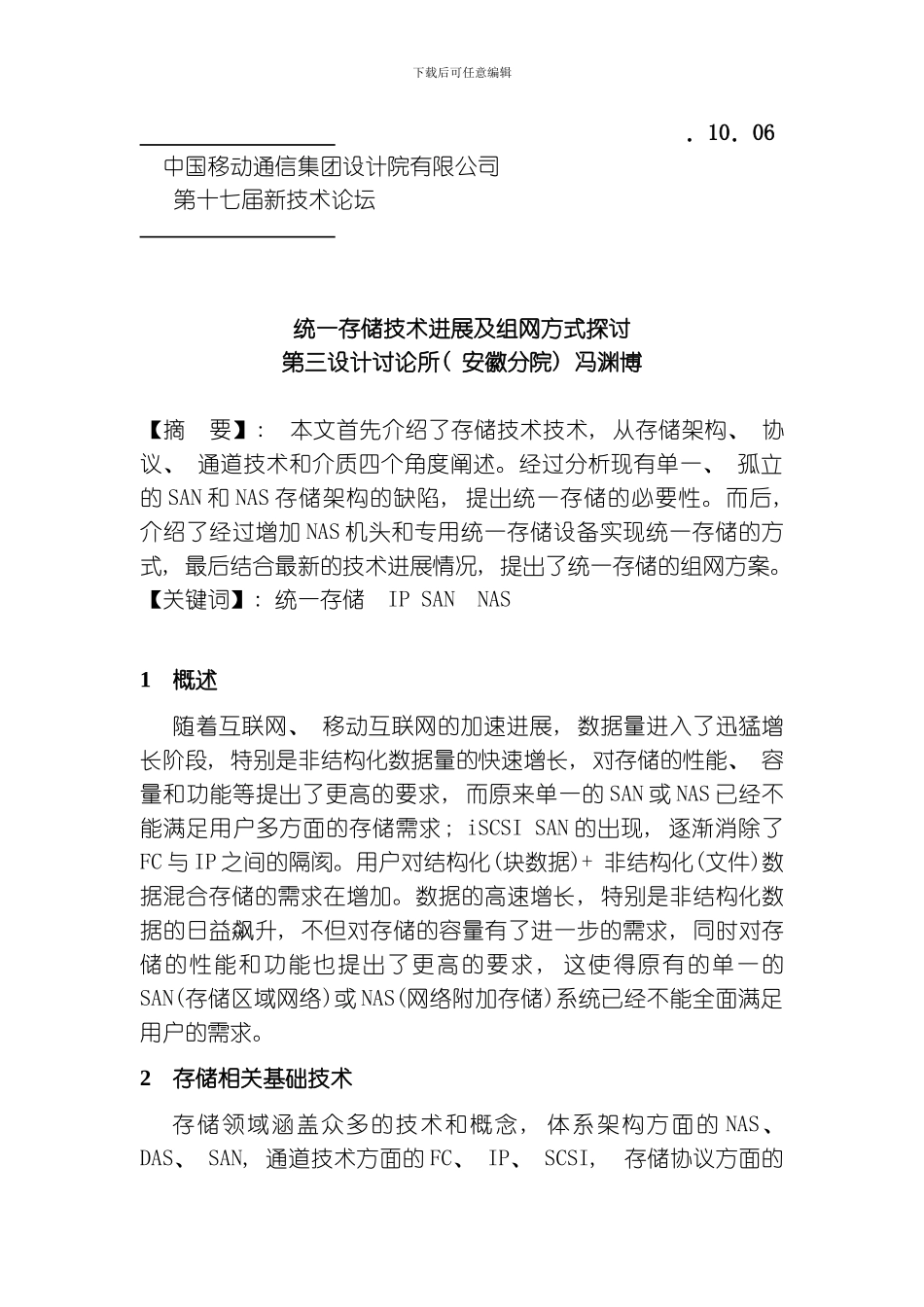

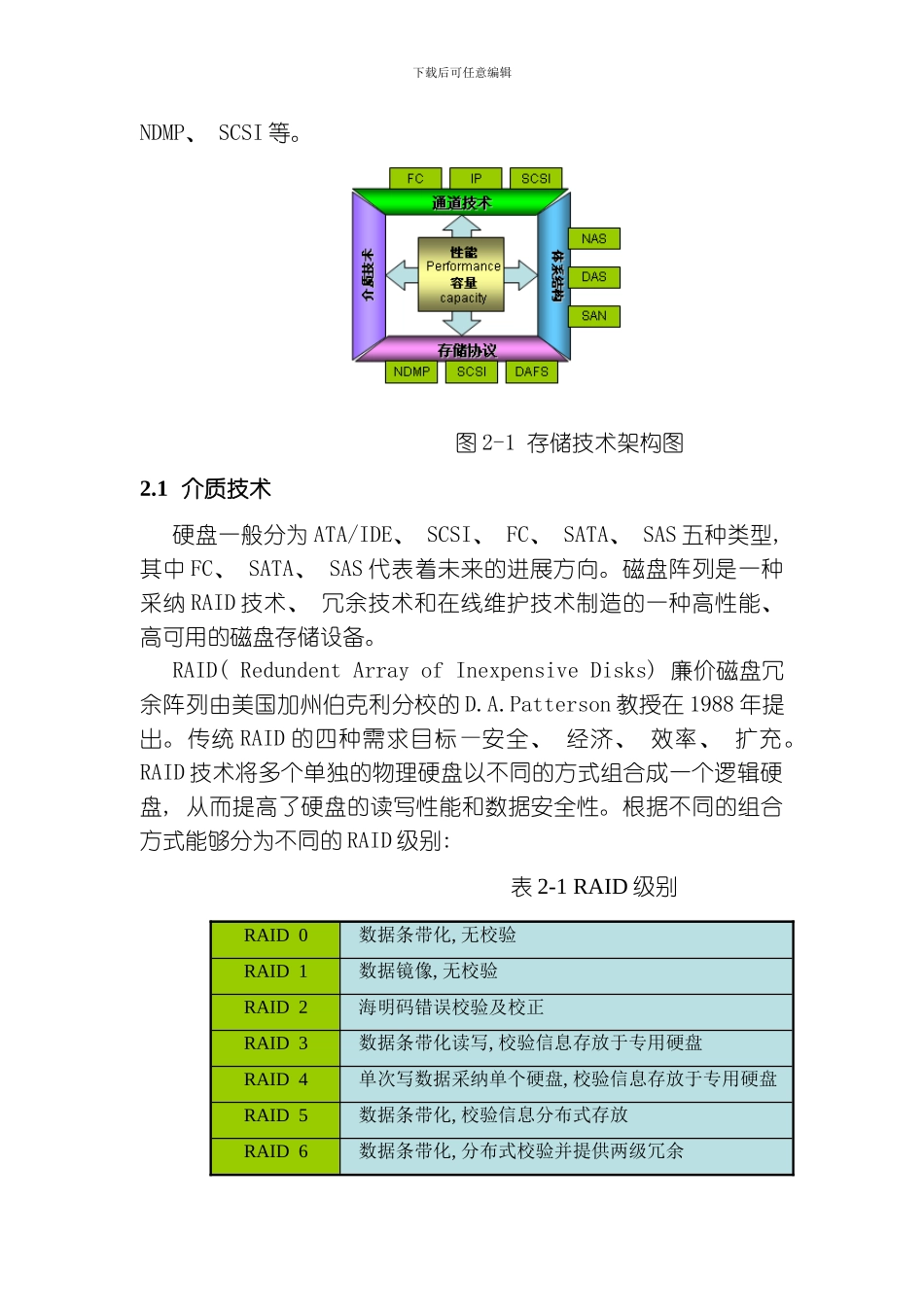

下载后可任意编辑 ．10．06中国移动通信集团设计院有限公司 第十七届新技术论坛 统一存储技术进展及组网方式探讨第三设计讨论所( 安徽分院) 冯渊博【摘 要】: 本文首先介绍了存储技术技术, 从存储架构、 协议、 通道技术和介质四个角度阐述。经过分析现有单一、 孤立的 SAN 和 NAS 存储架构的缺陷, 提出统一存储的必要性。而后, 介绍了经过增加 NAS 机头和专用统一存储设备实现统一存储的方式, 最后结合最新的技术进展情况, 提出了统一存储的组网方案。【关键词】: 统一存储 IP SAN NAS1概述随着互联网、 移动互联网的加速进展, 数据量进入了迅猛增长阶段, 特别是非结构化数据量的快速增长, 对存储的性能、 容量和功能等提出了更高的要求, 而原来单一的 SAN 或 NAS 已经不能满足用户多方面的存储需求; iSCSI SAN 的出现, 逐渐消除了FC 与 IP 之间的隔阂。用户对结构化(块数据)+ 非结构化(文件)数据混合存储的需求在增加。数据的高速增长, 特别是非结构化数据的日益飙升, 不但对存储的容量有了进一步的需求, 同时对存储的性能和功能也提出了更高的要求, 这使得原有的单一的SAN(存储区域网络)或 NAS(网络附加存储)系统已经不能全面满足用户的需求。2存储相关基础技术存储领域涵盖众多的技术和概念, 体系架构方面的 NAS、 DAS、 SAN, 通道技术方面的 FC、 IP、 SCSI, 存储协议方面的下载后可任意编辑NDMP、 SCSI 等。 图 2-1 存储技术架构图2.1 介质技术硬盘一般分为 ATA/IDE、 SCSI、 FC、 SATA、 SAS 五种类型, 其中 FC、 SATA、 SAS 代表着未来的进展方向。磁盘阵列是一种采纳 RAID 技术、 冗余技术和在线维护技术制造的一种高性能、 高可用的磁盘存储设备。RAID( Redundent Array of Inexpensive Disks) 廉价磁盘冗余阵列由美国加州伯克利分校的 D.A.Patterson 教授在 1988 年提出。传统 RAID 的四种需求目标—安全、 经济、 效率、 扩充。RAID 技术将多个单独的物理硬盘以不同的方式组合成一个逻辑硬盘, 从而提高了硬盘的读写性能和数据安全性。根据不同的组合方式能够分为不同的 RAID 级别: 表 2-1 RAID 级别RAID 0数据条带化, 无校验RAID 1数据镜像, 无校验RAID 2海明码错误校验及校正RAID 3数据条带化读写, 校验信息存放于专用硬盘RAID 4单次写数据采纳单个硬盘, 校验信息存放于专用硬盘RAID 5数据条带化, 校验信息分布式...
