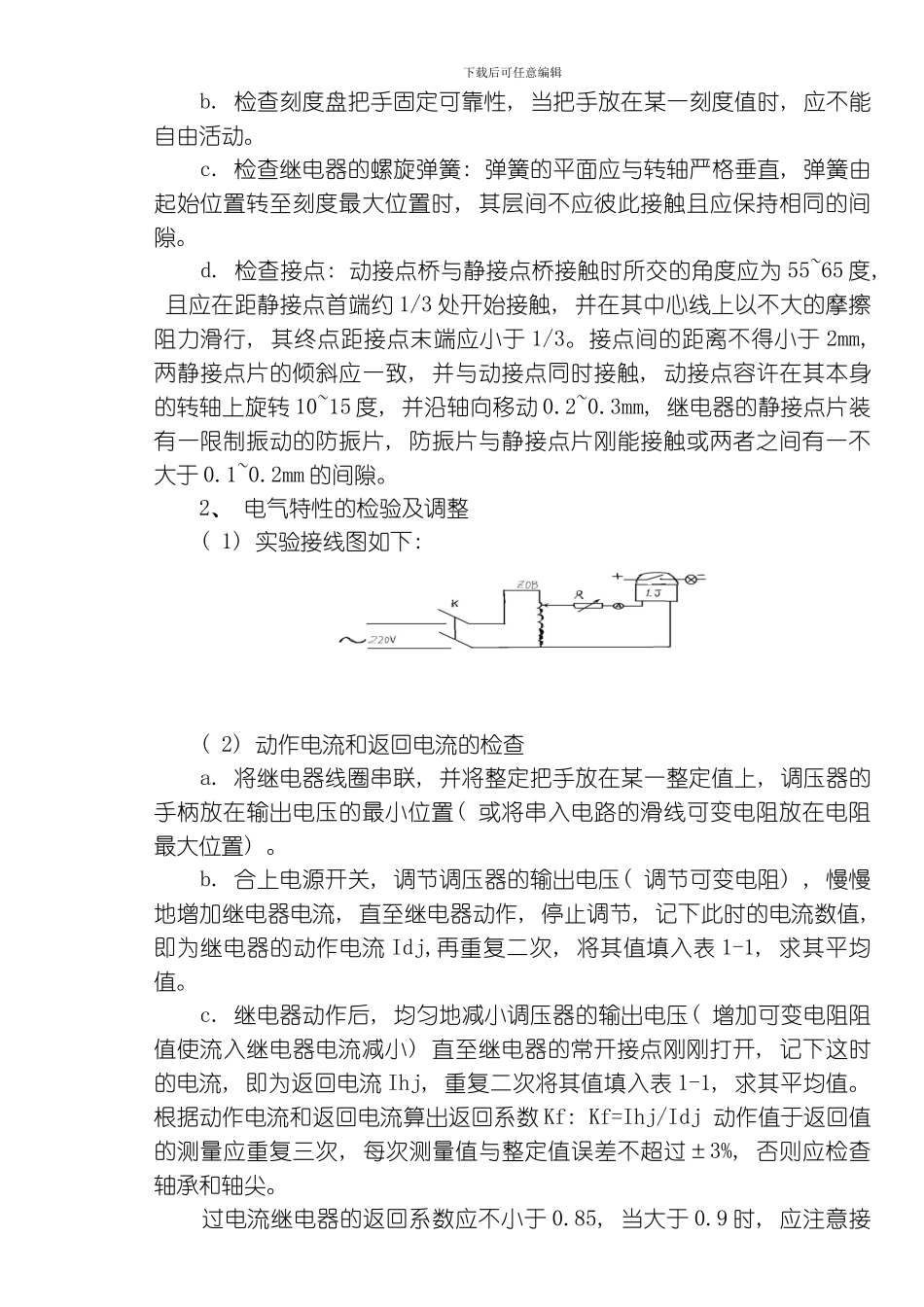

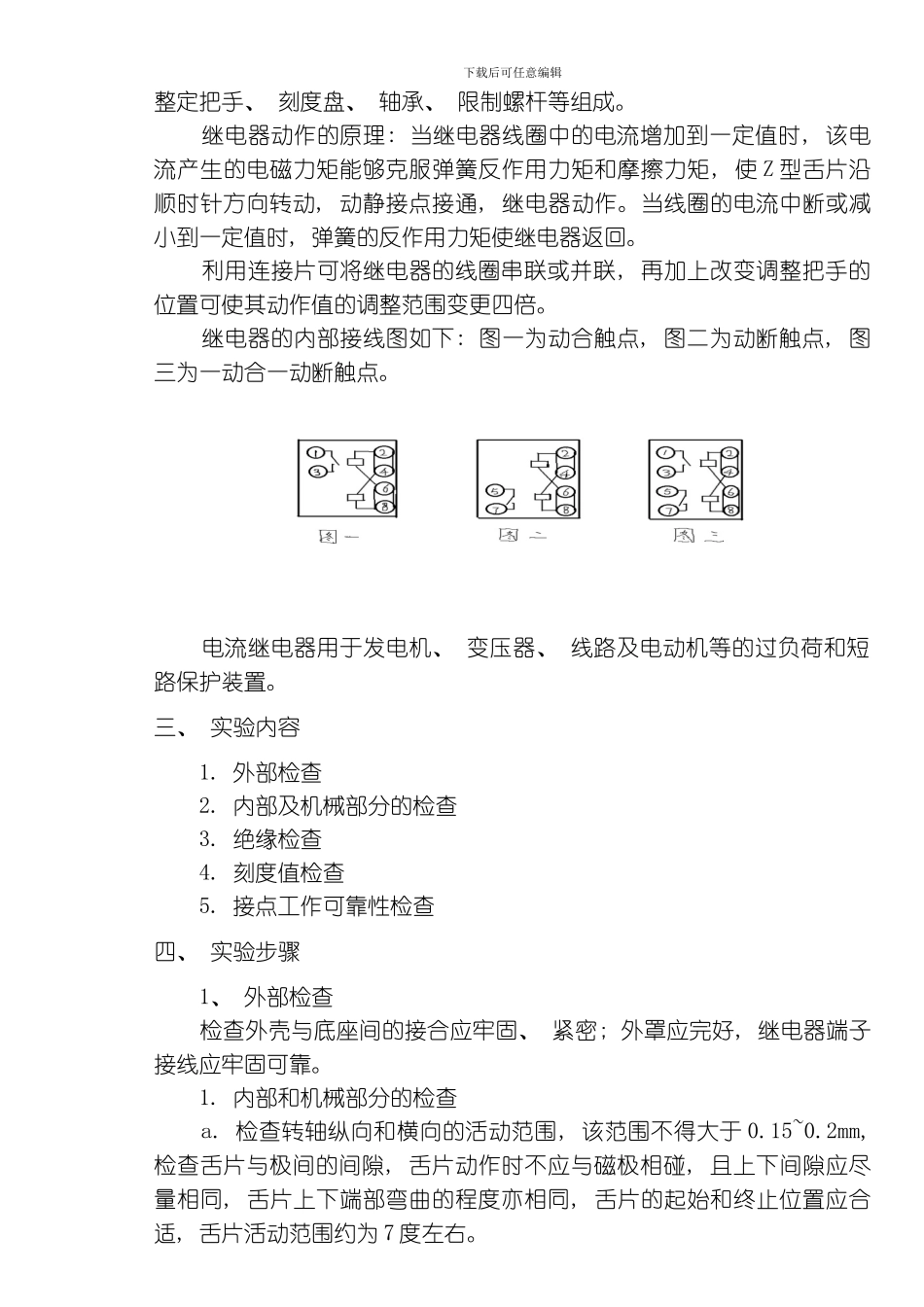

目 录电力系统继电保护原理部分实验一 电流继电器特性实验实验二 功率方向继电器特性实验实验三 重合闸继电器特性实验实验四 差动继电器特性实验实验五 发电机保护屏整组实验实验六 变亚器保护屏整组实验微机保护部分实验七 微机线路相间方向距离保护实验实验八 微机接地方向距离保护特性实验实验九 微机零序方向电流保护特性实验实验十 微机线路保护屏整组试验实验十一 微机变压器差动速断//后备保护特性实验实验十二 微机变压器比率差动//谐波制动特性实验实验十三 微机变压器保护屏整组试验实验十四 系统振荡//PT 失压微机线路保护暂态特性实验附录一 THL200 系列线路保护装置使用说明附录二 THT200 系列变压器保护装置使用说明附录三 M 微机保护综合测试仪使用手册实验一 电流继电器特性实验一、 实验目的1、 了解继电器的結构及工作原理。2、 掌握继电器的调试方法。二、 构造原理及用途 继电器由电磁铁、 线圈、 Z 型舌片、 弹簧、 动触点、 静触点、 下载后可任意编辑整定把手、 刻度盘、 轴承、 限制螺杆等组成。 继电器动作的原理: 当继电器线圈中的电流增加到一定值时, 该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩, 使 Z 型舌片沿顺时针方向转动, 动静接点接通, 继电器动作。当线圈的电流中断或减小到一定值时, 弹簧的反作用力矩使继电器返回。 利用连接片可将继电器的线圈串联或并联, 再加上改变调整把手的位置可使其动作值的调整范围变更四倍。 继电器的内部接线图如下: 图一为动合触点, 图二为动断触点, 图三为一动合一动断触点。 电流继电器用于发电机、 变压器、 线路及电动机等的过负荷和短路保护装置。三、 实验内容 1. 外部检查 2. 内部及机械部分的检查 3. 绝缘检查 4. 刻度值检查 5. 接点工作可靠性检查四、 实验步骤 1、 外部检查 检查外壳与底座间的接合应牢固、 紧密; 外罩应完好, 继电器端子接线应牢固可靠。 1. 内部和机械部分的检查 a. 检查转轴纵向和横向的活动范围, 该范围不得大于 0.15~0.2mm, 检查舌片与极间的间隙, 舌片动作时不应与磁极相碰, 且上下间隙应尽量相同, 舌片上下端部弯曲的程度亦相同, 舌片的起始和终止位置应合适, 舌片活动范围约为 7 度左右。下载后可任意编辑 b. 检查刻度盘把手固定可靠性, 当把手放在某一刻度值时, 应不能自由活动。 c. 检查继电器的螺旋弹簧: 弹簧的平面应与转轴严...
