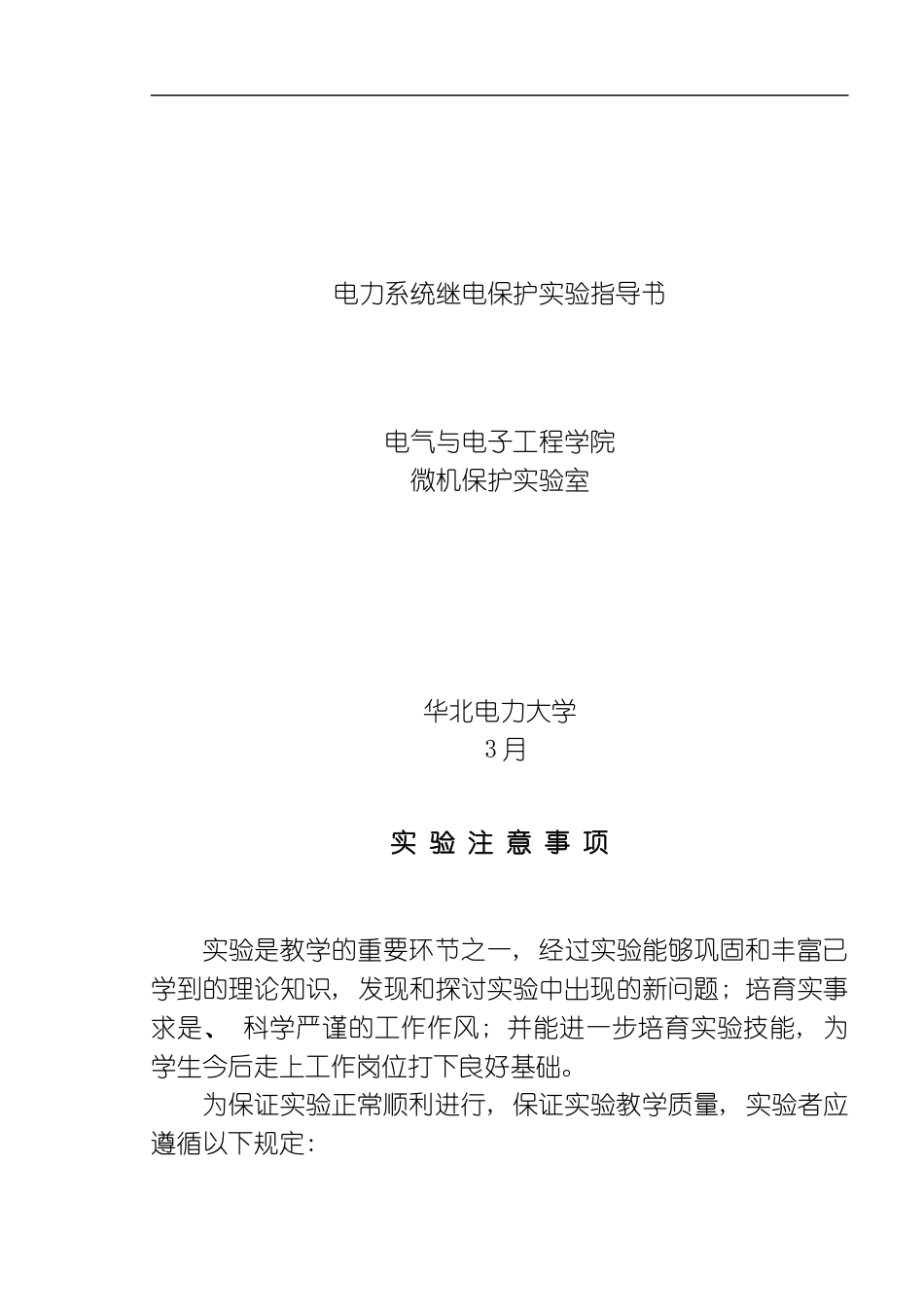

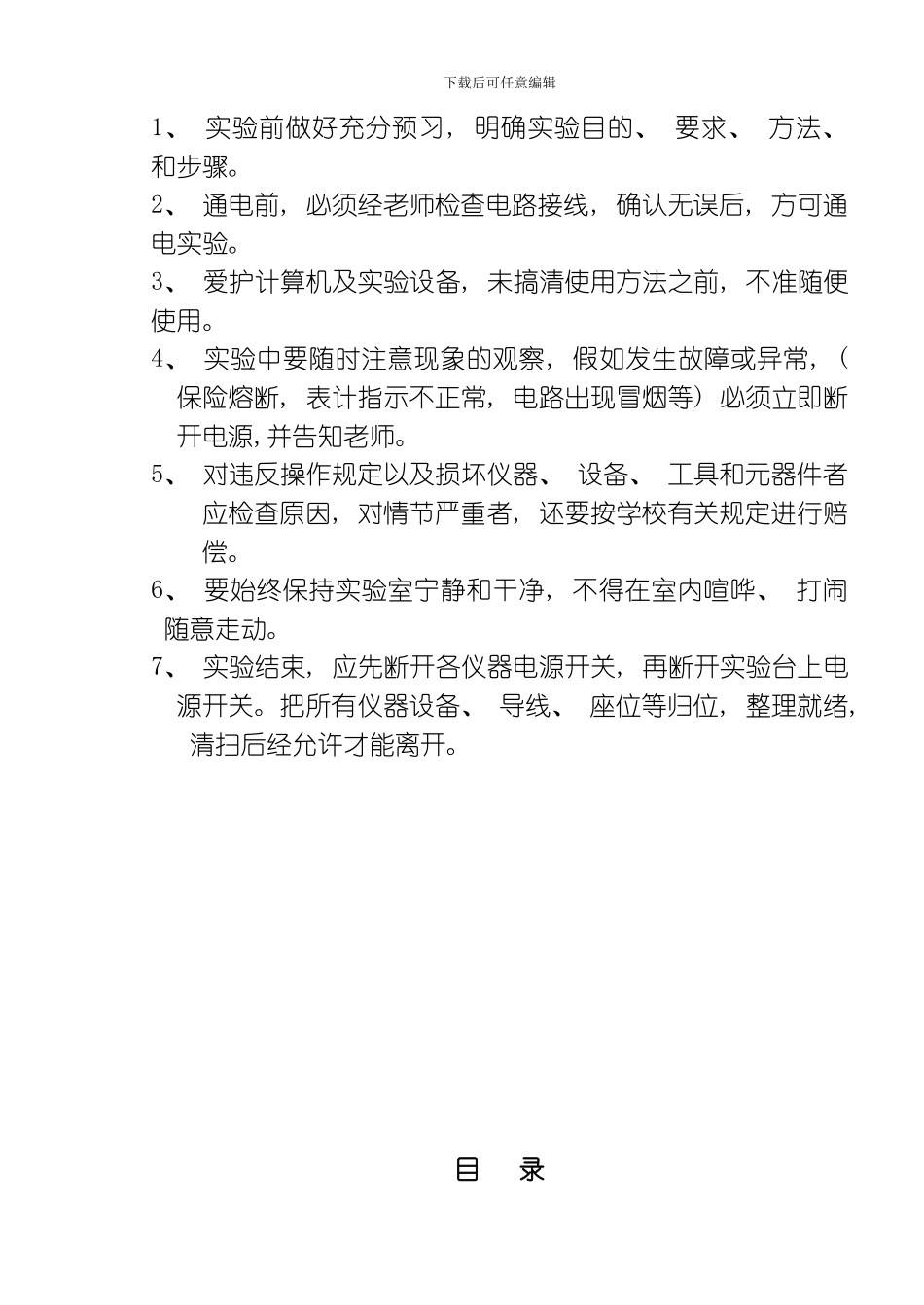

电力系统继电保护实验指导书电气与电子工程学院微机保护实验室华北电力大学 3 月实 验 注 意 事 项实验是教学的重要环节之一, 经过实验能够巩固和丰富已学到的理论知识, 发现和探讨实验中出现的新问题; 培育实事求是、 科学严谨的工作作风; 并能进一步培育实验技能, 为学生今后走上工作岗位打下良好基础。为保证实验正常顺利进行, 保证实验教学质量, 实验者应遵循以下规定: 下载后可任意编辑1、 实验前做好充分预习, 明确实验目的、 要求、 方法、 和步骤。2、 通电前, 必须经老师检查电路接线, 确认无误后, 方可通电实验。3、 爱护计算机及实验设备, 未搞清使用方法之前, 不准随便使用。4、 实验中要随时注意现象的观察, 假如发生故障或异常, ( 保险熔断, 表计指示不正常, 电路出现冒烟等) 必须立即断开电源,并告知老师。5、 对违反操作规定以及损坏仪器、 设备、 工具和元器件者应检查原因, 对情节严重者, 还要按学校有关规定进行赔偿。6、 要始终保持实验室宁静和干净, 不得在室内喧哗、 打闹 随意走动。7、 实验结束, 应先断开各仪器电源开关, 再断开实验台上电源开关。把所有仪器设备、 导线、 座位等归位, 整理就绪, 清扫后经允许才能离开。目 录下载后可任意编辑一、 电磁型电流继电器和时间继电器实验 3二、 单侧电源辐射线路电流保护实验 7三 、 距离保护实验 12实验一 电磁型电流继电器和时间继电器实验。1、 实验目的: ( 1) 了解电磁型电流继电器和时间继电器的构造、 特性, 掌握继电器基本参数( 电流, 时间) 的调整方法。( 2) 了解继电保护测试仪的功能和使用方法。2、 电磁型电流继电器的调整实验2．1、 原理说明: (1) 电流继电器: 反应通入电流线圈的电流与其整定值电流大小, 动作于接点瞬时闭合。(2) 时间继电器: 反应工作线圈是否接通额定工作电压( 一般是直流电压) , 动作于接点经整定时间后延时闭合。2．2 实验方法与步骤: 2.2.1 起动电流, 返回电流实验。下载后可任意编辑（1） 实验接线如图( 一) · 熟悉继电器额定参数。·按图接线。·请老师检查接线。·按附录I有关章节所述, 打开测试仪电源。·在测试仪人-机对话界面设置各量。·测试仪使用方法见附录Ⅰ有关章节( 建议用手动试验) 图( 一) ( 2) 测定 DL 型继电器的起动电流: 使继电器线圈串联, 整定把手放在最大位置, 输入电流从零开始逐步增加, 直到继电器接点...
