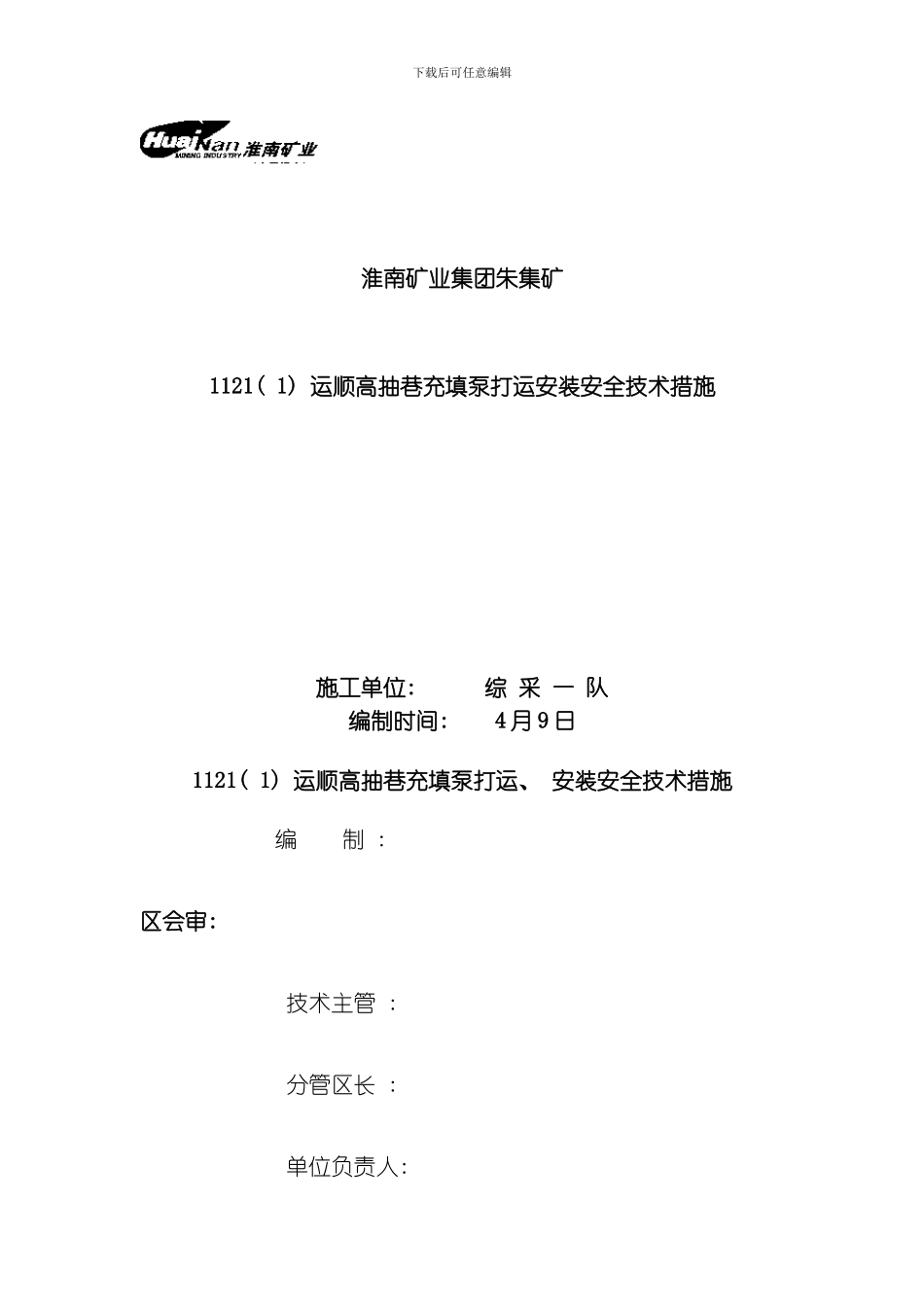

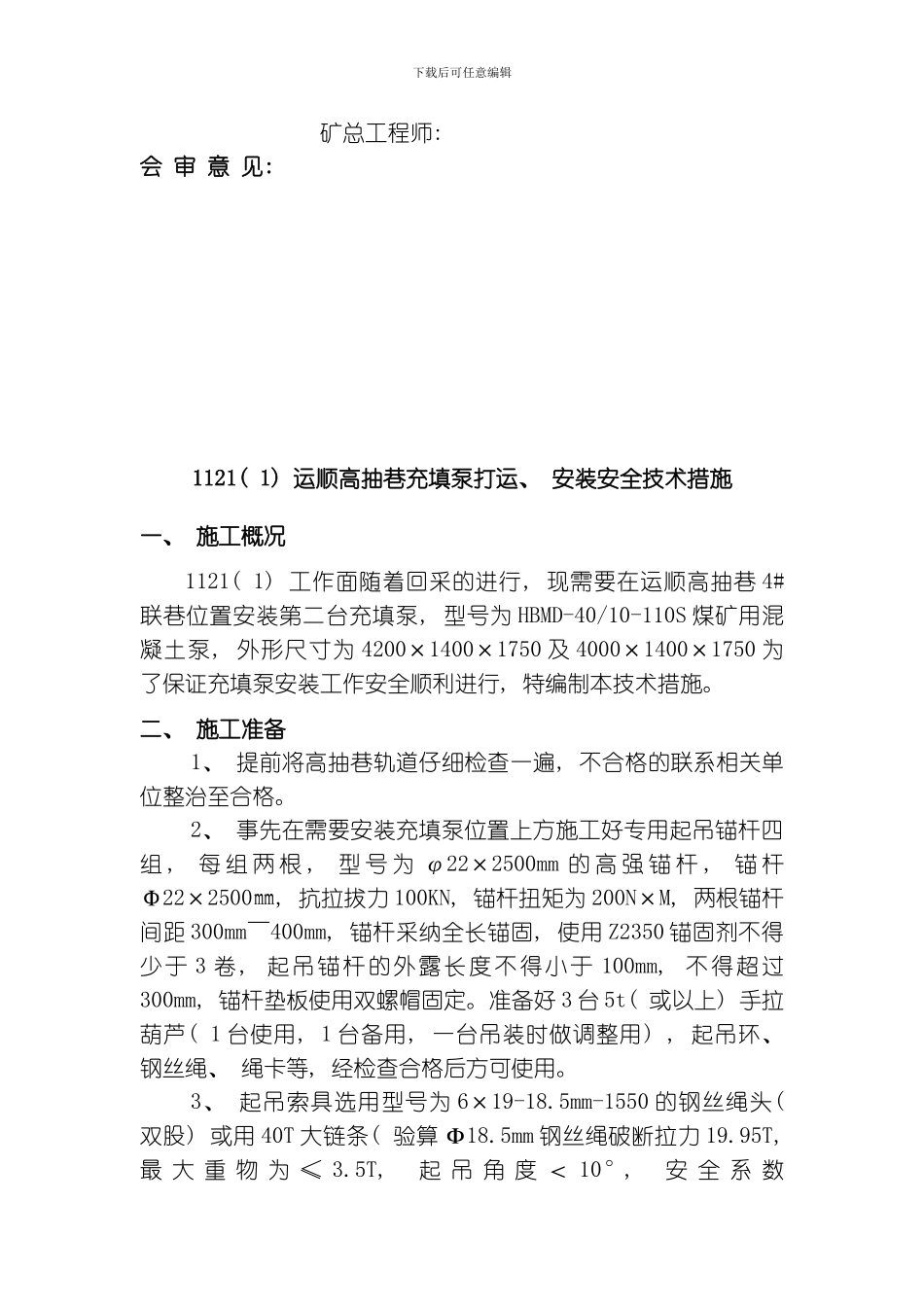

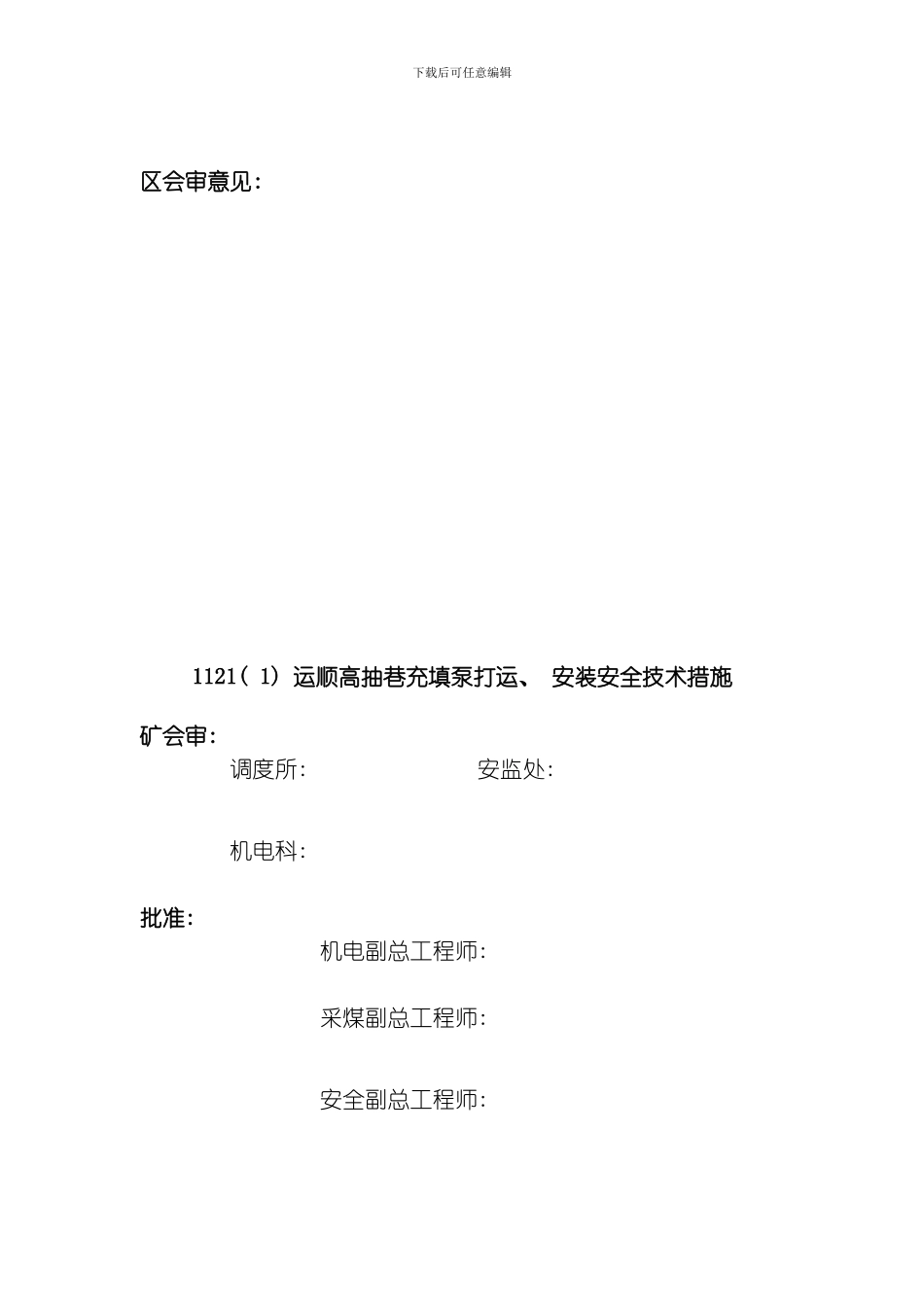

下载后可任意编辑淮南矿业集团朱集矿1121( 1) 运顺高抽巷充填泵打运安装安全技术措施施工单位: 综 采 一 队编制时间: 4 月 9 日1121( 1) 运顺高抽巷充填泵打运、 安装安全技术措施编 制 : 区会审: 技术主管 : 分管区长 : 单位负责人: 下载后可任意编辑区会审意见: 1121( 1) 运顺高抽巷充填泵打运、 安装安全技术措施矿会审: 调度所: 安监处: 机电科: 批准: 机电副总工程师: 采煤副总工程师: 安全副总工程师: 下载后可任意编辑矿总工程师: 会 审 意 见: 1121( 1) 运顺高抽巷充填泵打运、 安装安全技术措施一、 施工概况1121( 1) 工作面随着回采的进行, 现需要在运顺高抽巷 4#联巷位置安装第二台充填泵, 型号为 HBMD-40/10-110S 煤矿用混凝土泵, 外形尺寸为 4200×1400×1750 及 4000×1400×1750 为了保证充填泵安装工作安全顺利进行, 特编制本技术措施。二、 施工准备1、 提前将高抽巷轨道仔细检查一遍, 不合格的联系相关单位整治至合格。2、 事先在需要安装充填泵位置上方施工好专用起吊锚杆四组 , 每 组 两 根 , 型 号 为 φ22×2500mm 的 高 强 锚 杆 , 锚 杆Φ22×2500㎜, 抗拉拔力 100KN, 锚杆扭矩为 200N×M, 两根锚杆间距 300mm～400mm, 锚杆采纳全长锚固, 使用 Z2350 锚固剂不得少于 3 卷, 起吊锚杆的外露长度不得小于 100mm, 不得超过300mm, 锚杆垫板使用双螺帽固定。准备好 3 台 5t( 或以上) 手拉葫芦( 1 台使用, 1 台备用, 一台吊装时做调整用) , 起吊环、 钢丝绳、 绳卡等, 经检查合格后方可使用。3、 起吊索具选用型号为 6×19-18.5mm-1550 的钢丝绳头( 双股) 或用 40T 大链条( 验算 Ф18.5mm 钢丝绳破断拉力 19.95T,最 大 重 物 为 ≤ 3.5T, 起 吊 角 度 ＜ 10°, 安 全 系 数下载后可任意编辑2×19.95×cos10°/3.5=11.22, 大于 6,符合安全规程规定) 。4、 提前将充填泵各部件管路全部装车, 并将油管根据要求用纱布将两端封堵实, 避开进杂质。5、 提前做好接火申请以备施工。6、 提前将充填管路打运到位, 并将管路铺置联接到位。7、 将充填泵所有部件按矿文要求装车。三、 施工步骤1、 充填泵主要分成三个部分: 搅拌机构、 输送泵、 动力站。将以上三部分分别打运至安装地点, 根据输送泵→搅拌机构→动力站的顺序起吊安装。2、 将输送泵与搅拌机构用紧固螺栓联接。3、...
