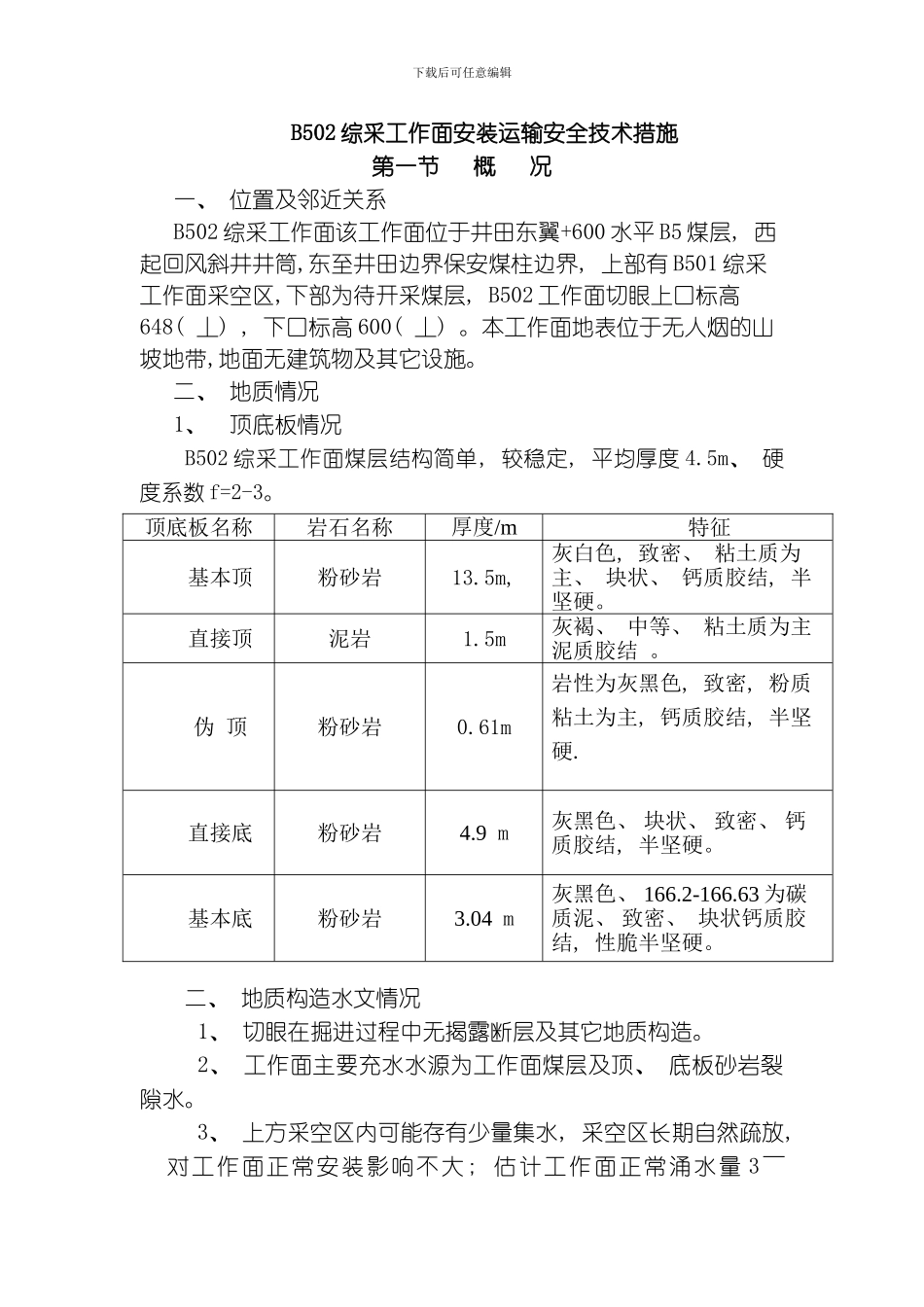

下载后可任意编辑 B502 综采工作面安装运输安全技术措施第一节 概 况一、 位置及邻近关系B502 综采工作面该工作面位于井田东翼+600 水平 B5 煤层, 西起回风斜井井筒,东至井田边界保安煤柱边界, 上部有 B501 综采工作面采空区,下部为待开采煤层, B502 工作面切眼上口标高648( ⊥) , 下口标高 600( ⊥) 。本工作面地表位于无人烟的山坡地带,地面无建筑物及其它设施。二、 地质情况1、 顶底板情况 B502 综采工作面煤层结构简单, 较稳定, 平均厚度 4.5m、 硬度系数 f=2-3。顶底板名称岩石名称厚度/m特征基本顶粉砂岩13.5m,灰白色, 致密、 粘土质为主、 块状、 钙质胶结, 半坚硬。直接顶泥岩1.5m灰褐、 中等、 粘土质为主泥质胶结 。伪 顶粉砂岩0.61m岩性为灰黑色, 致密, 粉质粘土为主, 钙质胶结, 半坚硬.直接底粉砂岩4.9 m灰黑色、 块状、 致密、 钙质胶结, 半坚硬。基本底粉砂岩3.04 m灰黑色、 166.2-166.63 为碳质泥、 致密、 块状钙质胶结, 性脆半坚硬。二、 地质构造水文情况 1、 切眼在掘进过程中无揭露断层及其它地质构造。2、 工作面主要充水水源为工作面煤层及顶、 底板砂岩裂隙水。3、 上方采空区内可能存有少量集水, 采空区长期自然疏放, 对工作面正常安装影响不大; 估计工作面正常涌水量 3～下载后可任意编辑5m3/h。三、 瓦斯相对涌出量为 1.79m3/t, 绝对瓦斯涌出量0.37m3/min, 相对二氧化碳相对涌出量为 2.08m3/t, 绝对二氧化碳涌出量 0.43 m3/ min, 为瓦斯矿井。煤层具有自燃倾向性, 一般为 2-6 个月属易自燃煤层。B5 煤尘具有爆炸性, 爆炸指数45.7% 。四、 巷道布置及支护1、 巷道布置(1)上顺槽沿 B5 煤层 648 水平底板布置; 下顺槽沿 B5 煤层 600水平底板布置。(2)切眼位置: 在 B502 综采工作面下顺槽口以里 1200 米开切眼, 沿煤层底板布置, 巷道方向: 205°( 方位角) , 工作面斜长 130m, 工作面倾角 26°~30°( 附巷道布置图) 。2、 巷道规格表名称规格/m2长度/m支护形式运输顺槽9.81224 锚网索联合支护轨道顺槽9.81254锚网索联合支护开切巷16.9130锚网索、 单体柱联合支护第二节 施工中存在危险源及有害因素(一)、 运输中存在的风险1、 绞车固定不牢固, 拉翻绞车伤人。2、 绞车绳受力突然增大, 绳弹起伤人。3、 斜坡运输跑罐伤人。4、 绞车绳拉断或绳头与罐联接不牢, 绳受力时弹回伤人。5、 司机误操作绞车...
