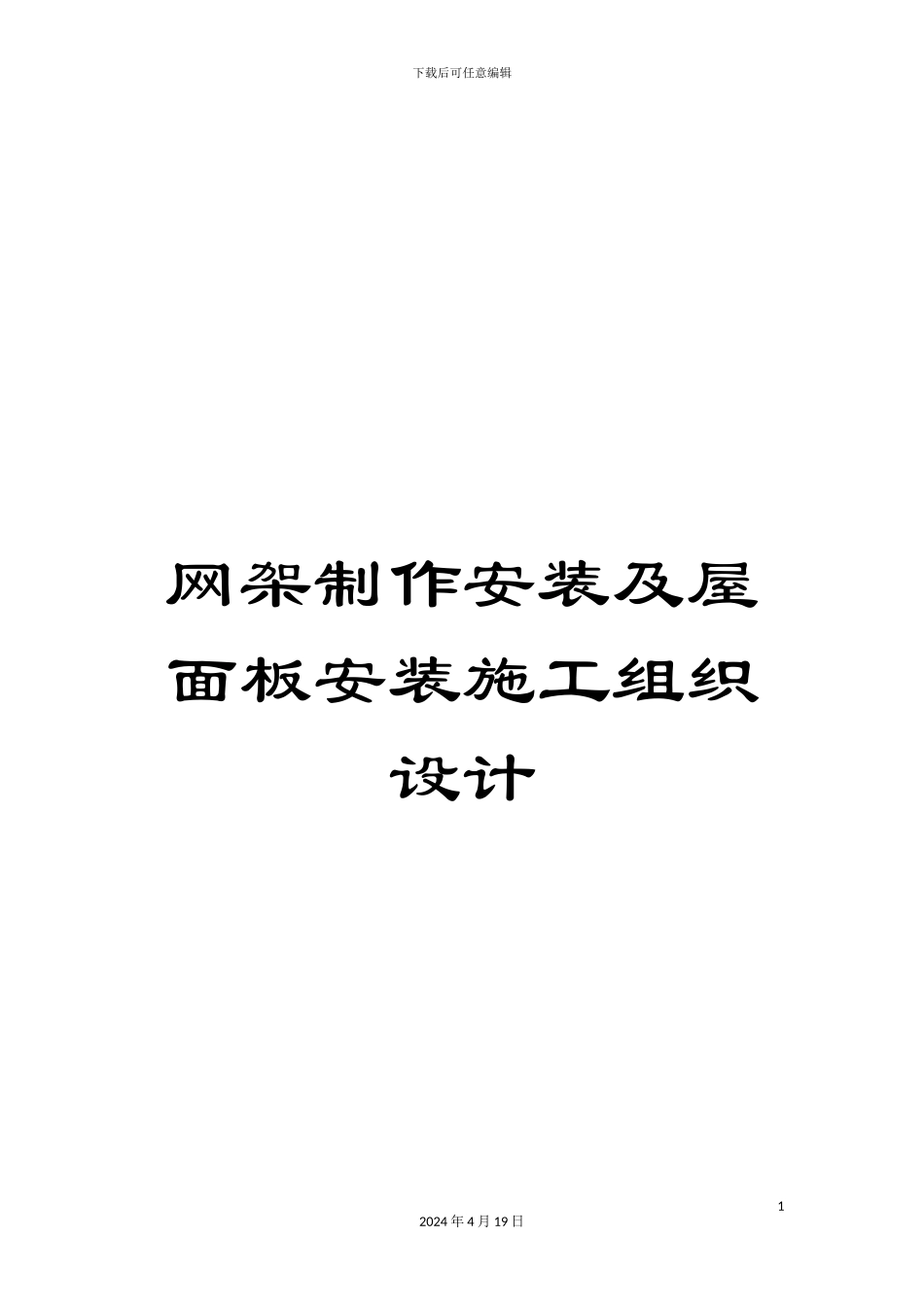

网架制作安装及屋面板安装施工组织设计

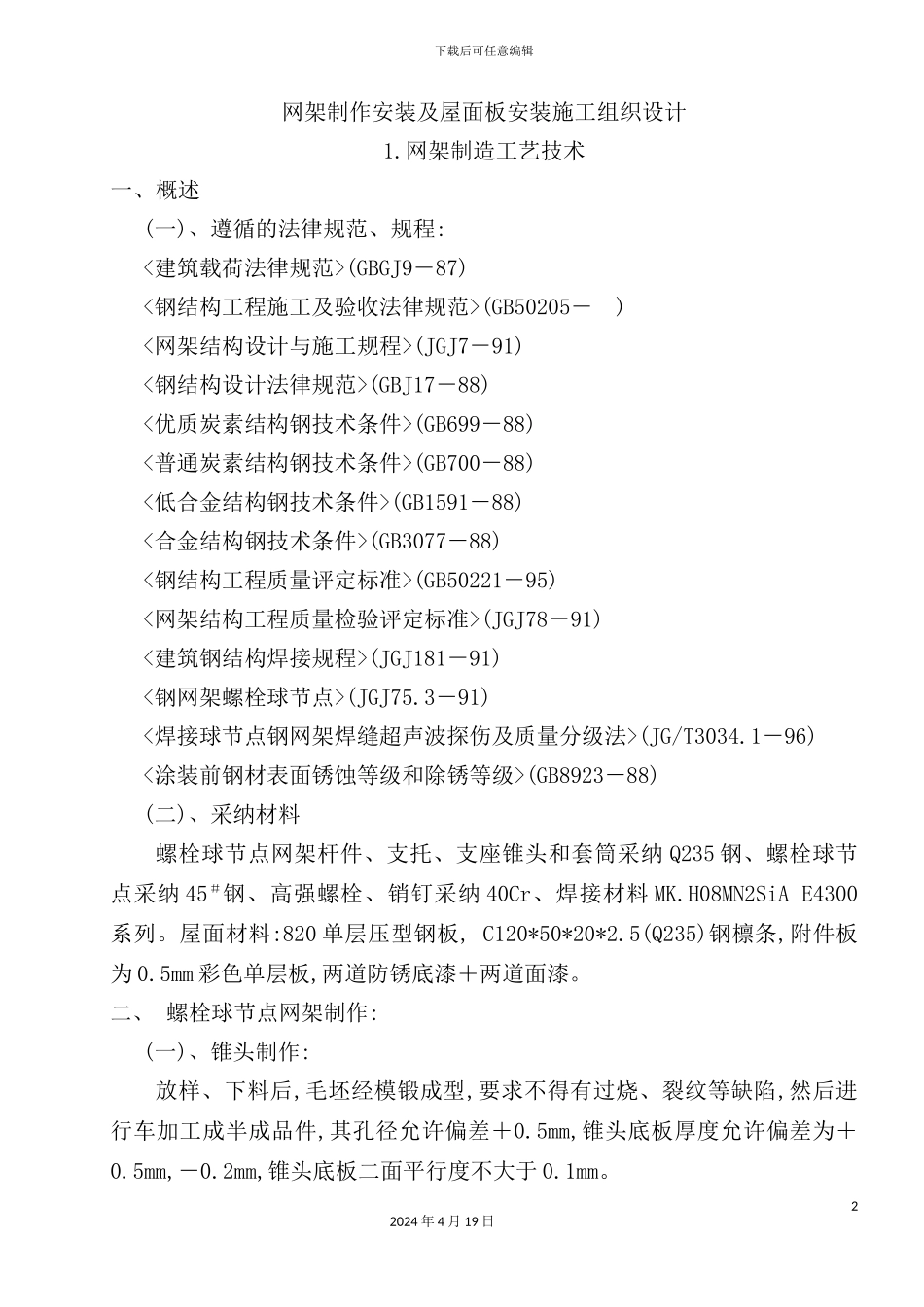

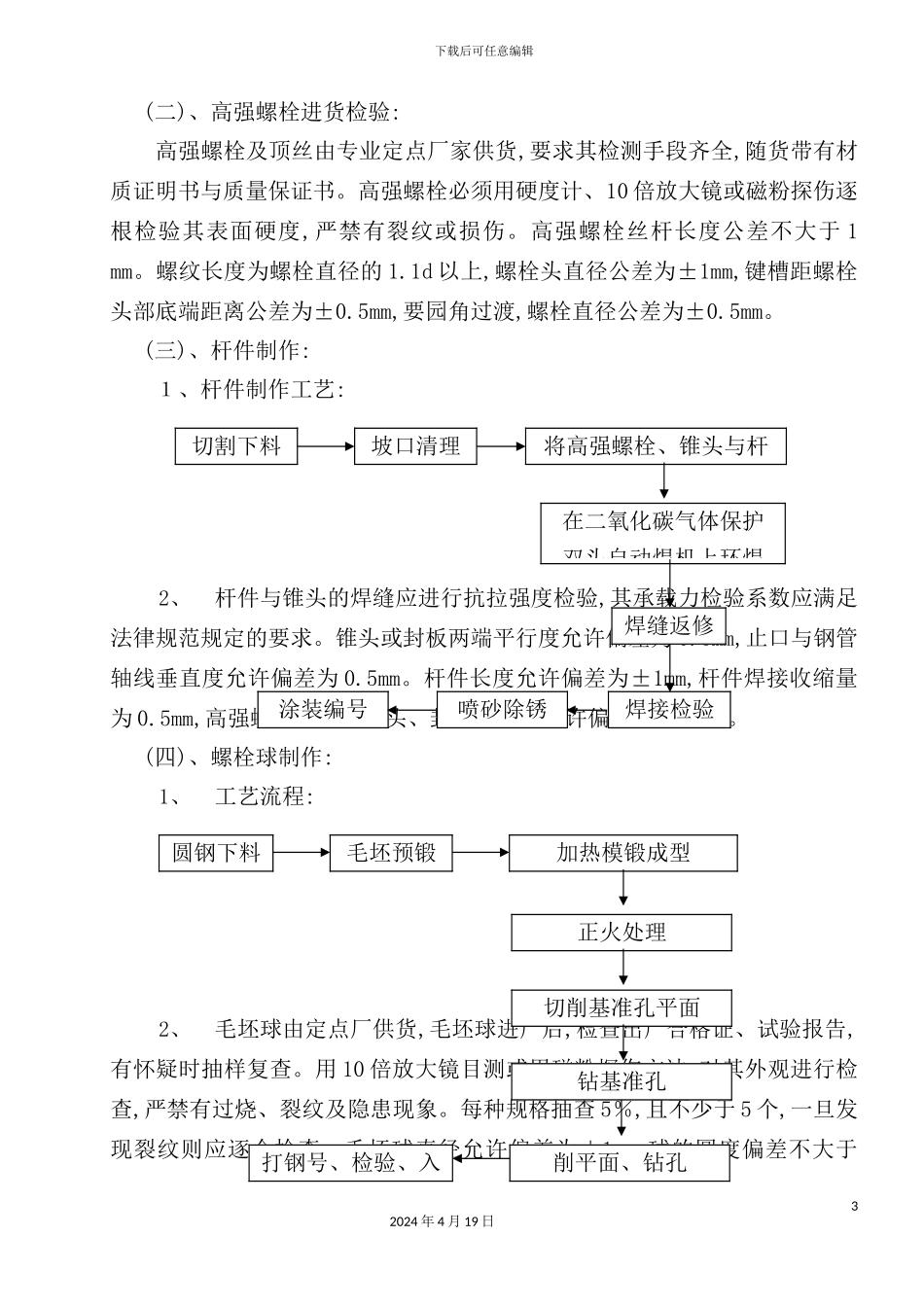

下载后可任意编辑网架制作安装及屋面板安装施工组织设计12024 年 4 月 19 日下载后可任意编辑网架制作安装及屋面板安装施工组织设计1.网架制造工艺技术一、概述(一)、遵循的法律规范、规程:<建筑载荷法律规范>(GBGJ9－87)<钢结构工程施工及验收法律规范>(GB50205－ )<网架结构设计与施工规程>(JGJ7－91)<钢结构设计法律规范>(GBJ17－88)<优质炭素结构钢技术条件>(GB699－88)<普通炭素结构钢技术条件>(GB700－88)<低合金结构钢技术条件>(GB1591－88)<合金结构钢技术条件>(GB3077－88)<钢结构工程质量评定标准>(GB50221－95)<网架结构工程质量检验评定标准>(JGJ78－91)<建筑钢结构焊接规程>(JGJ181－91)<钢网架螺栓球节点>(JGJ75.3－91)<焊接球节点钢网架焊缝超声波探伤及质量分级法>(JG/T3034.1－96)<涂装前钢材表面锈蚀等级和除锈等级>(GB8923－88)(二)、采纳材料螺栓球节点网架杆件、支托、支座锥头和套筒采纳 Q235 钢、螺栓球节点采纳 45＃钢、高强螺栓、销钉采纳 40Cr、焊接材料 MK.H08MN2SiA E4300系列。屋面材料:820 单层压型钢板, C120*50*20*2.5(Q235)钢檩条,附件板为 0.5mm 彩色单层板,两道防锈底漆＋两道面漆。二、 螺栓球节点网架制作:(一)、锥头制作:放样、下料后,毛坯经模锻成型,要求不得有过烧、裂纹等缺陷,然后进行车加工成半成品件,其孔径允许偏差＋0.5mm,锥头底板厚度允许偏差为＋0.5mm,－0.2mm,锥头底板二面平行度不大于 0.1mm。22024 年 4 月 19 日下载后可任意编辑(二)、高强螺栓进货检验:高强螺栓及顶丝由专业定点厂家供货,要求其检测手段齐全,随货带有材质证明书与质量保证书。高强螺栓必须用硬度计、10 倍放大镜或磁粉探伤逐根检验其表面硬度,严禁有裂纹或损伤。高强螺栓丝杆长度公差不大于 1 mm。螺纹长度为螺栓直径的 1.1d 以上,螺栓头直径公差为±1mm,键槽距螺栓头部底端距离公差为±0.5mm,要园角过渡,螺栓直径公差为±0.5mm。(三)、杆件制作:１、杆件制作工艺:2、杆件与锥头的焊缝应进行抗拉强度检验,其承载力检验系数应满足法律规范规定的要求。锥头或封板两端平行度允许偏差为 0.5mm,止口与钢管轴线垂直度允许偏差为 0.5mm。杆件长度允许偏差为±1mm,杆件焊接收缩量为 0.5mm,高强螺栓直径与锥头、封板内孔径允许偏差为 1.5 mm。(四)、螺栓球制作:1、工艺流程:2、毛坯球由定点厂供货,毛坯球进厂后,检查出厂合格证、试验报告,有怀疑时抽样复查。用 10 倍放大镜目测或用磁粉探伤方法,...
