网络设备管理与配置实验指导书

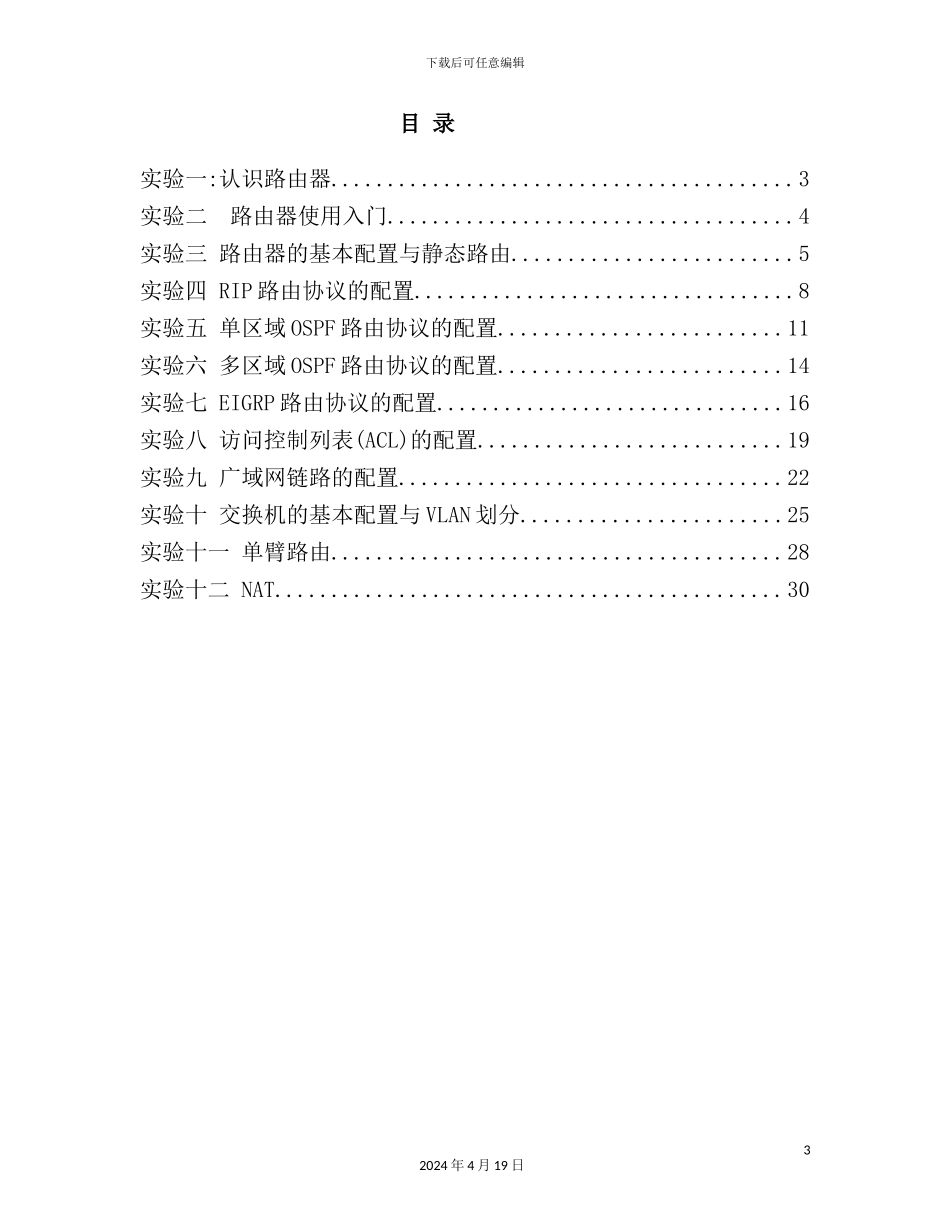

下载后可任意编辑网络设备管理与配置实验指导书12024 年 4 月 19 日下载后可任意编辑前 言 编 者: 任澎 教研室 年 月22024 年 4 月 19 日下载后可任意编辑目 录实验一:认识路由器.........................................3实验二 路由器使用入门....................................4实验三 路由器的基本配置与静态路由.........................5实验四 RIP 路由协议的配置..................................8实验五 单区域 OSPF 路由协议的配置.........................11实验六 多区域 OSPF 路由协议的配置.........................14实验七 EIGRP 路由协议的配置...............................16实验八 访问控制列表(ACL)的配置...........................19实验九 广域网链路的配置..................................22实验十 交换机的基本配置与 VLAN 划分.......................25实验十一 单臂路由........................................28实验十二 NAT.............................................3032024 年 4 月 19 日下载后可任意编辑实验一:认识路由器1、实验目的 (1)了解路由器外部结构,明确路由器内部组成;(2)掌握连接路由器的方法;2、实验设备 安装 Windows 操作系统的 PC 机一台,路由器一台3、实验步骤 (1) 观察路由器外观常见接口:Console 口以太网接口(Ethernet)广域网接口主要内部组件:CPURAM/DRAMFlash Memory42024 年 4 月 19 日下载后可任意编辑NVRAMROM接口(2) 连接路由器连接计算机(把路由器的 Console 接口经过反转线的转接头和计算机串口连接)。启动超级终端通信程序,配置正确信息(路由器的 Console 口默认波特率是 9600)。第一次启动或 NVRAM 中不存在配置文件时,路由器进入 setup 模式。4、完成实验报告5、思考练习路由器内部组件 RAM/DRAM、Flash Memory、NVRAM、ROM 的作用?实验二 路由器使用入门1．实验目的(1)掌握路由器工作模式(2)掌握路由器基本配置命令2．实验设备安装 Windows 操作系统的 PC 机一台,路由器一台3．实验步骤(1)路由器两种基本工作模式用户模式:查看路由器状态特权模式:更改配置,查看所有信息用户模式:52024 年 4 月 19 日下载后可任意编辑Router>Router —— 路由器名;> —— 代表用户模式用户模式 à 特权模式:enable特权模式 à 用户模式:disableRouter>enableRouter#Router#disa...
