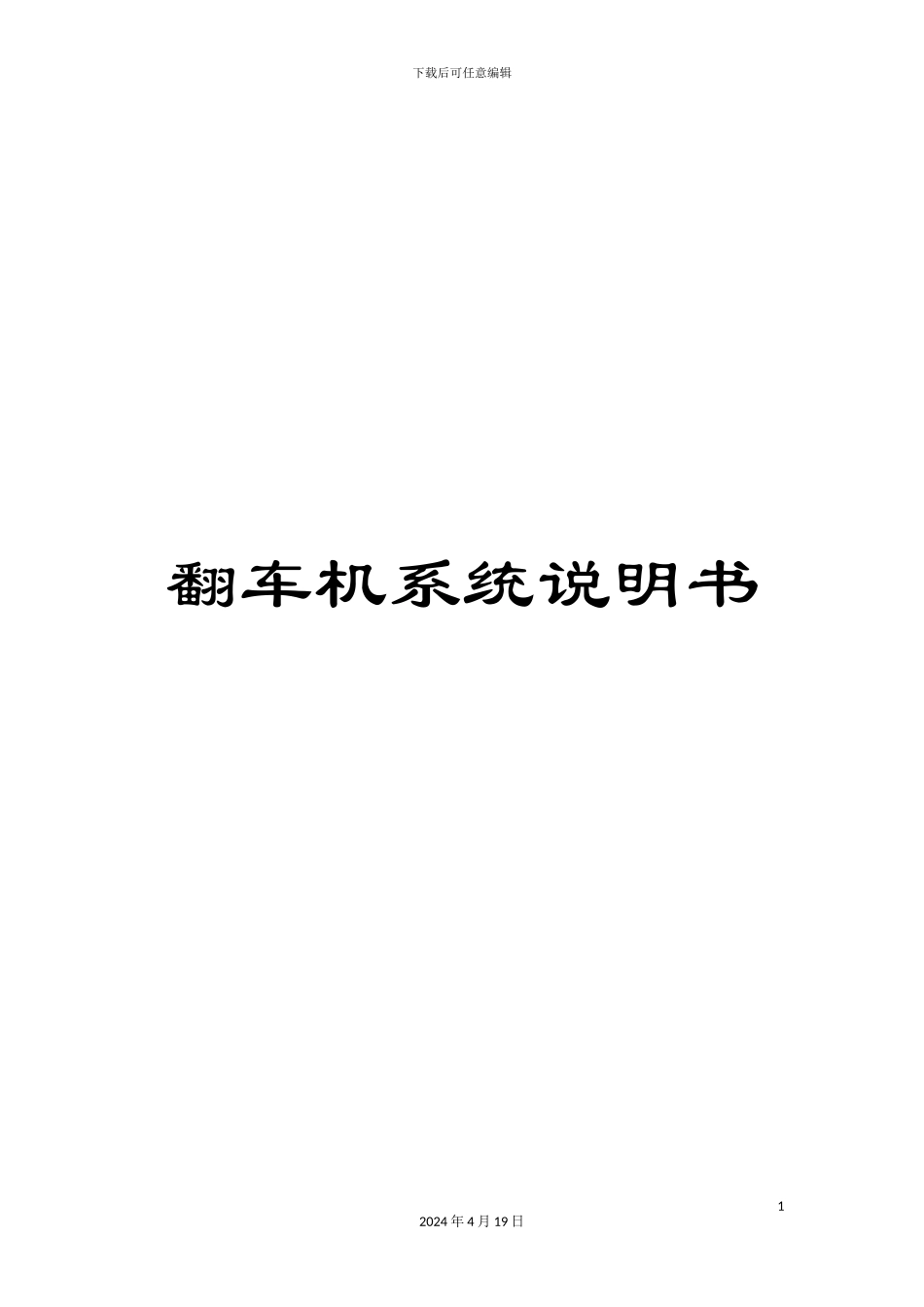

翻车机系统说明书

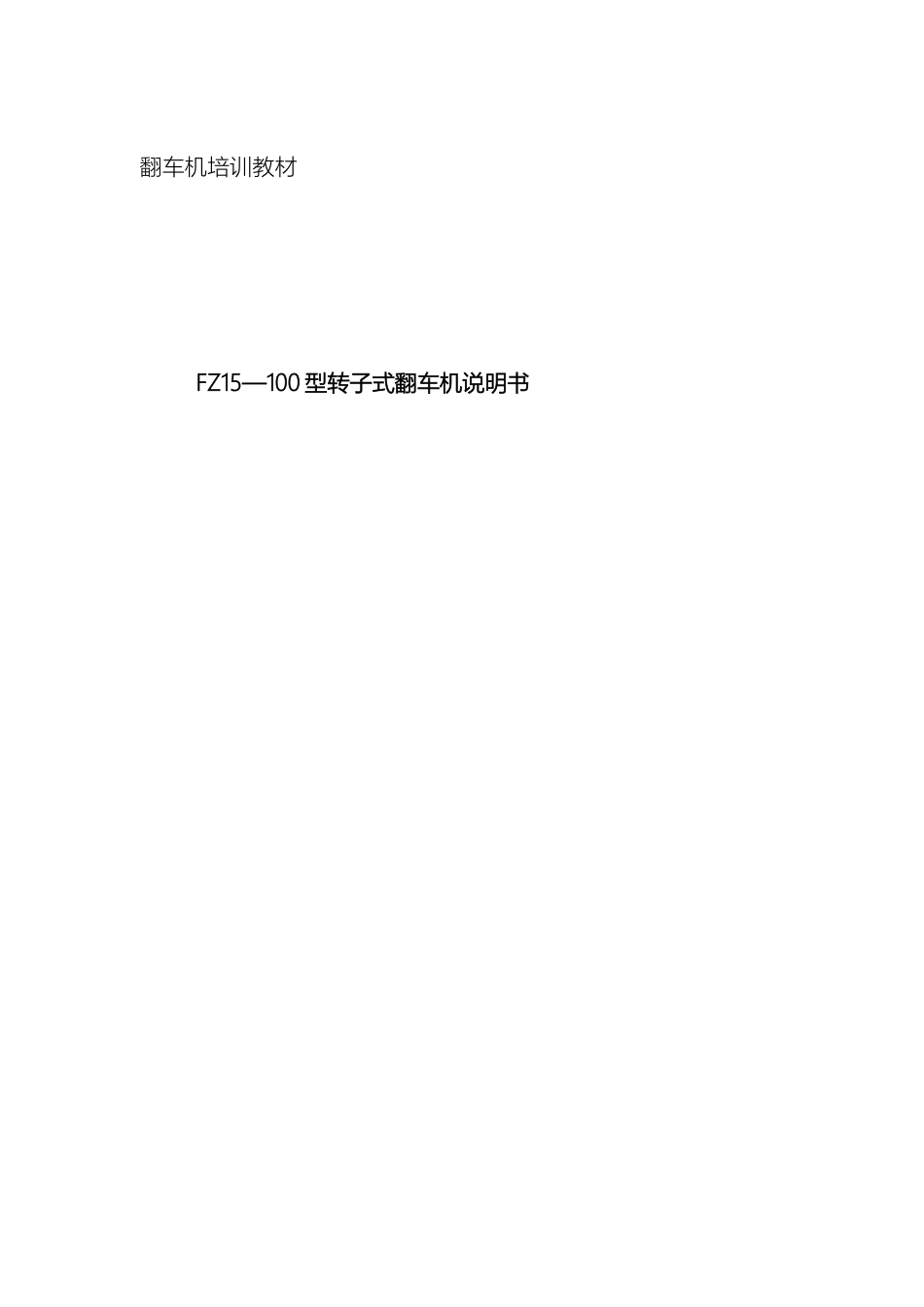

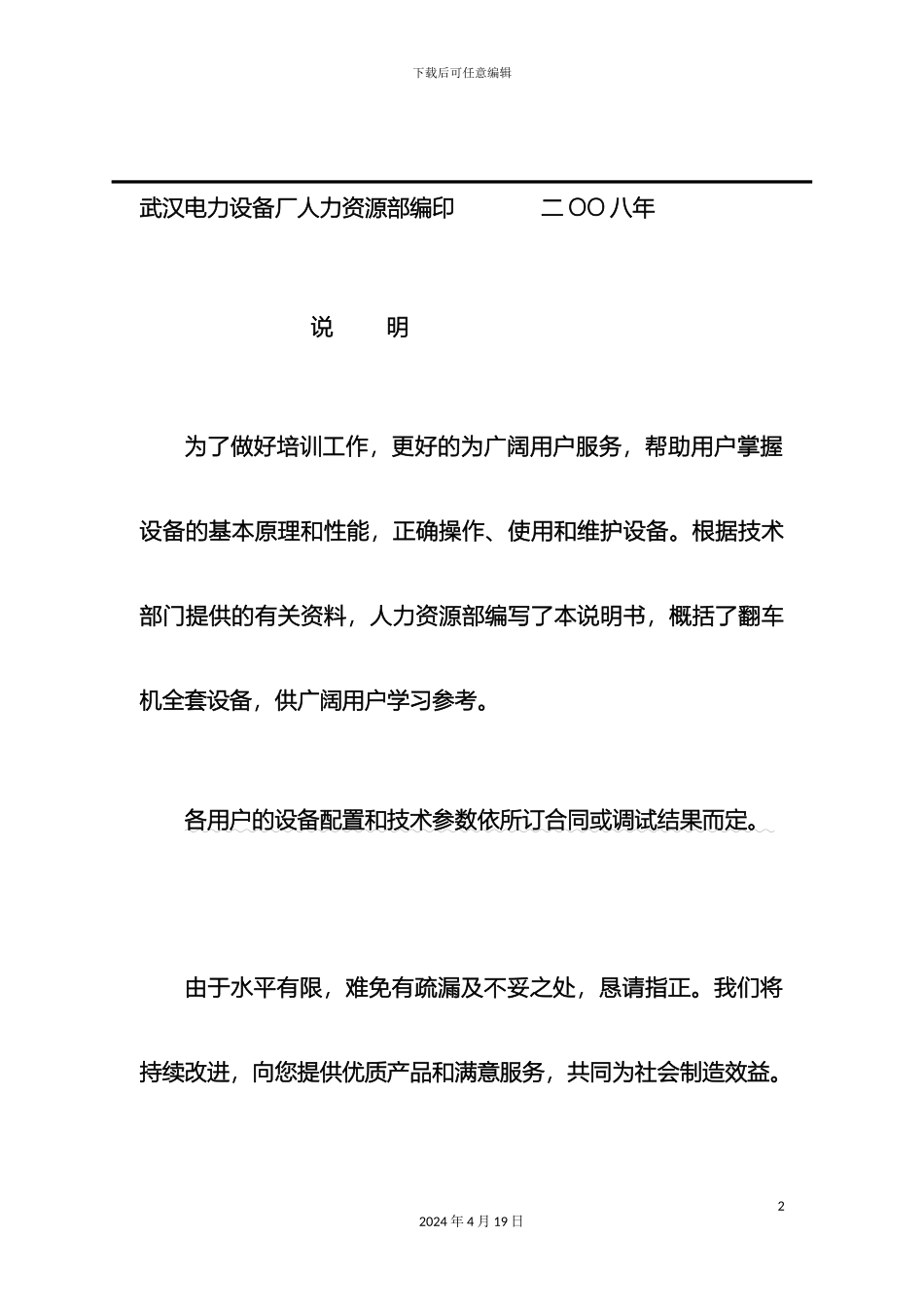

下载后可任意编辑翻车机系统说明书12024 年 4 月 19 日翻车机培训教材FZ15—100 型转子式翻车机说明书下载后可任意编辑武汉电力设备厂人力资源部编印 二 OO 八年 说 明为了做好培训工作，更好的为广阔用户服务，帮助用户掌握设备的基本原理和性能，正确操作、使用和维护设备。根据技术部门提供的有关资料，人力资源部编写了本说明书，概括了翻车机全套设备，供广阔用户学习参考。各用户的设备配置和技术参数依所订合同或调试结果而定。由于水平有限，难免有疏漏及不妥之处，恳请指正。我们将持续改进，向您提供优质产品和满意服务，共同为社会制造效益。22024 年 4 月 19 日下载后可任意编辑第一部分 C2型翻车机一、用 途C2型转子式翻车机适用于大型火力发电厂、化工厂、水泥厂、港口及冶金行业的焦化厂、烧结厂等，用于翻卸各种准轨铁路敞车运载的煤炭、矿石及其它散装物料。二、规格、性能l.翻卸形式: C 形转子式2.翻卸车辆最大重量： 110T 3.最大翻卸角度: 17504.翻车机最大回转速度： 1.04r/min5.适用翻卸车辆规格: 长：11938～14038mm宽：3100～3243mm高：2790～3293mm 32024 年 4 月 19 日下载后可任意编辑6.翻卸车辆轨距: 1435mm7.击振力： 0～18KN8.翻车机驱动功率: 2×45KW9.液压站电机功率： 15KW 10.外形尺寸： 长×宽×高 21650×7800×8410mm l2.总重量: 109.4T 三、翻车机结构C2 型转子式翻车机由以下几部分组成:l．回转框架 2.传动装置 3.夹车机构4.靠板振动装置 5.托 辊 6.导煤板 7.电缆支架．(一)回转框架回转框架由两个 C 形端盘和三根箱形梁用高强螺栓连接成一个回转体，由两端盘上的滚道置于托辊上作回转运动。在端盘上42024 年 4 月 19 日下载后可任意编辑除滚道外还有齿条以驱动回转框架作往返回转运动，在一根叫做托车粱的箱形梁上装有轨道以停靠车辆，设置有液压站，并用来作为靠板振动装置的一个支撑点。在一根叫做靠车梁的箱形梁上装有推动靠板振动装置液压油缸的支座，及夹车装置油缸座和夹车臂的支座。在第三根梁上装有夹车装置油缸座和夹车臂支座。(二)传动装置传动装置主要由电机、减速机和制动器组成，用于驱动回转框架作往返回转运动。(三)夹车机构夹车机构由两对压车臂组成，夹车臂上与车帮接触部分装有缓冲橡胶，不损车帮。每个压车臂由两个油缸驱动，翻卸前压住车辆，在翻卸过程中，车辆弹簧的释放由液压系统补偿。(四)靠板振动装置52024 年 4 月 ...
