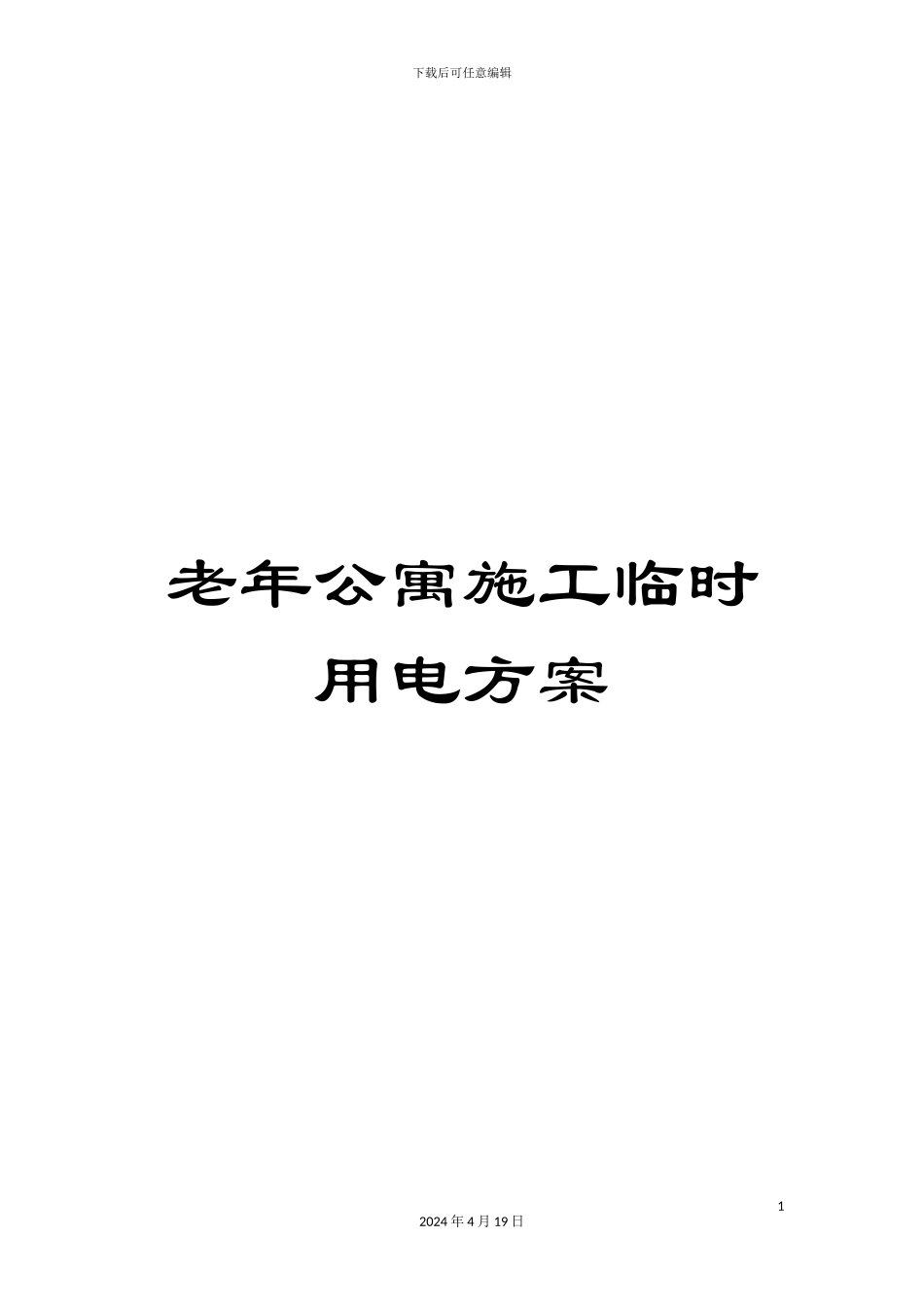

老年公寓施工临时用电方案

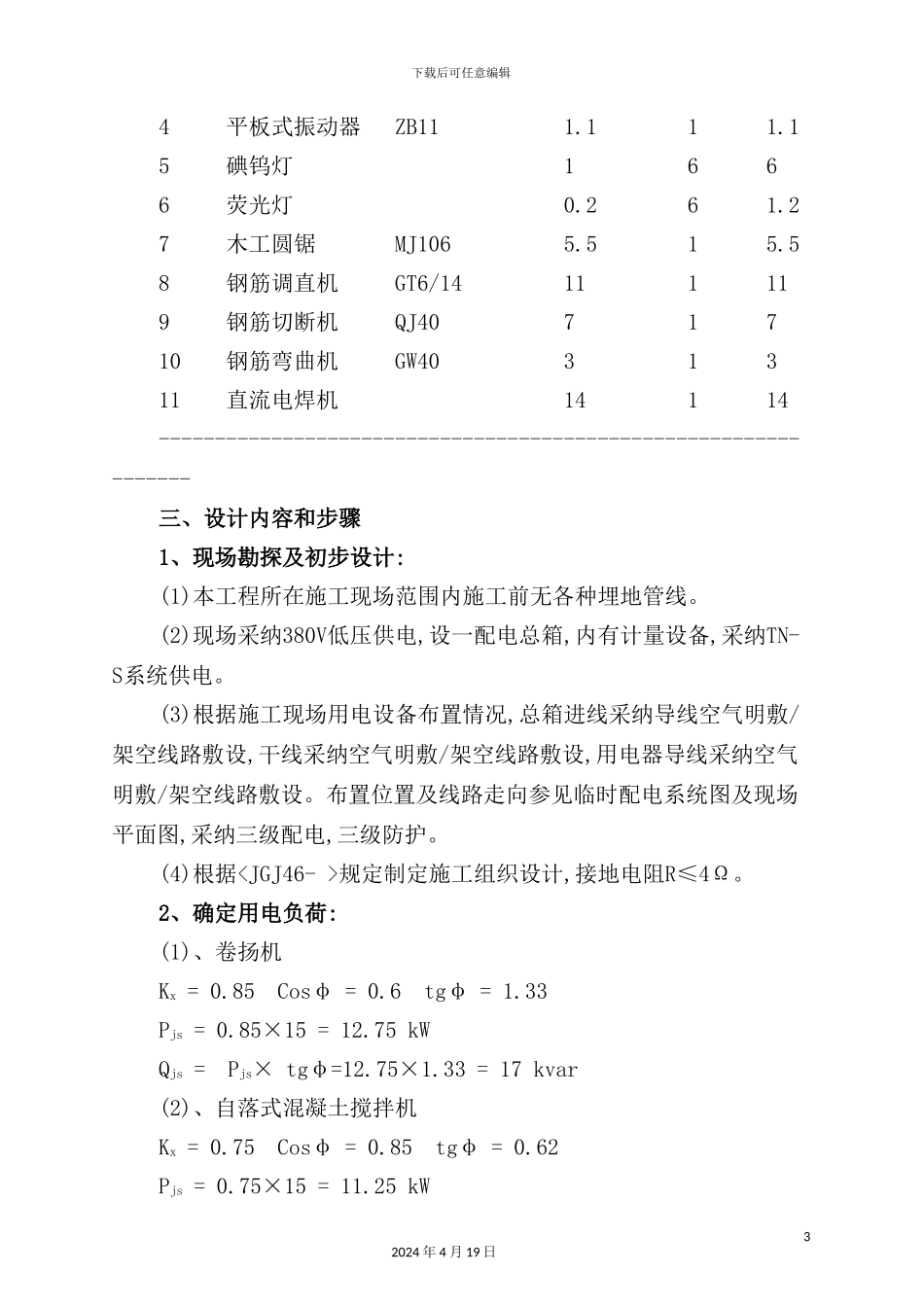

下载后可任意编辑老年公寓施工临时用电方案12024 年 4 月 19 日下载后可任意编辑永安老年公寓施工临时用电方案计算书永安市爱心老年公寓工程; 工程建设地点:永安市第四医院内(黄历村平顶山);属于框架结构; 地上4层;建筑高度:15.06m;标准层层高:3.6m ;总建筑面积:7002.55平方米;总工期:240天。本工程由永安市第四医院投资建设,泉州市市政园林古建筑设计院有限公司设计,永安市华宇建设工程有限责任公司组织施工。一、编制依据<低压配电设计法律规范>GB50054-95中国建筑工业出版社<建筑工程施工现场供电安全法律规范>GB50194-93中国建筑工业出版社<通用用电设备配电设计法律规范>GB50055-93中国建筑工业出版社<供配电系统设计法律规范>GB50052-95中国建筑工业出版社<施工现场临时用电安全技术法律规范>JGJ46- 中国建筑工业出版社<建筑施工安全检查标准>JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 卷扬机 JJZ-1 7.5 2 15 2 JD350 15 1 15 3 插入式振动器 ZX50C 1.1 2 2.2 22024 年 4 月 19 日下载后可任意编辑4 平板式振动器 ZB11 1.1 1 1.1 5 碘钨灯 1 6 6 6 荧光灯 0.2 6 1.2 7 木工圆锯 MJ106 5.5 1 5.5 8 钢筋调直机 GT6/14 11 1 11 9 钢筋切断机 QJ40 7 1 7 10 钢筋弯曲机 GW40 3 1 3 11 直流电焊机 14 1 14 ----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采纳380V低压供电,设一配电总箱,内有计量设备,采纳TN-S系统供电。(3)根据施工现场用电设备布置情况,总箱进线采纳导线空气明敷/架空线路敷设,干线采纳空气明敷/架空线路敷设,用电器导线采纳空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电,三级防护。(4)根据规定制定施工组织设计,接地电阻R≤4Ω。2、确定用电负荷:(1)、卷扬机Kx = 0.85 Cosφ = 0.6 tgφ = 1.33Pjs = 0.85×15 = 12.75 kWQjs = Pjs× tgφ=12.75×1.33 = 17 kvar(2)、自落式混凝土搅拌机Kx = 0.75 Cosφ = 0.85 tgφ = 0.62Pjs = 0.75×15 = 11.25 kW32024 年 4 月 19 日下载后可任意编辑Qjs = P...
