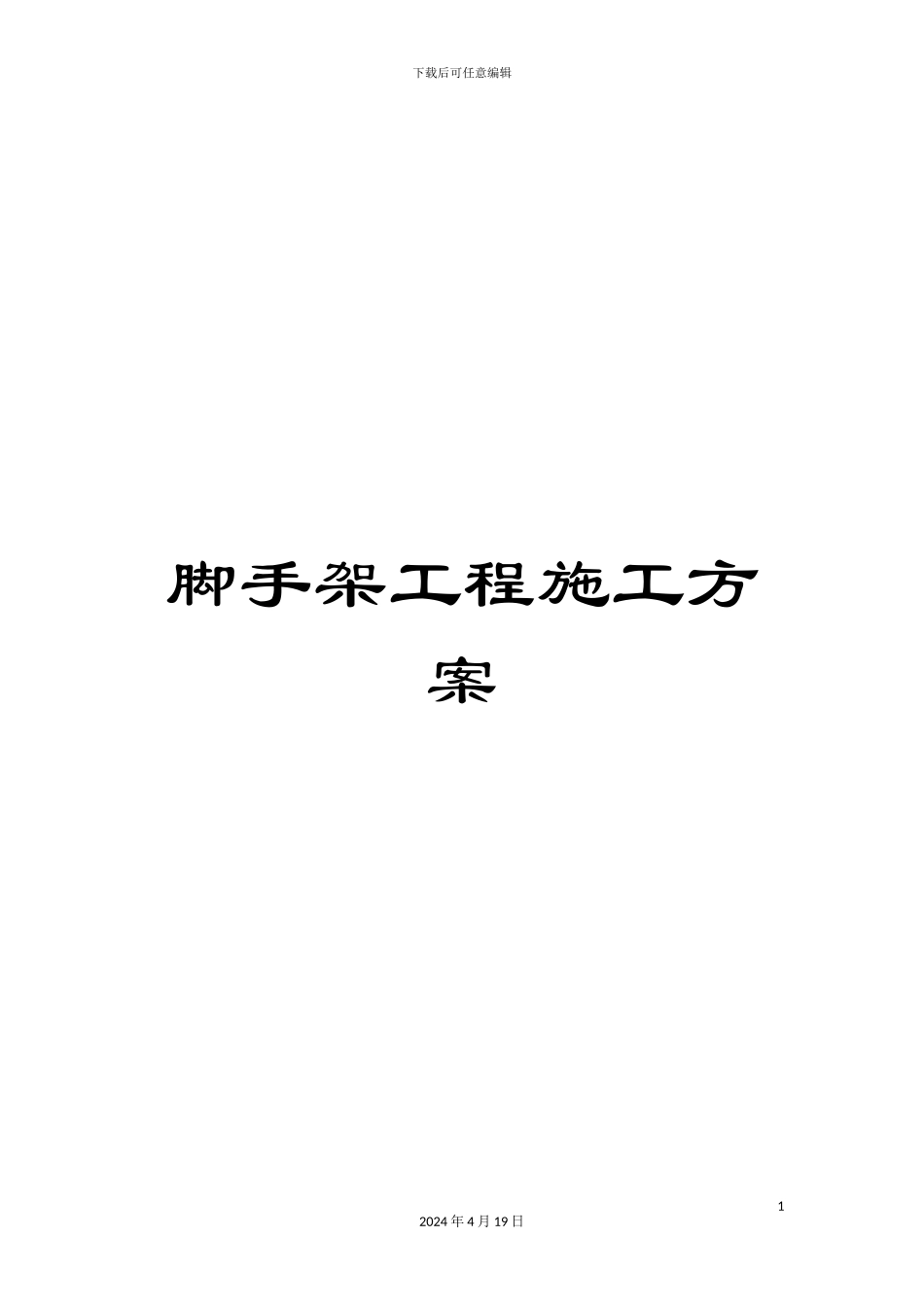

脚手架工程施工方案VIP专享

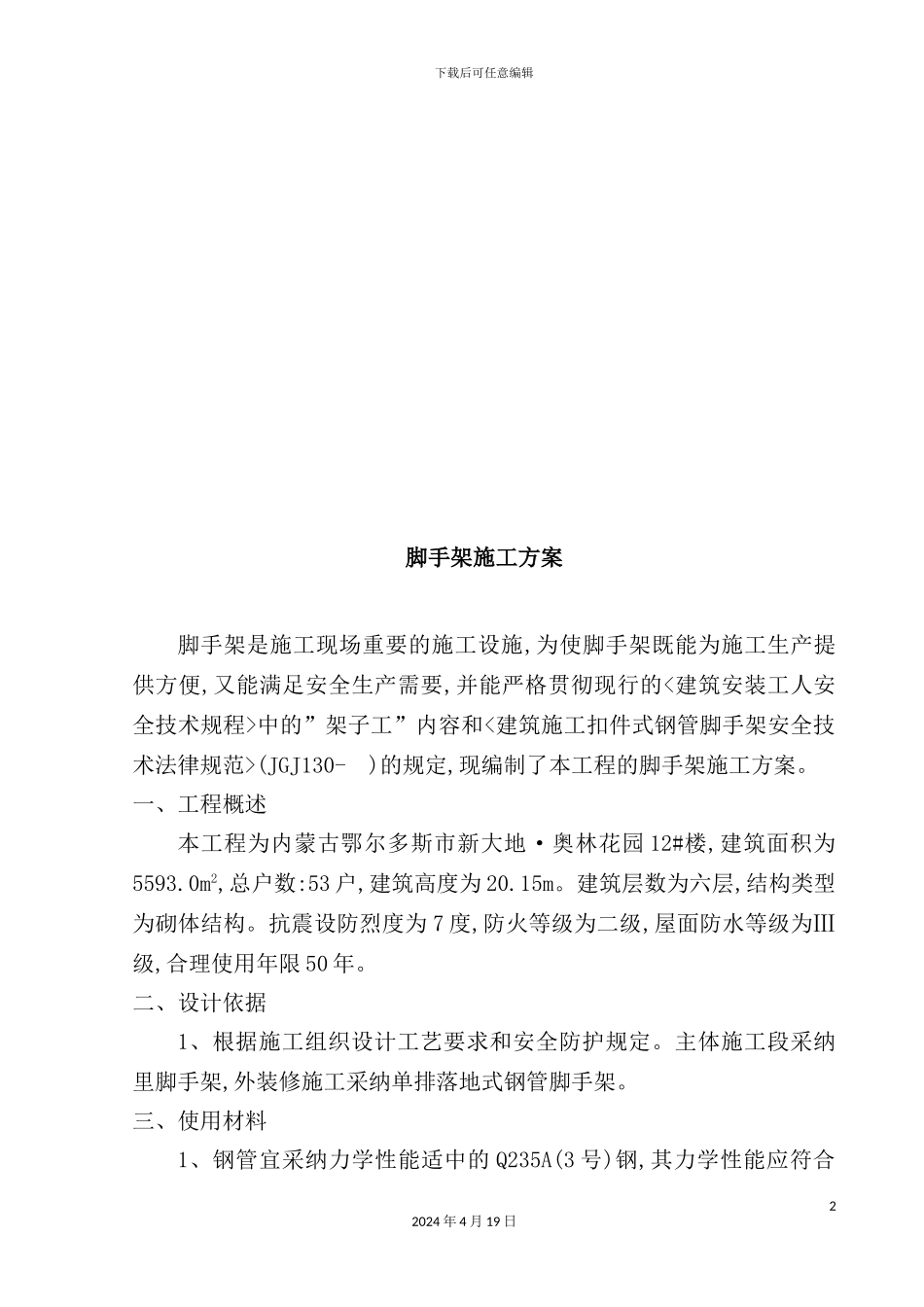

下载后可任意编辑脚手架工程施工方案12024 年 4 月 19 日下载后可任意编辑脚手架施工方案脚手架是施工现场重要的施工设施,为使脚手架既能为施工生产提供方便,又能满足安全生产需要,并能严格贯彻现行的<建筑安装工人安全技术规程>中的”架子工”内容和<建筑施工扣件式钢管脚手架安全技术法律规范>(JGJ130- )的规定,现编制了本工程的脚手架施工方案。一、工程概述 本工程为内蒙古鄂尔多斯市新大地·奥林花园 12#楼,建筑面积为5593.0m2,总户数:53 户,建筑高度为 20.15m。建筑层数为六层,结构类型为砌体结构。抗震设防烈度为 7 度,防火等级为二级,屋面防水等级为Ⅲ级,合理使用年限 50 年。二、设计依据1、根据施工组织设计工艺要求和安全防护规定。主体施工段采纳里脚手架,外装修施工采纳单排落地式钢管脚手架。三、使用材料1、钢管宜采纳力学性能适中的 Q235A(3 号)钢,其力学性能应符合22024 年 4 月 19 日下载后可任意编辑国家现行标准<碳素结构钢>(GB/T 700)中 Q235-A 级钢的规定。每批钢材进场时,应有材质检验合格证。2、钢管选用外径 48mm,壁厚 3.5mm 的焊接钢管。立杆、纵向水平杆和斜杆的最大长度为 6.0m,横向水平杆长度 2.0m。3、根据<可铸铁分类及技术条件>(GB 978 一 67)的规定,扣件采纳机械性能不低于 KTH330—08 的可锻铸铁制造。铸件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余、披缝、毛刺、氧化皮等清除洁净。4、扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于 5mm。5、扣件活动部位应灵活转动,旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板采纳竹串脚手板,竹片厚度＞5cm,螺栓孔直径＜1cm,长3m,宽 25cm。竹脚手板采纳由毛竹或楠竹制作的竹串片板。8、钢管及扣件报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀:扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采纳金黄色,栏杆采纳红白相间色,扣件刷暗红色防锈漆。四、搭设说明1、本工程建筑高度为 20.15m,可采纳单排钢管脚手架,遇门窗口时,增设立杆和纵向水平杆,施工作业层为一层,铺脚手板一层,考虑到安全生产文明施工,采纳外挂密目式安全立网,4m 处挂首层平网,13m 处挂二层平网,并挂随层网一道。2、立杆间距多采纳 1.8m,参插 1.35m、1.5m、1.2m、0.8m,见脚手架南、北、侧立面图。3、纵向水平杆除 1.0m 以下为 1.3m 外,其余步距均为 1.5m,共 1...
