脚手架搭设方案设计模板

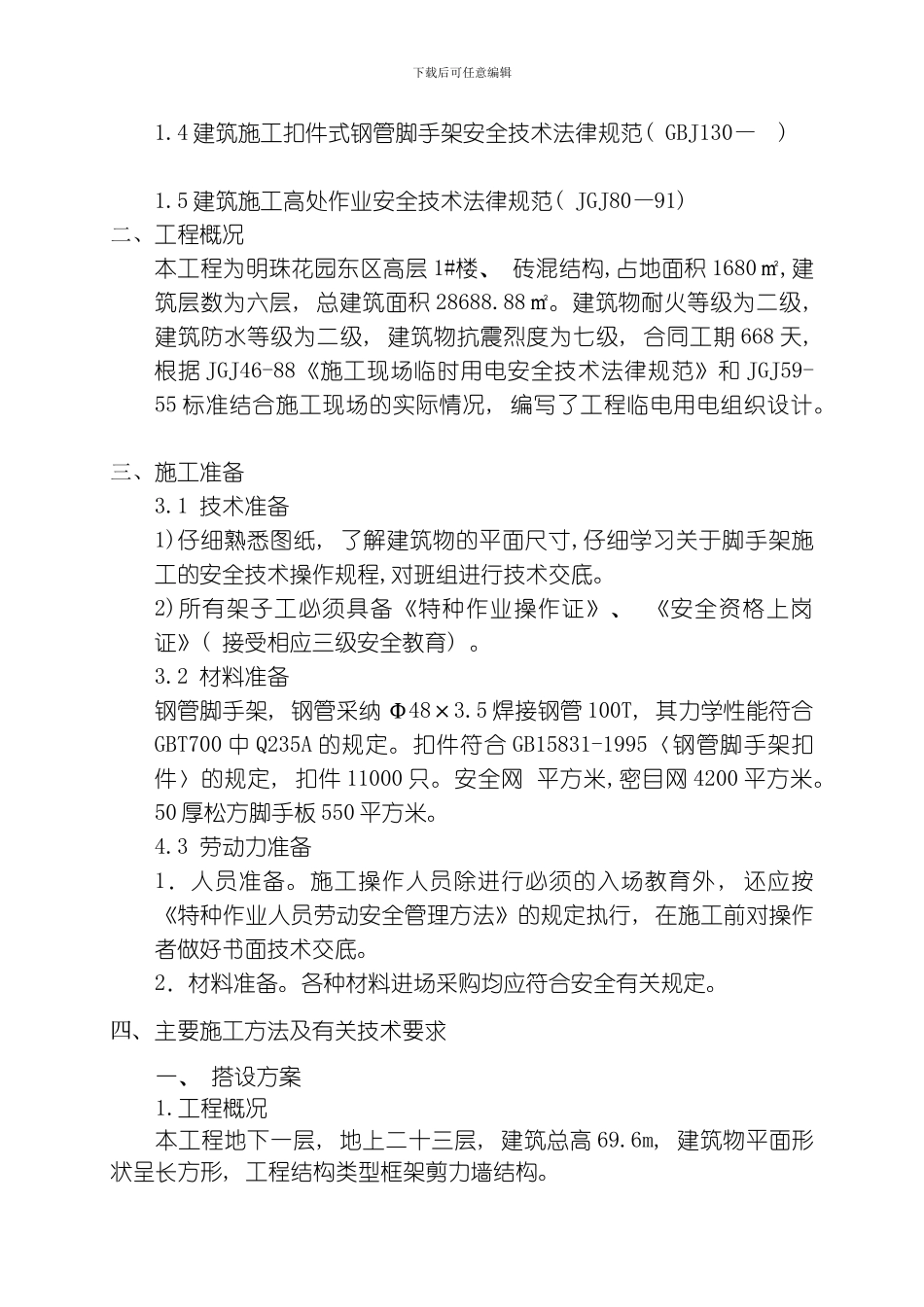

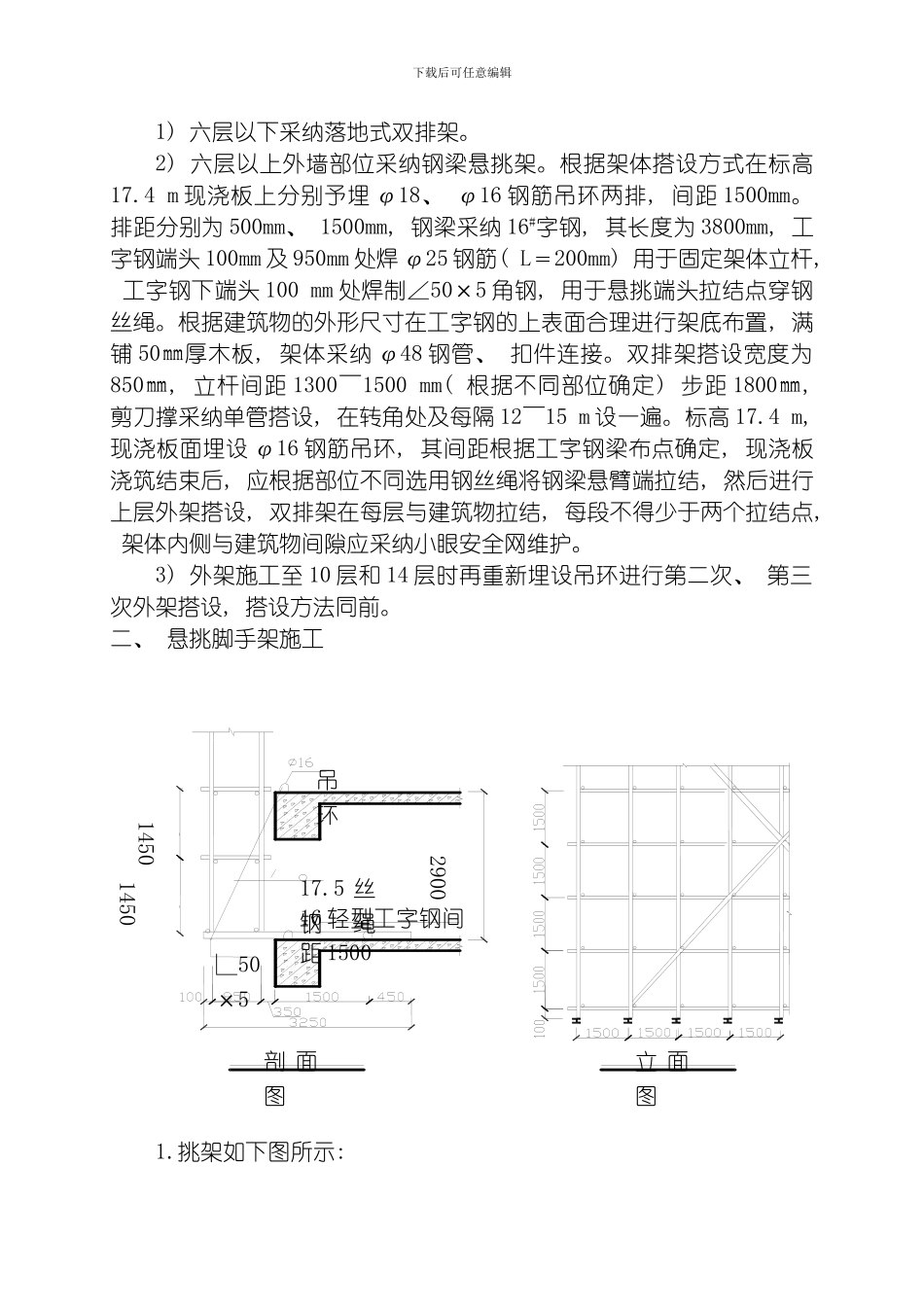

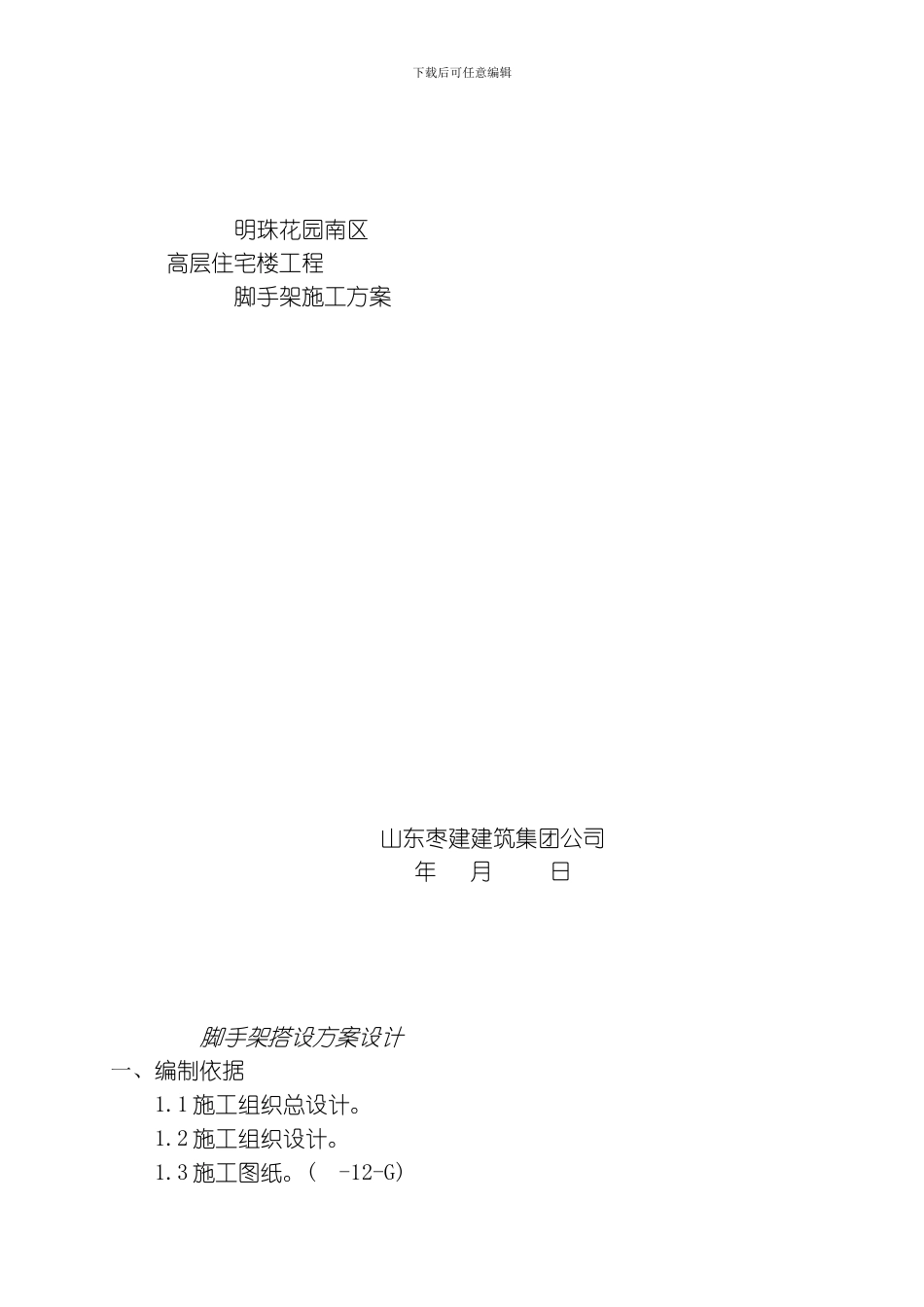

下载后可任意编辑明珠花园南区高层住宅楼工程脚手架施工方案山东枣建建筑集团公司年 月 日脚手架搭设方案设计一、编制依据 1.1 施工组织总设计。 1.2 施工组织设计。 1.3 施工图纸。( -12-G) 下载后可任意编辑1.4 建筑施工扣件式钢管脚手架安全技术法律规范( GBJ130— ) 1.5 建筑施工高处作业安全技术法律规范( JGJ80—91) 二、工程概况 本工程为明珠花园东区高层 1#楼、 砖混结构,占地面积 1680㎡,建筑层数为六层, 总建筑面积 28688.88㎡。建筑物耐火等级为二级, 建筑防水等级为二级, 建筑物抗震烈度为七级, 合同工期 668 天, 根据 JGJ46-88《施工现场临时用电安全技术法律规范》和 JGJ59-55 标准结合施工现场的实际情况, 编写了工程临电用电组织设计。 三、施工准备 3.1 技术准备 1)仔细熟悉图纸, 了解建筑物的平面尺寸,仔细学习关于脚手架施工的安全技术操作规程,对班组进行技术交底。 2)所有架子工必须具备《特种作业操作证》、 《安全资格上岗证》( 接受相应三级安全教育) 。 3.2 材料准备 钢管脚手架, 钢管采纳 Φ48×3.5 焊接钢管 100T, 其力学性能符合GBT700 中 Q235A 的规定。扣件符合 GB15831-1995〈钢管脚手架扣件〉的规定, 扣件 11000 只。安全网 平方米,密目网 4200 平方米。50 厚松方脚手板 550 平方米。 4.3 劳动力准备1．人员准备。施工操作人员除进行必须的入场教育外, 还应按《特种作业人员劳动安全管理方法》的规定执行, 在施工前对操作者做好书面技术交底。 2．材料准备。各种材料进场采购均应符合安全有关规定。 四、主要施工方法及有关技术要求 一、 搭设方案1.工程概况本工程地下一层, 地上二十三层, 建筑总高 69.6m, 建筑物平面形状呈长方形, 工程结构类型框架剪力墙结构。下载后可任意编辑1) 六层以下采纳落地式双排架。2) 六层以上外墙部位采纳钢梁悬挑架。根据架体搭设方式在标高17.4 m 现浇板上分别予埋 φ18、 φ16 钢筋吊环两排, 间距 1500mm。排距分别为 500mm、 1500mm, 钢梁采纳 16#字钢, 其长度为 3800mm, 工字钢端头 100mm 及 950mm 处焊 φ25 钢筋( L＝200mm) 用于固定架体立杆, 工字钢下端头 100 mm 处焊制∠50×5 角钢, 用于悬挑端头拉结点穿钢丝绳。根据建筑物的外形尺寸在工字钢的上表面合理进行架底布置, 满铺 50㎜厚木板, 架体采纳 φ48 钢管、 扣件连接。双排架搭设宽度为850㎜, ...
