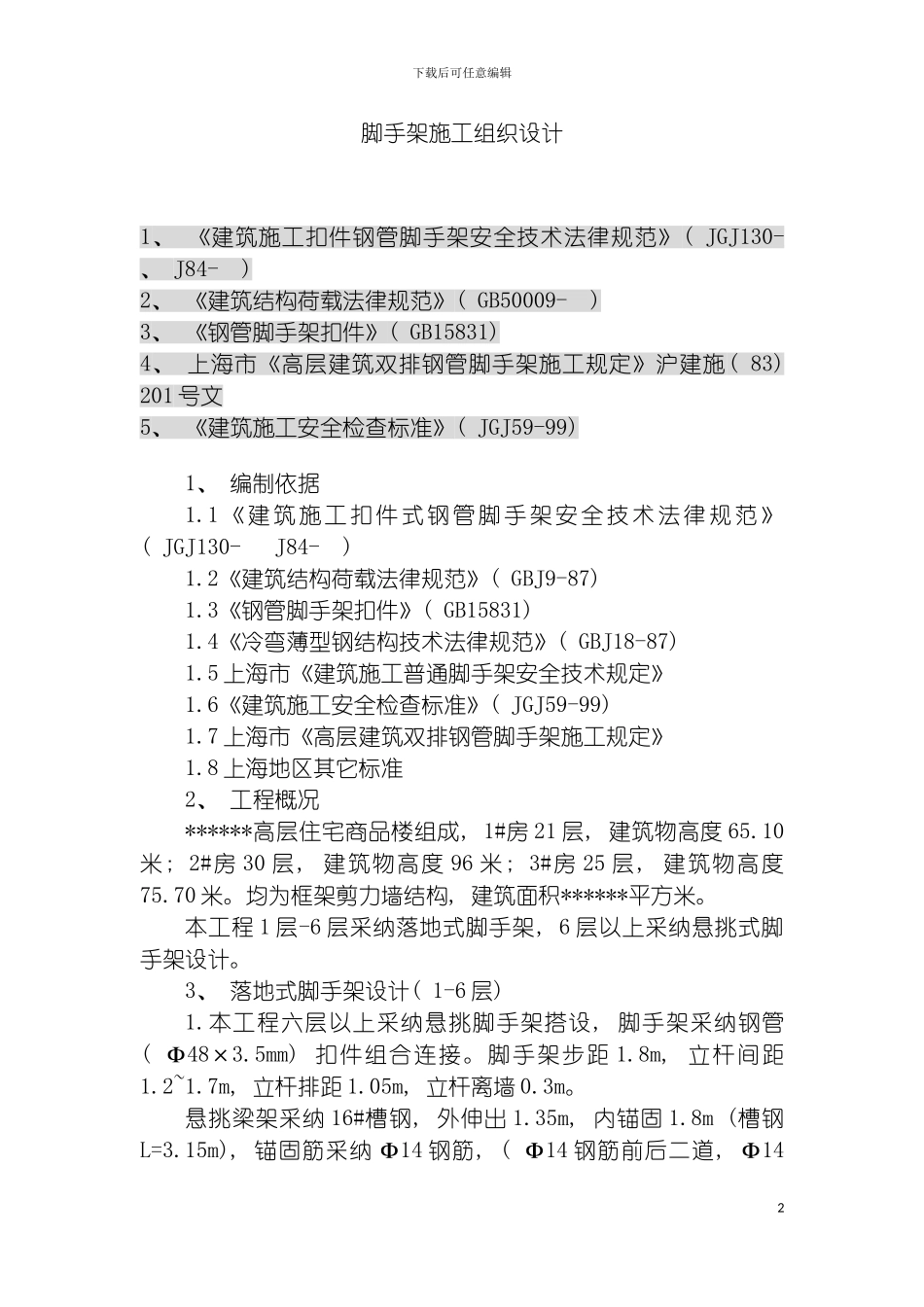

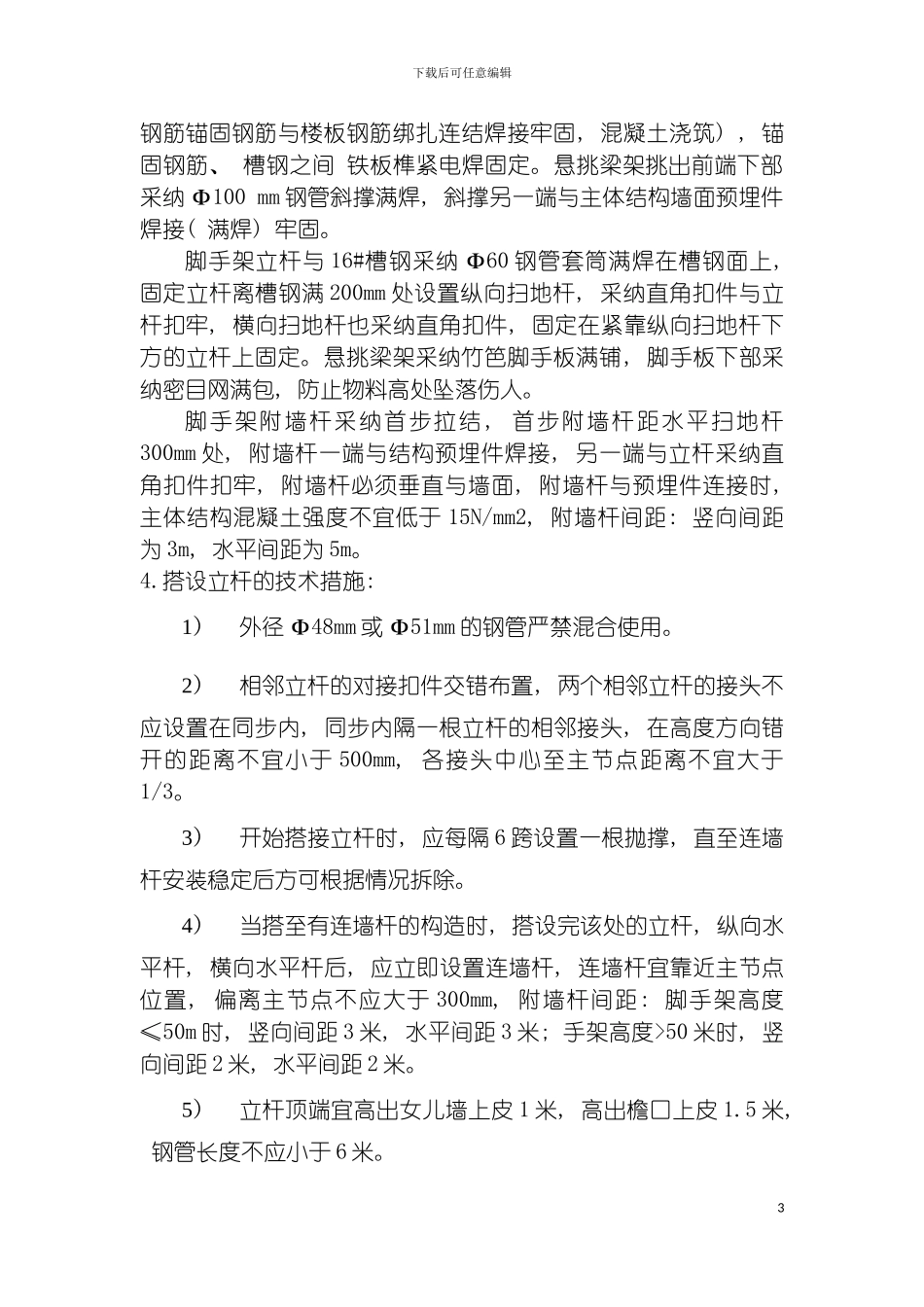

下载后可任意编辑脚手架施工组织设计悬挑1下载后可任意编辑脚手架施工组织设计1、 《建筑施工扣件钢管脚手架安全技术法律规范》( JGJ130- 、 J84- ) 2、 《建筑结构荷载法律规范》( GB50009- ) 3、 《钢管脚手架扣件》( GB15831) 4、 上海市《高层建筑双排钢管脚手架施工规定》沪建施( 83) 201 号文5、 《建筑施工安全检查标准》( JGJ59-99) 1、 编制依据1.1《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130- J84- ) 1.2《建筑结构荷载法律规范》( GBJ9-87) 1.3《钢管脚手架扣件》( GB15831) 1.4《冷弯薄型钢结构技术法律规范》( GBJ18-87) 1.5 上海市《建筑施工普通脚手架安全技术规定》1.6《建筑施工安全检查标准》( JGJ59-99) 1.7 上海市《高层建筑双排钢管脚手架施工规定》1.8 上海地区其它标准2、 工程概况******高层住宅商品楼组成, 1#房 21 层, 建筑物高度 65.10米; 2#房 30 层, 建筑物高度 96 米; 3#房 25 层, 建筑物高度75.70 米。均为框架剪力墙结构, 建筑面积******平方米。本工程 1 层-6 层采纳落地式脚手架, 6 层以上采纳悬挑式脚手架设计。3、 落地式脚手架设计( 1-6 层) 1.本工程六层以上采纳悬挑脚手架搭设, 脚手架采纳钢管( Ф48×3.5mm) 扣件组合连接。脚手架步距 1.8m, 立杆间距1.2~1.7m, 立杆排距 1.05m, 立杆离墙 0.3m。悬挑梁架采纳 16#槽钢, 外伸出 1.35m, 内锚固 1.8m (槽钢L=3.15m), 锚固筋采纳 Ф14 钢筋, ( Ф14 钢筋前后二道, Ф142下载后可任意编辑钢筋锚固钢筋与楼板钢筋绑扎连结焊接牢固, 混凝土浇筑) , 锚固钢筋、 槽钢之间 铁板榫紧电焊固定。悬挑梁架挑出前端下部采纳 Ф100 mm 钢管斜撑满焊, 斜撑另一端与主体结构墙面预埋件焊接( 满焊) 牢固。脚手架立杆与 16#槽钢采纳 Ф60 钢管套筒满焊在槽钢面上, 固定立杆离槽钢满 200mm 处设置纵向扫地杆, 采纳直角扣件与立杆扣牢, 横向扫地杆也采纳直角扣件, 固定在紧靠纵向扫地杆下方的立杆上固定。悬挑梁架采纳竹笆脚手板满铺, 脚手板下部采纳密目网满包, 防止物料高处坠落伤人。脚手架附墙杆采纳首步拉结 , 首步附墙杆距水平扫地杆300mm 处, 附墙杆一端与结构预埋件焊接, 另一端与立杆采纳直角扣件扣牢, 附墙杆必须垂直与墙面, 附墙杆与预埋件连接时, 主体结构混凝土强度不宜低于 15N/mm2, 附墙杆间距: 竖向间距为 3m, 水平间距为...
