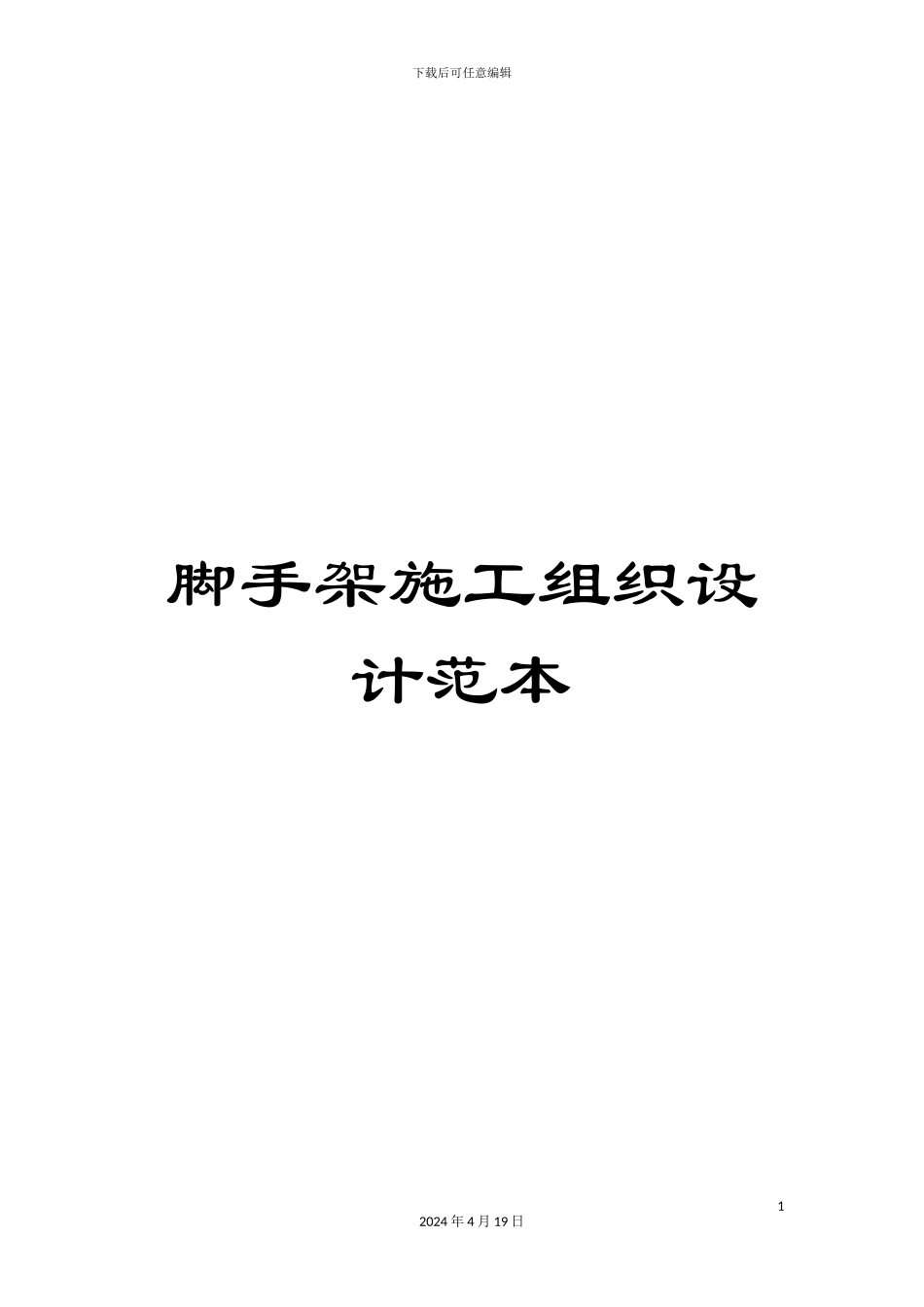

脚手架施工组织设计范本VIP专享

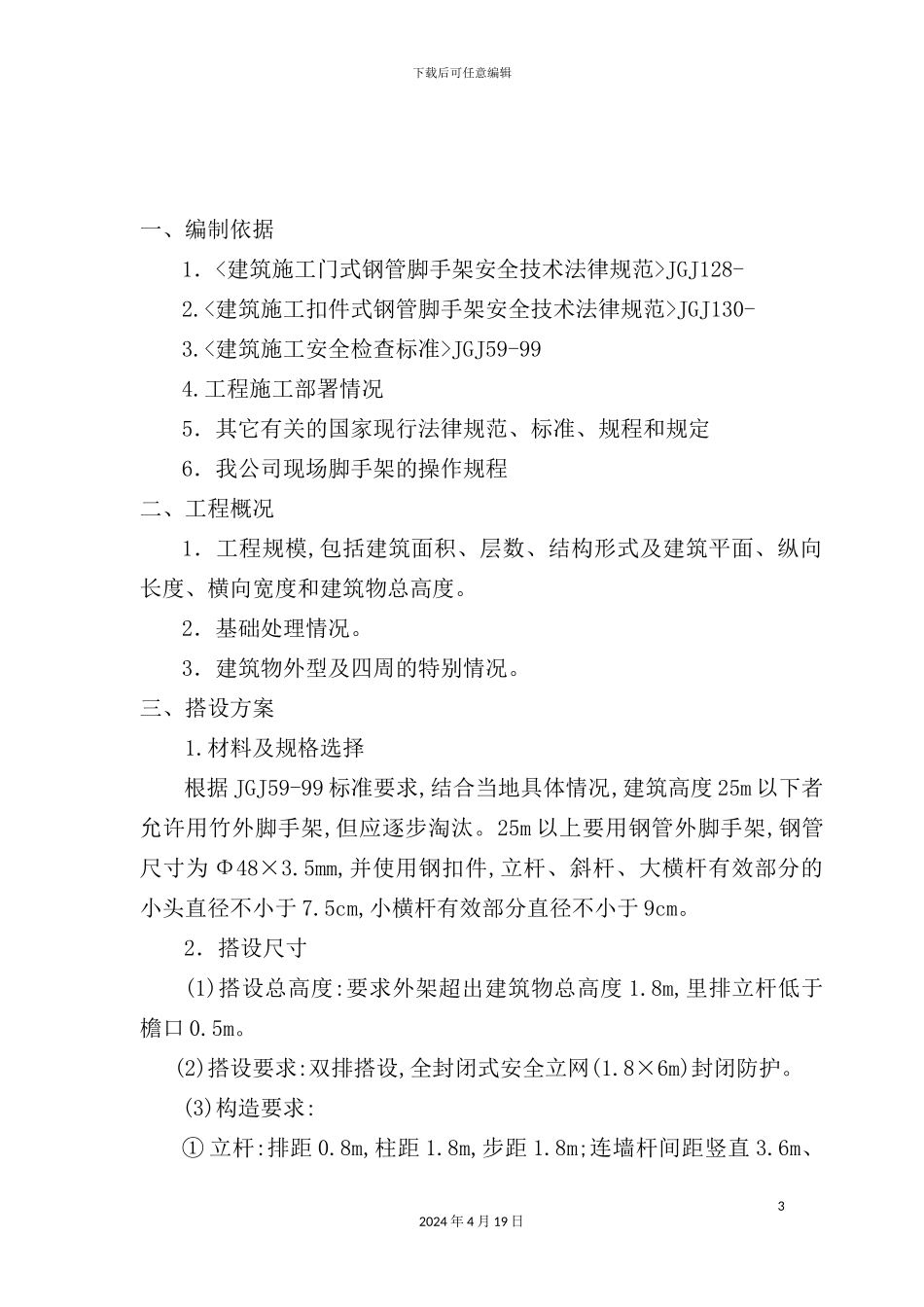

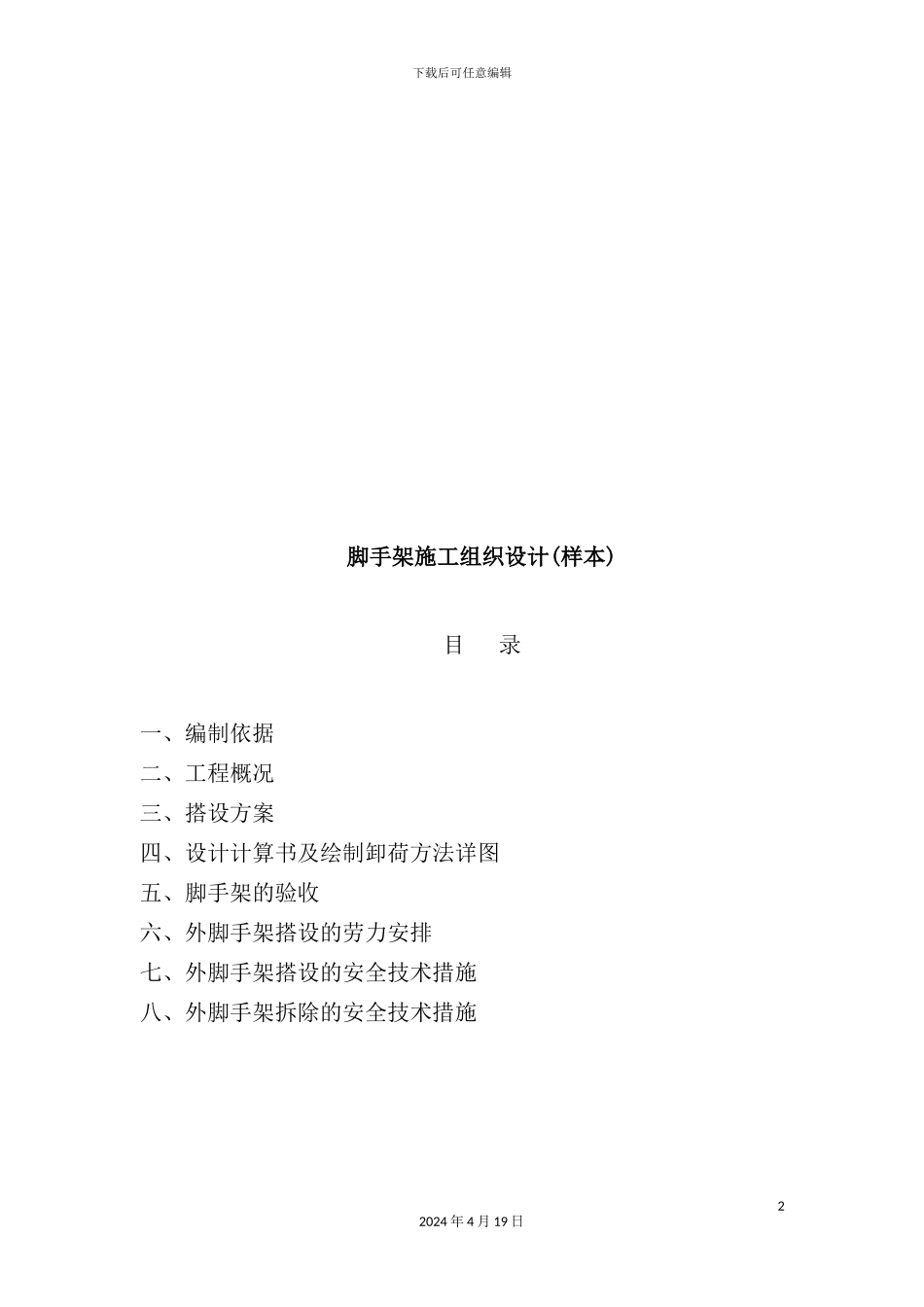

下载后可任意编辑脚手架施工组织设计范本12024 年 4 月 19 日下载后可任意编辑脚手架施工组织设计(样本)目 录一、编制依据二、工程概况三、搭设方案四、设计计算书及绘制卸荷方法详图五、脚手架的验收六、外脚手架搭设的劳力安排七、外脚手架搭设的安全技术措施八、外脚手架拆除的安全技术措施22024 年 4 月 19 日下载后可任意编辑一、编制依据1．<建筑施工门式钢管脚手架安全技术法律规范>JGJ128- 2.<建筑施工扣件式钢管脚手架安全技术法律规范>JGJ130- 3.<建筑施工安全检查标准>JGJ59-994.工程施工部署情况5．其它有关的国家现行法律规范、标准、规程和规定6．我公司现场脚手架的操作规程二、工程概况1．工程规模,包括建筑面积、层数、结构形式及建筑平面、纵向长度、横向宽度和建筑物总高度。2．基础处理情况。3．建筑物外型及四周的特别情况。三、搭设方案 1.材料及规格选择根据 JGJ59-99 标准要求,结合当地具体情况,建筑高度 25m 以下者允许用竹外脚手架,但应逐步淘汰。25m 以上要用钢管外脚手架,钢管尺寸为 Φ48×3.5mm,并使用钢扣件,立杆、斜杆、大横杆有效部分的小头直径不小于 7.5cm,小横杆有效部分直径不小于 9cm。2．搭设尺寸(1)搭设总高度:要求外架超出建筑物总高度 1.8m,里排立杆低于檐口 0.5m。 (2)搭设要求:双排搭设,全封闭式安全立网(1.8×6m)封闭防护。(3)构造要求:① 立杆:排距 0.8m,柱距 1.8m,步距 1.8m;连墙杆间距竖直 3.6m、32024 年 4 月 19 日下载后可任意编辑水平 5.4m(即二点三跨);里排立杆距建筑物 0.2m;竹立杆搭设长度1.8m,用塑料绳或 8 号铅丝绑扎三道,立杆有效长度为 4m;钢立杆采纳对接,且接头交错布置,高度方向错开 500mm 以上,相邻接头不应在同步同跨内;竹立杆应埋入地下 30～50cm,底部夯实填以砖石,如遇松土或无法挖坑者,应设置纵横方向扫地杆;钢立杆应设置底座及垫木,并设置纵横方向扫地杆,连接于立杆上,离底座 30cm 左右;立杆垂直偏差:架高 30m 以下时,不大于架高的 1/200;30m 以上按1/400--1/600 控制,全高不得大于 100mm。② 大横杆:大横杆间距控制在 2×0.9m,即步距为 1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度不应小于 100mm,但不大于 200mm。竹架搭接长度不少于 1.5m,且保证大小头搭接,小头放在大头上面,接头要上下里外错开。③ 小横杆:小横杆帮在大横杆上面,(用竹子时大头要向外),伸出大横杆长度不小于 10cm;小横杆间距不大于 0.9...
