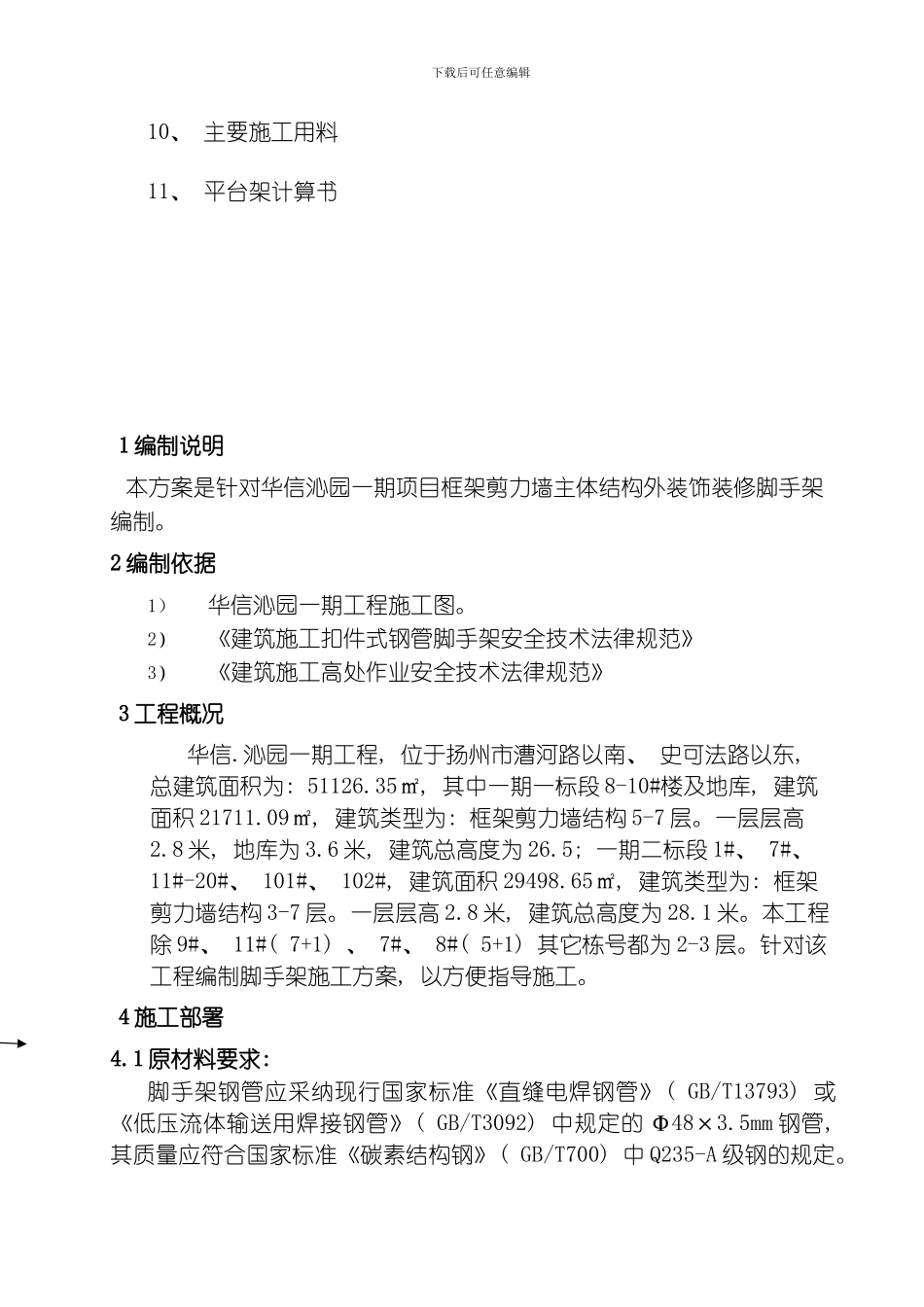

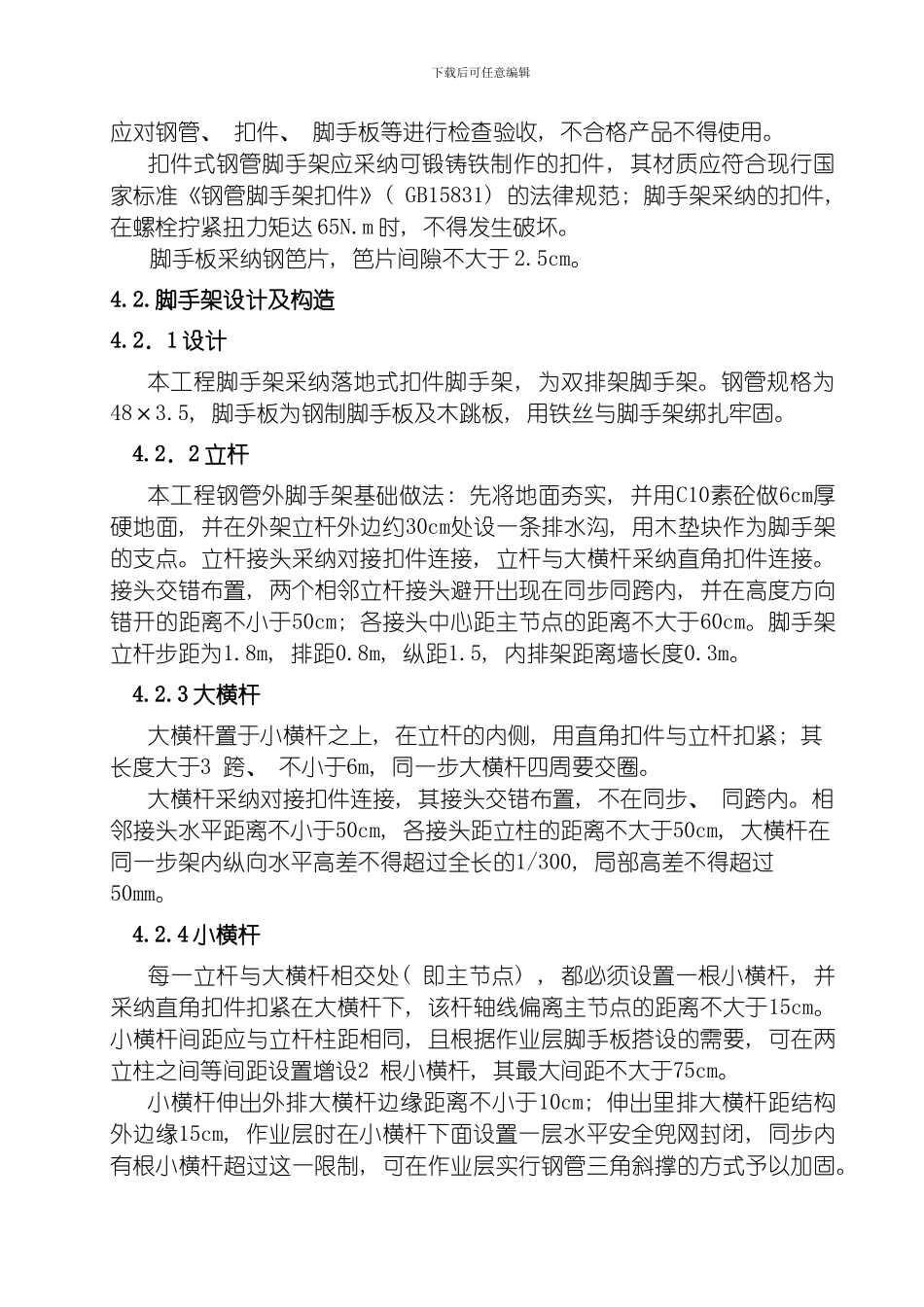

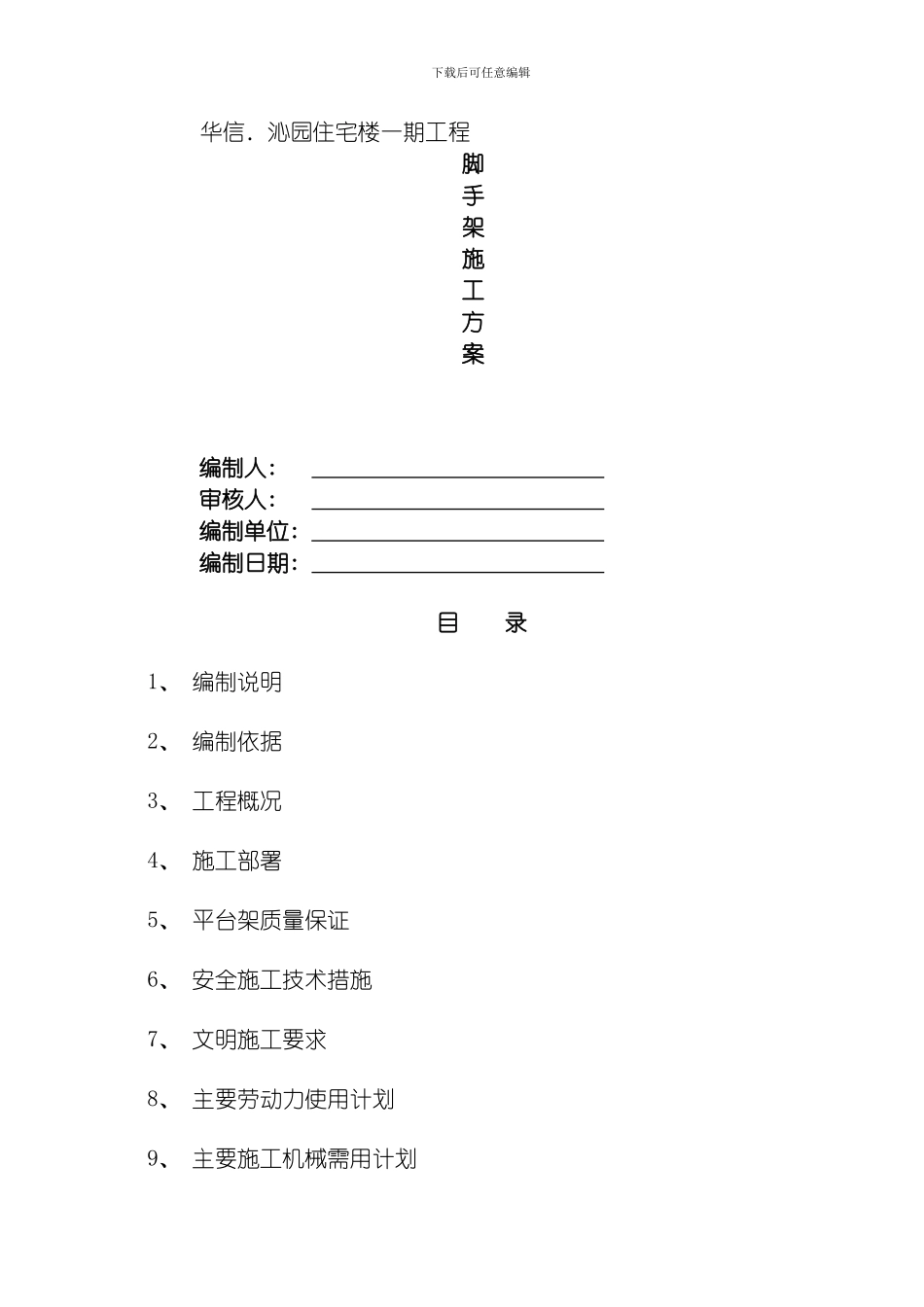

下载后可任意编辑华信．沁园住宅楼一期工程脚手架施工方案编制人: 审核人: 编制单位: 编制日期: 目 录1、 编制说明2、 编制依据3、 工程概况4、 施工部署5、 平台架质量保证6、 安全施工技术措施7、 文明施工要求8、 主要劳动力使用计划9、 主要施工机械需用计划下载后可任意编辑10、 主要施工用料11、 平台架计算书1 编制说明本方案是针对华信沁园一期项目框架剪力墙主体结构外装饰装修脚手架编制。2 编制依据1）华信沁园一期工程施工图。2）《建筑施工扣件式钢管脚手架安全技术法律规范》3）《建筑施工高处作业安全技术法律规范》3 工程概况华信.沁园一期工程, 位于扬州市漕河路以南、 史可法路以东, 总建筑面积为: 51126.35㎡, 其中一期一标段 8-10#楼及地库, 建筑面积 21711.09㎡, 建筑类型为: 框架剪力墙结构 5-7 层。一层层高2.8 米, 地库为 3.6 米, 建筑总高度为 26.5; 一期二标段 1#、 7#、 11#-20#、 101#、 102#, 建筑面积 29498.65㎡, 建筑类型为: 框架剪力墙结构 3-7 层。一层层高 2.8 米, 建筑总高度为 28.1 米。本工程除 9#、 11#( 7+1) 、 7#、 8#( 5+1) 其它栋号都为 2-3 层。针对该工程编制脚手架施工方案, 以方便指导施工。4 施工部署4.1 原材料要求:脚手架钢管应采纳现行国家标准《直缝电焊钢管》( GB/T13793) 或《低压流体输送用焊接钢管》( GB/T3092) 中规定的 Φ48×3.5mm 钢管, 其质量应符合国家标准《碳素结构钢》( GB/T700) 中 Q235-A 级钢的规定。下载后可任意编辑应对钢管、 扣件、 脚手板等进行检查验收, 不合格产品不得使用。扣件式钢管脚手架应采纳可锻铸铁制作的扣件, 其材质应符合现行国家标准《钢管脚手架扣件》( GB15831) 的法律规范; 脚手架采纳的扣件, 在螺栓拧紧扭力矩达 65N.m 时, 不得发生破坏。脚手板采纳钢笆片, 笆片间隙不大于 2.5cm。4.2.脚手架设计及构造4.2．1 设计本工程脚手架采纳落地式扣件脚手架, 为双排架脚手架。钢管规格为48×3.5, 脚手板为钢制脚手板及木跳板, 用铁丝与脚手架绑扎牢固。4.2．2 立杆本工程钢管外脚手架基础做法: 先将地面夯实, 并用C10素砼做6cm厚硬地面, 并在外架立杆外边约30cm处设一条排水沟, 用木垫块作为脚手架的支点。立杆接头采纳对接扣件连接, 立杆与大横杆采纳直角扣件连接。接头交错布置, 两个相邻立杆接头避开出现在同步同跨内, 并在高度方向错开的距离...
