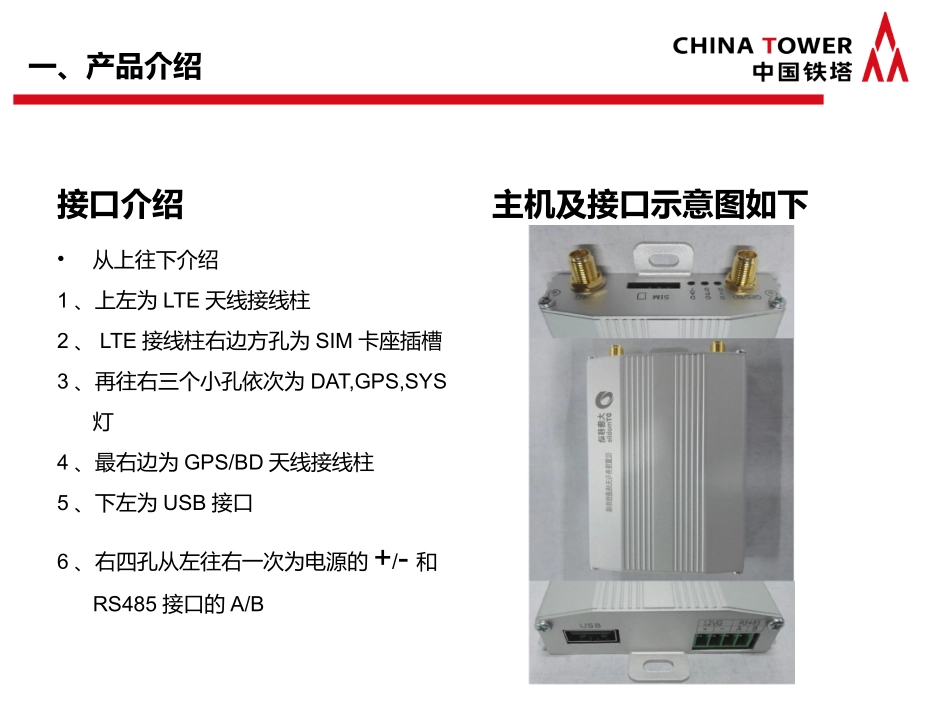

通讯模块使用手册及故障排除吉安铁塔维护中心一、产品介绍接口介绍•从上往下介绍1、上左为LTE天线接线柱2、LTE接线柱右边方孔为SIM卡座插槽3、再往右三个小孔依次为DAT,GPS,SYS灯4、最右边为GPS/BD天线接线柱5、下左为USB接口6、右四孔从左往右一次为电源的+/-和RS485接口的A/B主机及接口示意图如下接线示意图接口线详细介绍1、左上黑色为LTE天线及接线处2、黄色线材为外壳接地线，接在LTE接线柱处3、右上为GPS天线（白色蘑菇头）及接线处4、左下为USB线，另一端接入FSU的USB接口，用于通讯模块于FSU进行数据传输5、右下4PIN端子为电源和RS485接口处，顺序为电源正、负，RS485的A、B，另一端接入FSU，电源为FSU输出给模块供电，RS484用于GPS数据传输接线示意图各接口放大示意图这里要注意以下几点：1、4G天线和GPS北斗天线不要接反，否则GPS会没有信号导致定位不到，4G的信号很弱，导致拨号不稳定或者很容易掉线等问题2、SIM卡的芯片朝下插入，否则模块会识别不到卡，而导致没有4G信号，从而无法拨号上网3、电源的正负不要接反，否则模块会进入短路保护而无法工作4、电源的两PIN也不要和RS485的两PIN接反，否则模块也不能工作二、故障排查通讯模块在使用中，通常会遇到以下几点问题，这些问题在联调时也都遇到过：1、FSU识别不到模块设备2、FSU能识别到模块设备，但是拨号不成功3、FSU能识别到模块设备，也能正常拨号，但是读取不到GPS数据注：要想很快速的定位问题，首先得了解我们的产品，知道在PC上如何使用，下面我们就从这几方面先做一个了解。二、通讯模块原理框架通讯模块连接框图通讯模块正常工作状态如果模块正常工作，会表现以下现象：1、模块一上电，SYS灯（绿色）会马上就亮，等工作稳定后，5秒钟闪一次2、模块获取到GPS数据时，GPS灯（蓝色）会一秒钟闪一次，未获取到GPS信息前，灯不亮3、模块进行数据交互式，DAT灯（红色）会根据模块内部设置而确定闪或不闪4、FSU能正常拨号注网，并获取到GPS信息，在FSU厂家平台或者铁塔平台均可查询注：通电前确保所有的外围天线，地线，USB线，电源线，RS485线均已接好，SIM也插入卡槽，方向正确。通讯模块在PC上使用方法通讯模块在电脑上连接示意图如右：1、保持FSU给通讯模块供电2、USB线一端连接通讯模块，另一端连接电脑3、RS485转USB线连接到电脑，（如果FSU可以读取到GPS信息，也可以不连接）4、连接好通讯模块到电脑后，开机，再装好对应的4G模块驱动，移动联通的驱动和电信版的驱动不一样，这个驱动必须手动安装5、装好RS485转USB线驱动，一般系统会自动匹配好驱动，不用手动安装6、驱动装好后，在电脑的任务管理器查看对应的端口是否都有映射出来，具体操作如下：电信版操作示例1、操作方法基本与移动联通版一样，但是驱动有区别，注意别弄错就好了2、驱动装好后，设备管理器映射出来的端口如右图3、串口助手选择的对应AT口为Applicationinterface口，其余的和移动联通版一样操作4、PPP拨号参考移动联通主要的命令及返回值如下ATAT+CPIN?AT+CSQAT+CREG?这几条和移动联通版一样a、查询当前所注册上网络制式AT^SYSINFO^SYSINFO:2,3,0,9,1OK红色数字代表所注册上的网络模式，具体解释请查看AT手册b、电信物联网卡设置发放如下AT$MYNETCON=0,”USERPWD”,”m2m,vnet.mobi”红色字为物联网卡的用户名三、故障及排除1、FSU拨号不成功：可能有以下几种情况造成a、USB线没插好，或者USB线坏了，解决方法如下：将连接到FSU的USB线拔出并连接到电脑，看电脑的设备管理器是否有映射出相应的串口，如果没有，换一条USB线试一下，如果可以了，就确定是此问题造成，那就再按照上面的方法顺便拨号测试一下，确认OK了再把USB线连回到FSU；如果换线了还是不行，有可能是通讯模块出问题了，换新的在电脑上工作正常的模块安装，有问题的模块带回分析。b、如果在PC上运行OK的模块再连接到FSU还是拨号不成功，就需要FSU的研发检查下FSU的程序，看是FSU找不到模块，还是能找到模块但是拨号不成功，这个都涉及到FSU程序驱动没兼容好的问题。（如果FSU能找到模块，并且端口映射都正常，建议换另一个虚拟的USB串口拨号试试，如果这样OK了，那就...
