自动喷砂作业规程模板

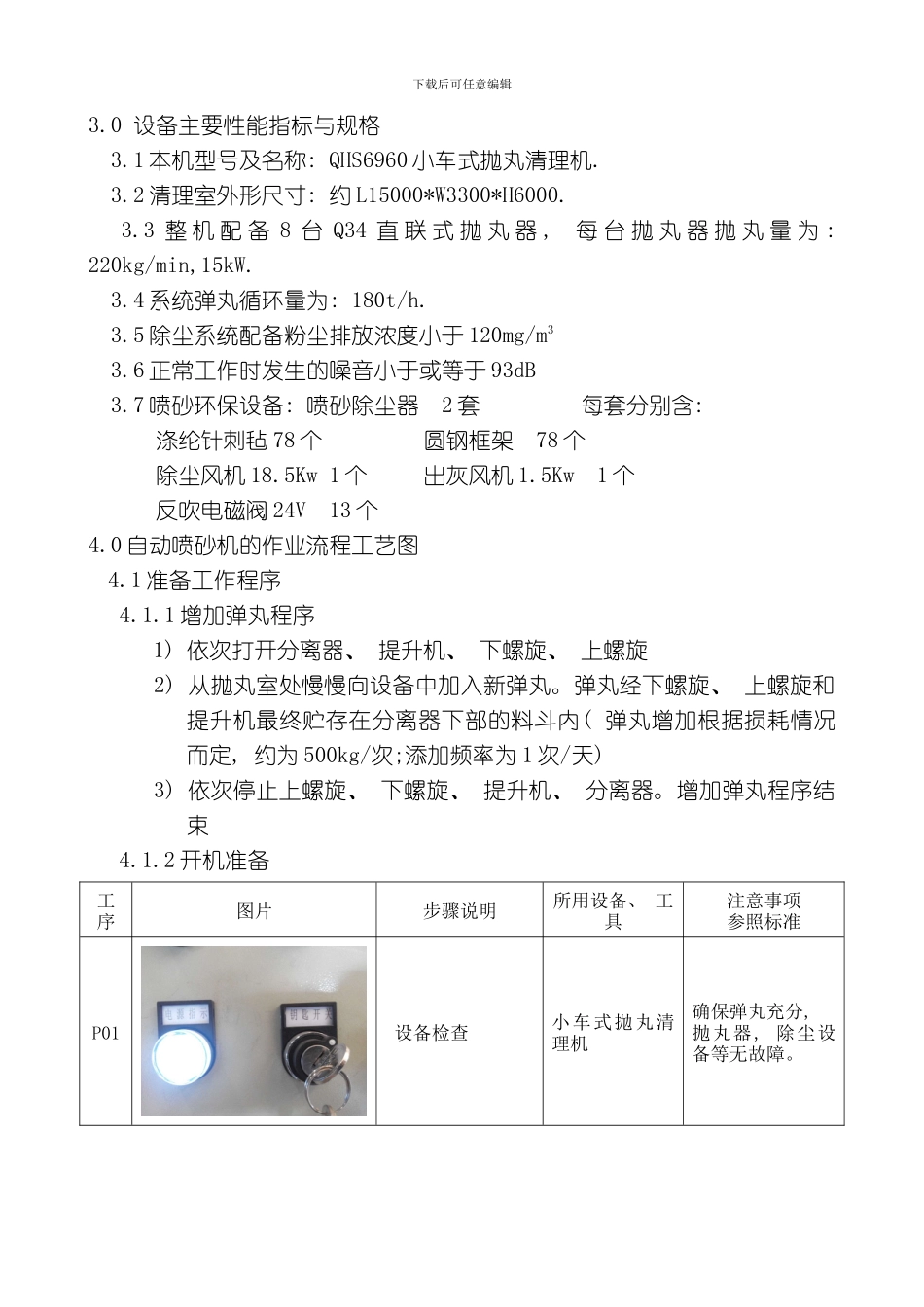

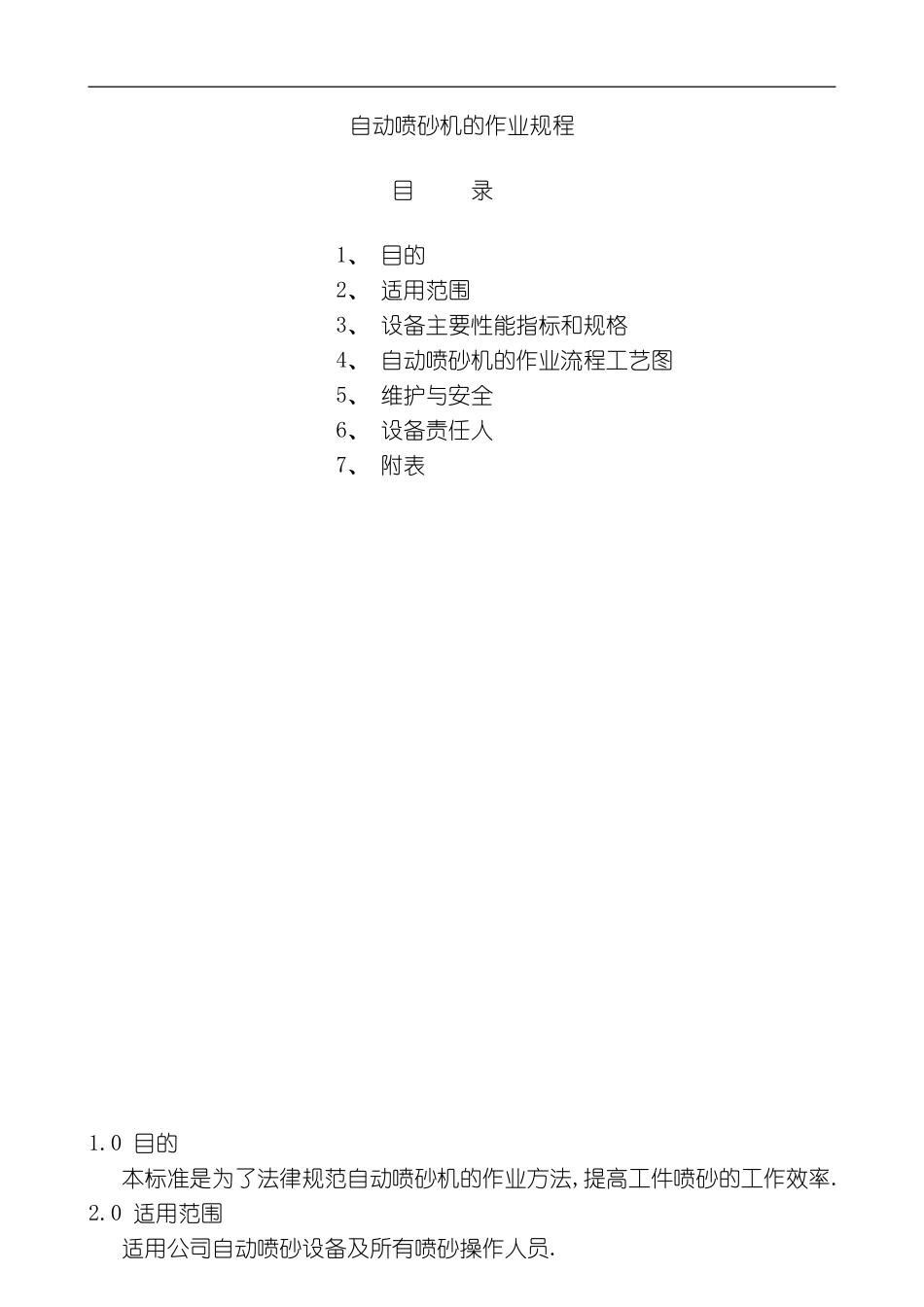

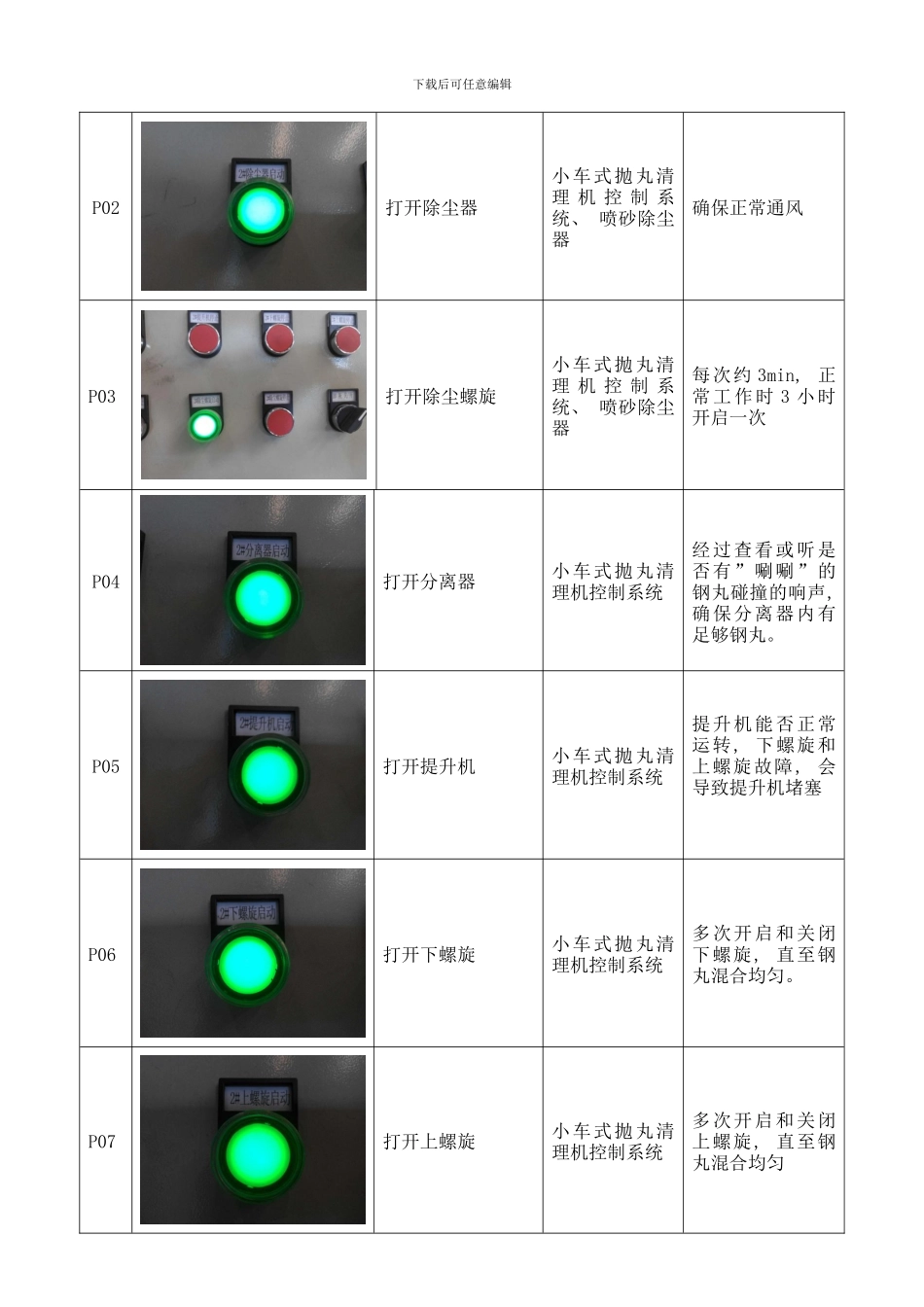

自动喷砂机的作业规程 目 录 1、 目的 2、 适用范围 3、 设备主要性能指标和规格 4、 自动喷砂机的作业流程工艺图 5、 维护与安全 6、 设备责任人 7、 附表1.0 目的本标准是为了法律规范自动喷砂机的作业方法,提高工件喷砂的工作效率.2.0 适用范围 适用公司自动喷砂设备及所有喷砂操作人员.下载后可任意编辑3.0 设备主要性能指标与规格 3.1 本机型号及名称: QHS6960 小车式抛丸清理机. 3.2 清理室外形尺寸: 约 L15000*W3300*H6000. 3.3 整 机 配 备 8 台 Q34 直 联 式 抛 丸 器 , 每 台 抛 丸 器 抛 丸 量 为 : 220kg/min,15kW. 3.4 系统弹丸循环量为: 180t/h. 3.5 除尘系统配备粉尘排放浓度小于 120mg/m3 3.6 正常工作时发生的噪音小于或等于 93dB 3.7 喷砂环保设备: 喷砂除尘器 2 套 每套分别含: 涤纶针刺毡 78 个 圆钢框架 78 个 除尘风机 18.5Kw 1 个 出灰风机 1.5Kw 1 个 反吹电磁阀 24V 13 个4.0 自动喷砂机的作业流程工艺图 4.1 准备工作程序 4.1.1 增加弹丸程序 1) 依次打开分离器、 提升机、 下螺旋、 上螺旋 2) 从抛丸室处慢慢向设备中加入新弹丸。弹丸经下螺旋、 上螺旋和提升机最终贮存在分离器下部的料斗内( 弹丸增加根据损耗情况而定, 约为 500kg/次;添加频率为 1 次/天) 3) 依次停止上螺旋、 下螺旋、 提升机、 分离器。增加弹丸程序结束 4.1.2 开机准备工序图片步骤说明所用设备、 工具注意事项参照标准P01 设备检查小车式抛丸清理机确保弹丸充分, 抛丸器, 除尘设备等无故障。下载后可任意编辑P02打开除尘器小车式抛丸清理 机 控 制 系统、 喷砂除尘器确保正常通风P03打开除尘螺旋小车式抛丸清理 机 控 制 系统、 喷砂除尘器每次约 3min, 正常工作时 3 小时开启一次P04打开分离器小车式抛丸清理机控制系统经过查看或听是否有”唰唰”的钢丸碰撞的响声, 确保分离器内有足够钢丸。P05打开提升机小车式抛丸清理机控制系统提升机能否正常运转, 下螺旋和上螺旋故障, 会导致提升机堵塞P06打开下螺旋小车式抛丸清理机控制系统多次开启和关闭下螺旋, 直至钢丸混合均匀。P07打开上螺旋小车式抛丸清理机控制系统多次开启和关闭上螺旋, 直至钢丸混合均匀下载后可任意编辑P07检查各系统能否正常运行, 排除故障小车式抛丸清理机控制系统每台抛丸器额定抛丸 220kg/min, 15kW.抛丸电流不大于额定电...
