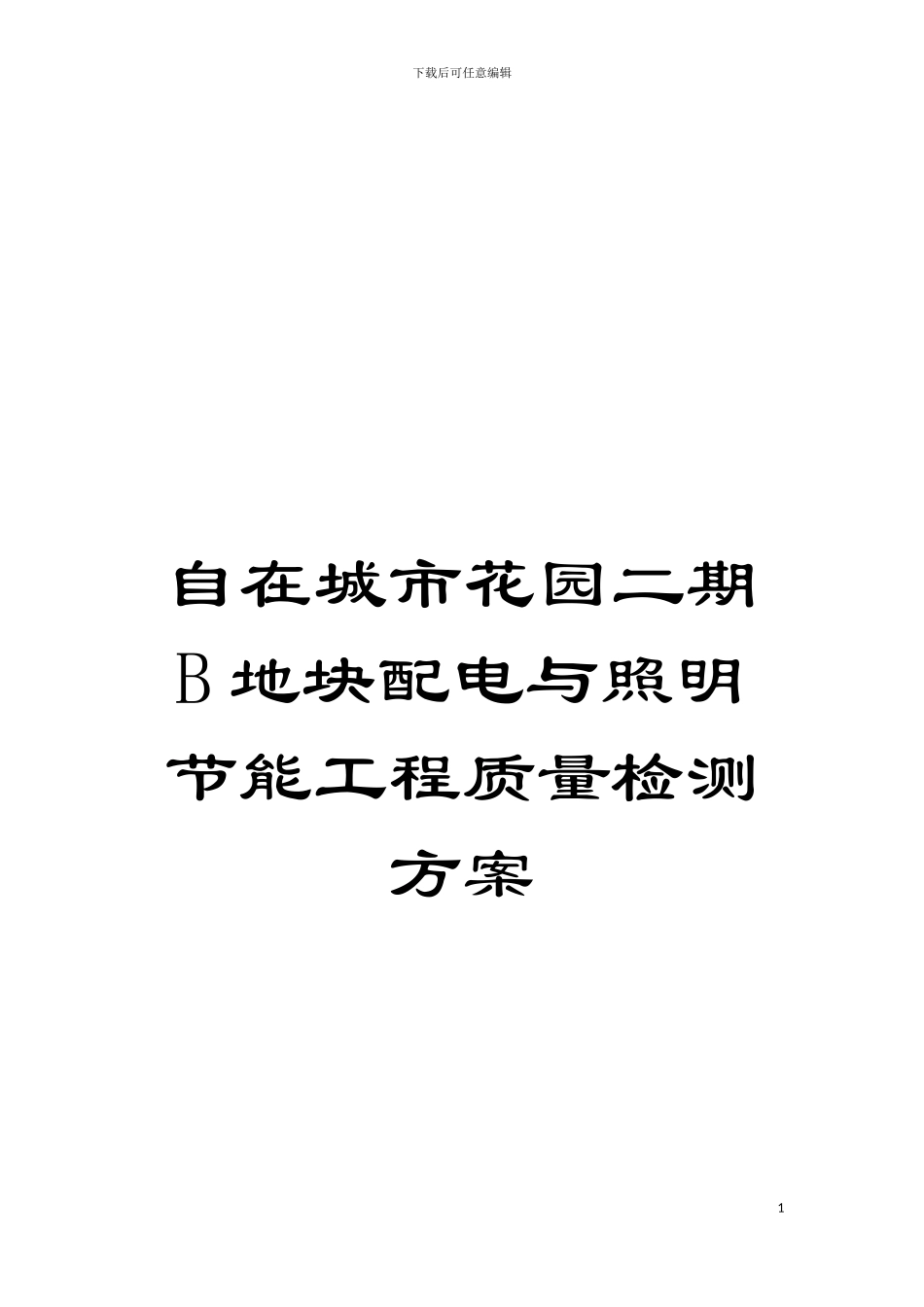

自在城市花园二期B地块配电与照明节能工程质量检测方案模板

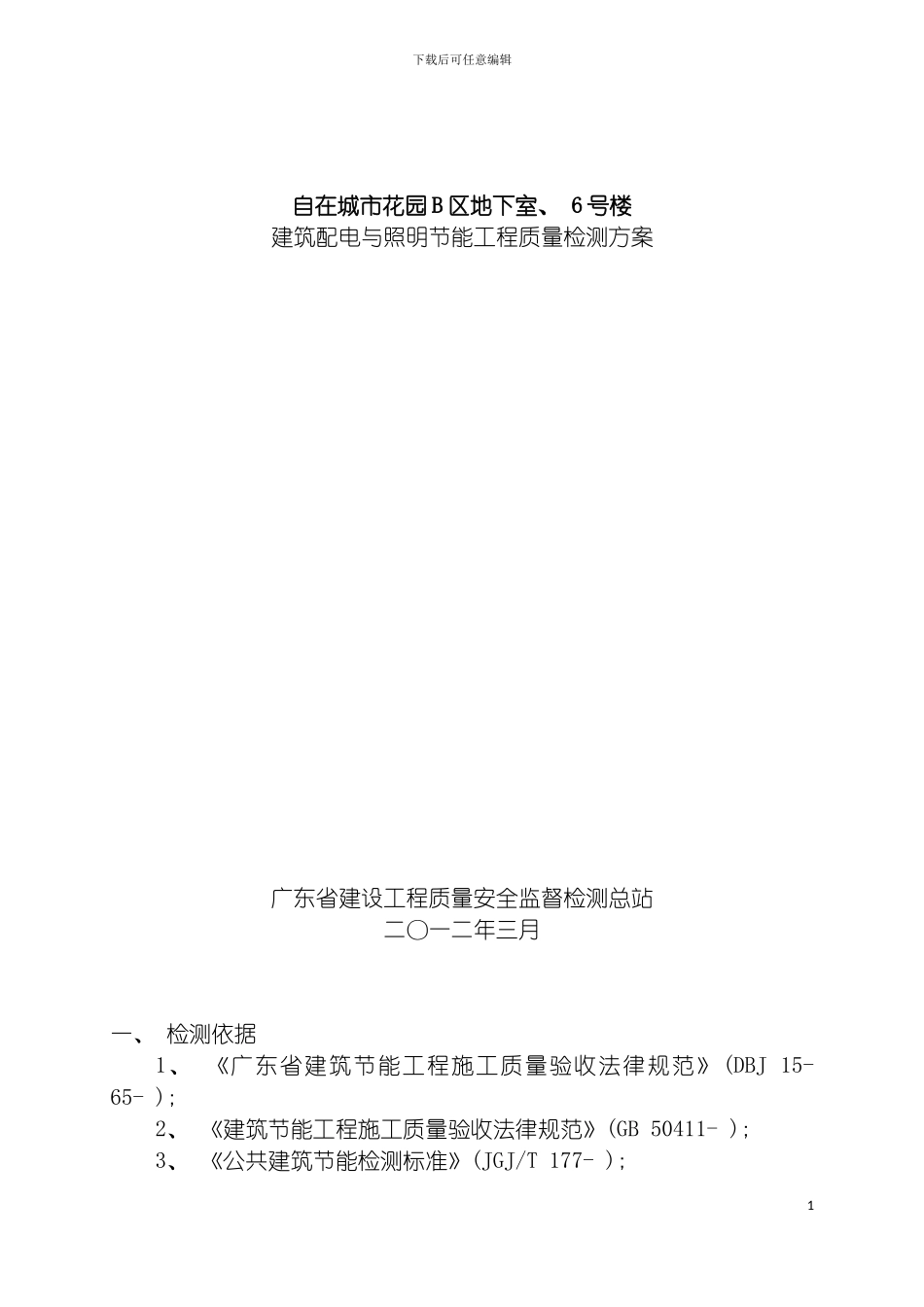

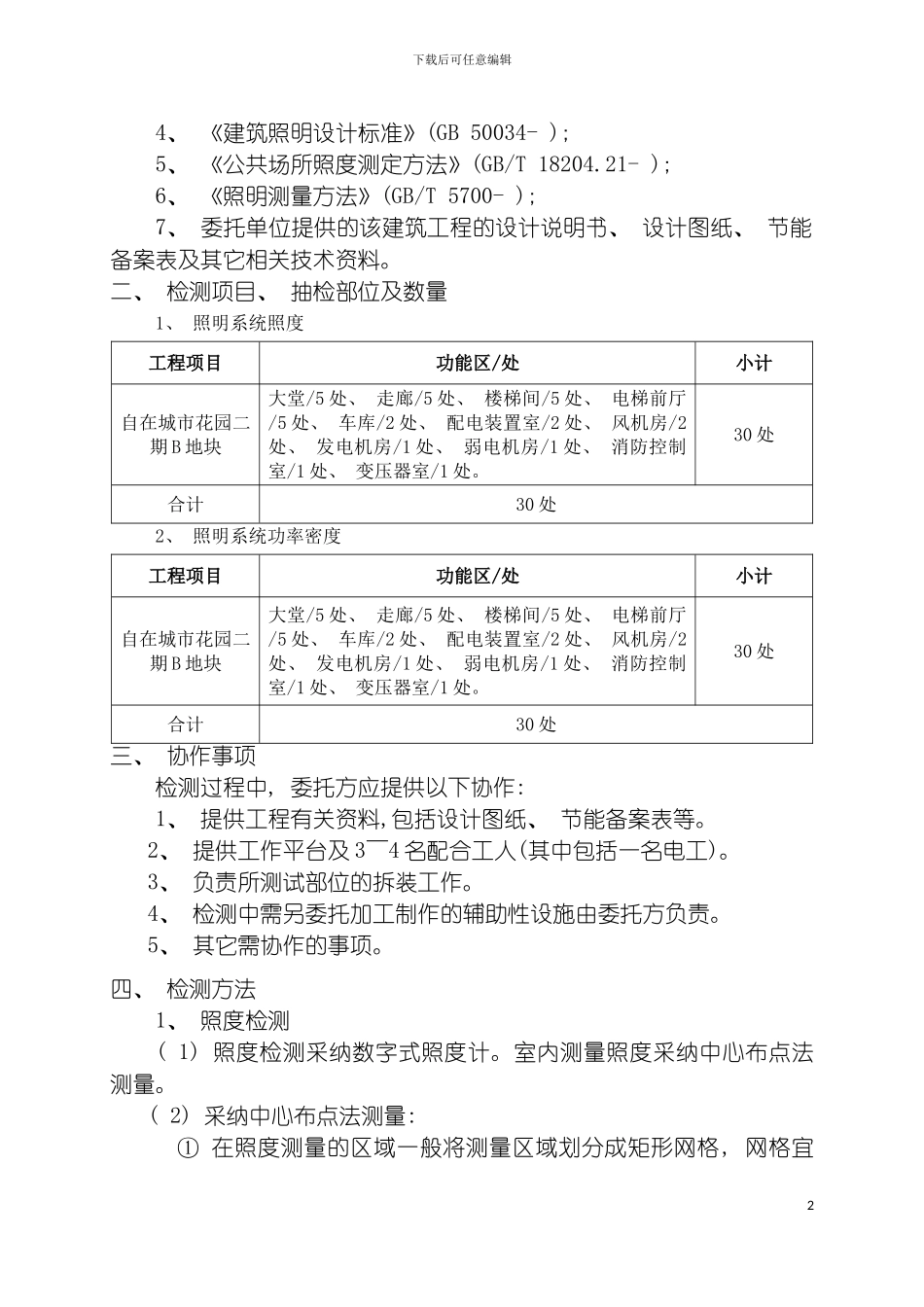

下载后可任意编辑自在城市花园二期B 地块配电与照明节能工程质量检测方案1下载后可任意编辑自在城市花园 B 区地下室、 6 号楼建筑配电与照明节能工程质量检测方案广东省建设工程质量安全监督检测总站二〇一二年三月一、 检测依据1、 《广东省建筑节能工程施工质量验收法律规范》(DBJ 15-65- ); 2、 《建筑节能工程施工质量验收法律规范》(GB 50411- ); 3、 《公共建筑节能检测标准》(JGJ/T 177- ); 1下载后可任意编辑4、 《建筑照明设计标准》(GB 50034- ); 5、 《公共场所照度测定方法》(GB/T 18204.21- ); 6、 《照明测量方法》(GB/T 5700- ); 7、 委托单位提供的该建筑工程的设计说明书、 设计图纸、 节能备案表及其它相关技术资料。二、 检测项目、 抽检部位及数量1、 照明系统照度工程项目功能区/处小计自在城市花园二期 B 地块大堂/5 处、 走廊/5 处、 楼梯间/5 处、 电梯前厅/5 处、 车库/2 处、 配电装置室/2 处、 风机房/2处、 发电机房/1 处、 弱电机房/1 处、 消防控制室/1 处、 变压器室/1 处。30 处合计30 处2、 照明系统功率密度工程项目功能区/处小计自在城市花园二期 B 地块大堂/5 处、 走廊/5 处、 楼梯间/5 处、 电梯前厅/5 处、 车库/2 处、 配电装置室/2 处、 风机房/2处、 发电机房/1 处、 弱电机房/1 处、 消防控制室/1 处、 变压器室/1 处。30 处合计30 处三、 协作事项检测过程中, 委托方应提供以下协作: 1、 提供工程有关资料,包括设计图纸、 节能备案表等。2、 提供工作平台及 3～4 名配合工人(其中包括一名电工)。3、 负责所测试部位的拆装工作。4、 检测中需另委托加工制作的辅助性设施由委托方负责。5、 其它需协作的事项。四、 检测方法1、 照度检测( 1) 照度检测采纳数字式照度计。室内测量照度采纳中心布点法测量。( 2) 采纳中心布点法测量: ① 在照度测量的区域一般将测量区域划分成矩形网格, 网格宜2下载后可任意编辑为正方形, 应在矩形网格中心点测量照度, 如图 1 所示。---测点。图 1 网格中心布点示意图② 中心布点法的照度按下式计算式中: ----照度, lx; ----在第 i 个测点上的照度, 单位为勒克斯(lx); ----在纵横方向的网格数。2、 照明功率密度检测( 1) 采纳电能质量分析仪、 功率表检测所测房间照明总功率, 用激光测距仪、 皮尺测量出被测场所的使用面积。( 2) 照明功...
