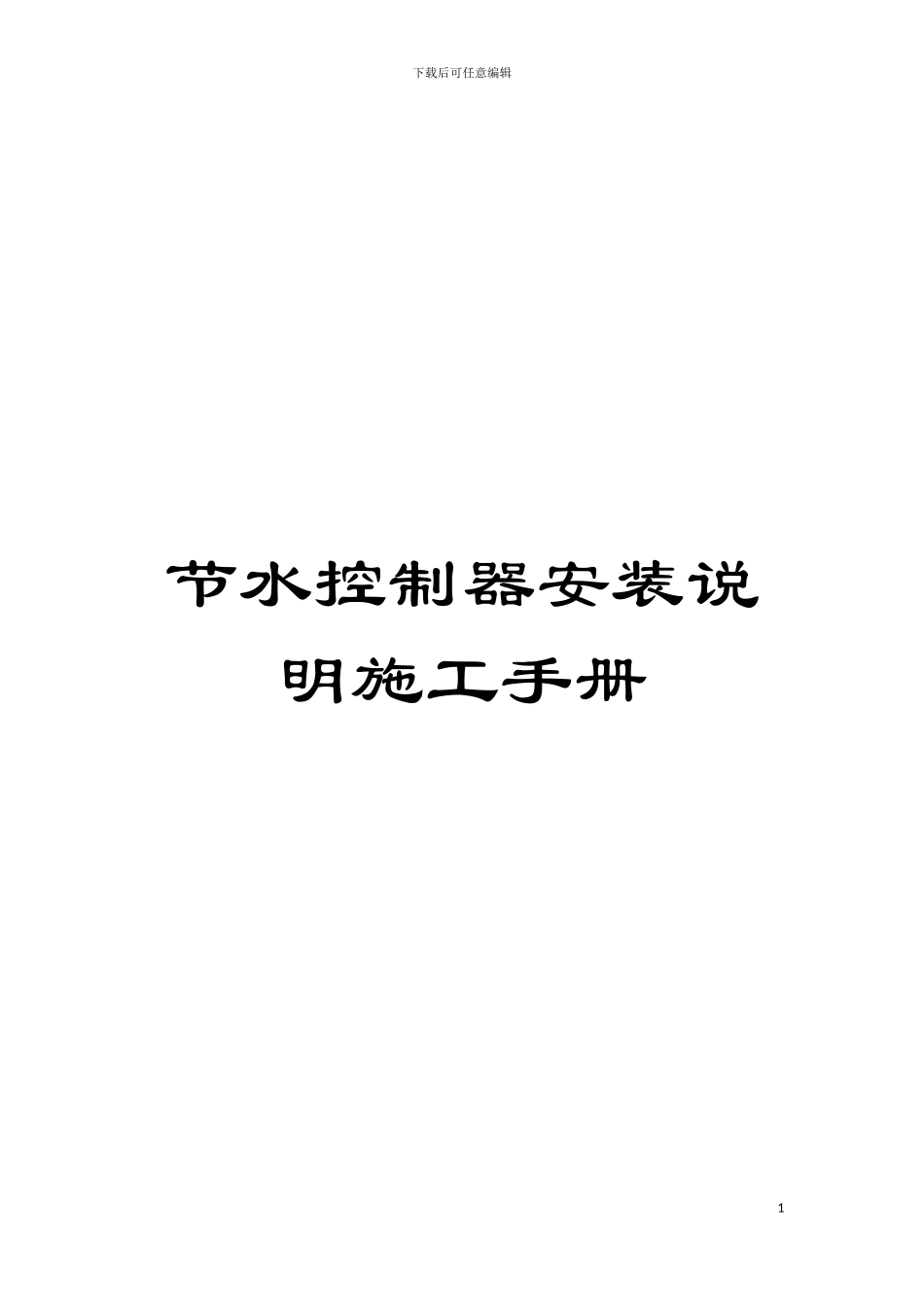

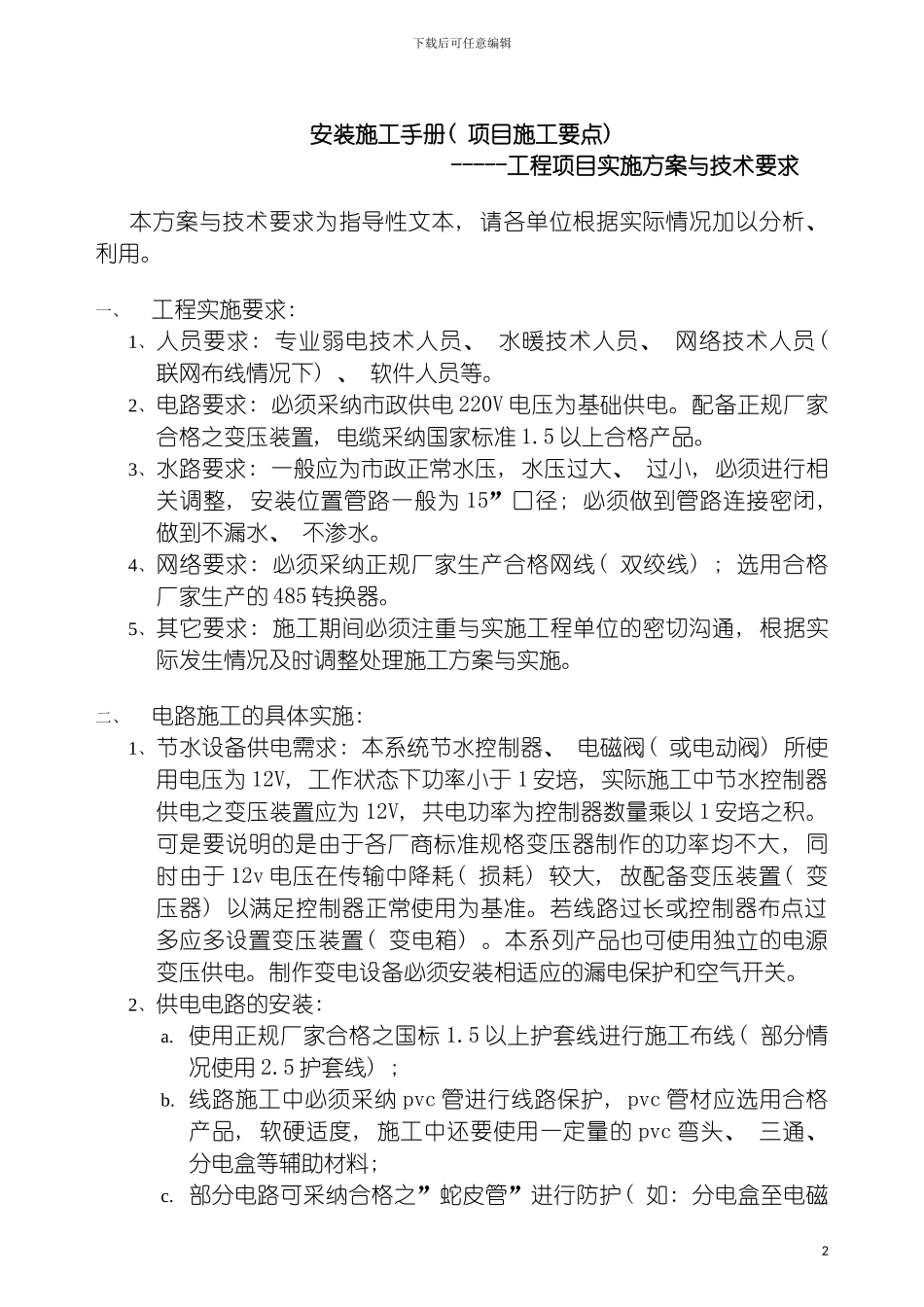

下载后可任意编辑节水控制器安装说明施工手册1下载后可任意编辑安装施工手册( 项目施工要点) -----工程项目实施方案与技术要求本方案与技术要求为指导性文本, 请各单位根据实际情况加以分析、 利用。一、工程实施要求: 1、人员要求: 专业弱电技术人员、 水暖技术人员、 网络技术人员( 联网布线情况下) 、 软件人员等。2、电路要求: 必须采纳市政供电 220V 电压为基础供电。配备正规厂家合格之变压装置, 电缆采纳国家标准 1.5 以上合格产品。3、水路要求: 一般应为市政正常水压, 水压过大、 过小, 必须进行相关调整, 安装位置管路一般为 15”口径; 必须做到管路连接密闭, 做到不漏水、 不渗水。4、网络要求: 必须采纳正规厂家生产合格网线( 双绞线) ; 选用合格厂家生产的 485 转换器。5、其它要求: 施工期间必须注重与实施工程单位的密切沟通, 根据实际发生情况及时调整处理施工方案与实施。二、电路施工的具体实施: 1、节水设备供电需求: 本系统节水控制器、 电磁阀( 或电动阀) 所使用电压为 12V, 工作状态下功率小于 1 安培, 实际施工中节水控制器供电之变压装置应为 12V, 共电功率为控制器数量乘以 1 安培之积。可是要说明的是由于各厂商标准规格变压器制作的功率均不大, 同时由于 12v 电压在传输中降耗( 损耗) 较大, 故配备变压装置( 变压器) 以满足控制器正常使用为基准。若线路过长或控制器布点过多应多设置变压装置( 变电箱) 。本系列产品也可使用独立的电源变压供电。制作变电设备必须安装相适应的漏电保护和空气开关。2、供电电路的安装: a. 使用正规厂家合格之国标 1.5 以上护套线进行施工布线( 部分情况使用 2.5 护套线) ; b. 线路施工中必须采纳 pvc 管进行线路保护, pvc 管材应选用合格产品, 软硬适度, 施工中还要使用一定量的 pvc 弯头、 三通、 分电盒等辅助材料; c. 部分电路可采纳合格之”蛇皮管”进行防护( 如: 分电盒至电磁2下载后可任意编辑阀或电动阀的连接处) 。d. 电线各接头连接处应采纳电焊进行牢固连接, 采纳防水绝缘胶带缠绕( 或采纳压线帽将接头固定) 。e. 线路施工应注意防水问题, 环境极为恶劣的情况下应采纳玻璃胶( 防水胶) 等对裸露在外或易锈浊的电路部分进行防护。f. 节水控制器电路连接请根据安装电路图严格执行。g. 施工中使用电磁阀体的一般没有特别的电路正负极要求; 施工中使用电动阀体的必须仔细参考厂家...
