芜湖临江大桥施工组织设计模板

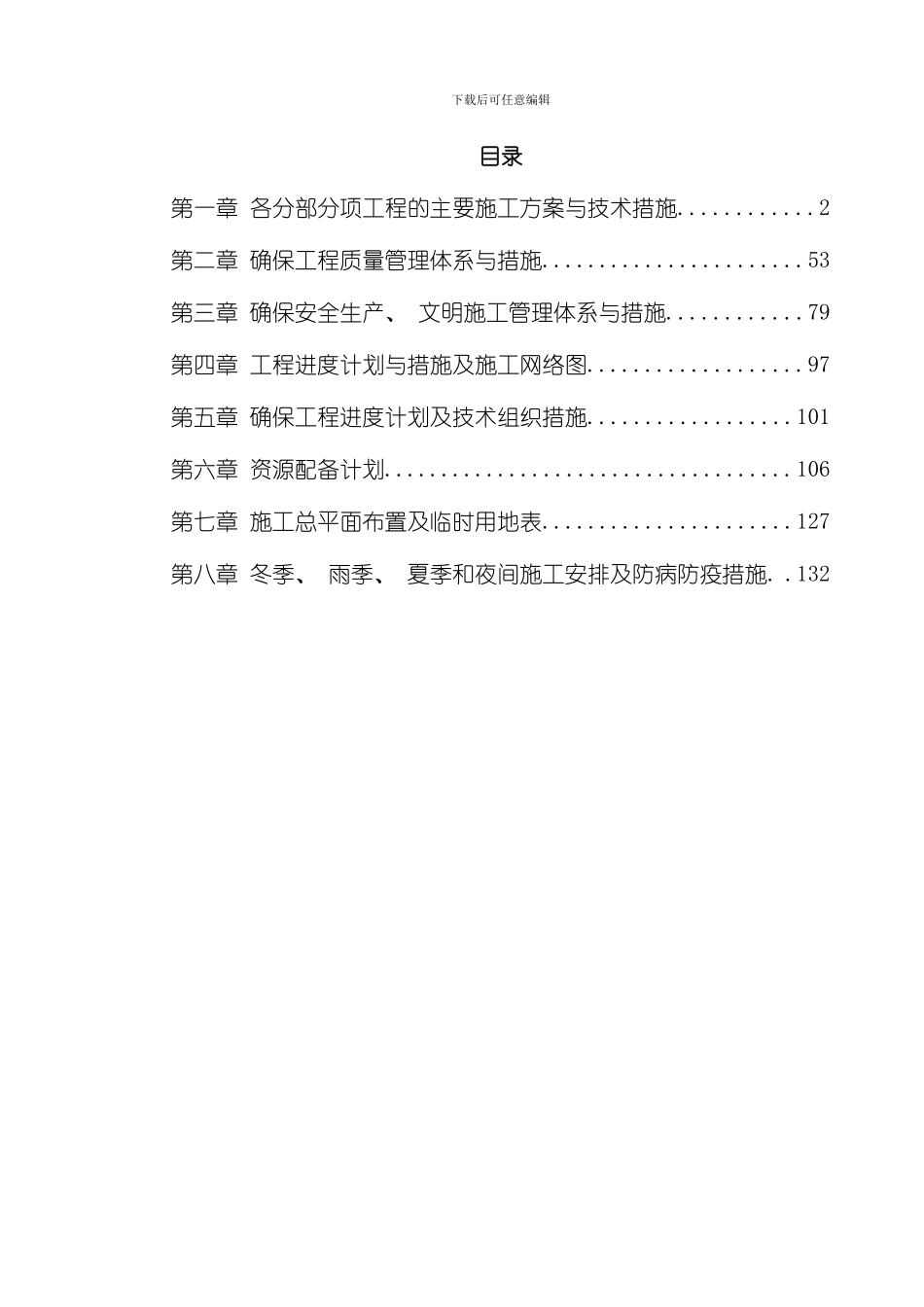

下载后可任意编辑目录第一章 各分部分项工程的主要施工方案与技术措施............2第二章 确保工程质量管理体系与措施.......................53第三章 确保安全生产、 文明施工管理体系与措施............79第四章 工程进度计划与措施及施工网络图...................97第五章 确保工程进度计划及技术组织措施..................101第六章 资源配备计划....................................106第七章 施工总平面布置及临时用地表......................127第八章 冬季、 雨季、 夏季和夜间施工安排及防病防疫措施. .132下载后可任意编辑第一章各分部分项工程的主要施工方案与技术措施1.1 总体施工概述临江大桥基础采纳灌注桩, 主塔柱高 80.2 米, 为型钢砼塔柱和两根钢管竖拱构成, 塔柱内设 8 根斜拉索, 采纳锚拉板锚固于主梁中心腹板处, 单面斜拉索结构。后锚索采纳单根双索面结构, 锚固于47m 边跨梁端两侧。塔上设置 6 层观光平台, 塔内设置电梯和消防梯通向塔顶。观光平台采纳钢梁承重和钢筋混凝土楼面结构, 外墙采纳玻璃幕墙。地面底层设置等候厅。临江大桥主跨为 31+95.5+47m, 主梁采纳单箱梁双室大悬臂钢箱梁, 箱梁外腹板间宽度 19.4m, 两侧悬臂长度各 7.55m,箱梁总宽 36.5m, 中心线处梁高 2.5m。施工中须实行成熟可靠的措施来保证箱梁施工安全可靠、 梁段顺利合拢、 桥梁线形准确优美、 箱梁及斜拉索预应力张拉力值到位。引桥上部结构采纳 20m 空心板梁。本工程的特点、 难点是工期紧、 工程数量大、 斜拉索施工技术含量高、 保证通航、 保护环境和文明施工要求高。结合以往工程施工经验, 从保证工程进度、 安全和质量的重点要求出发, 对本下载后可任意编辑工程的工期保证、 安全目标的实现和工程内在质量、 外观质量、 功能满足等方面的要素进行综合考虑。施工中钻机选型、 钻进措施、 灌筑桩基水下混凝土、 承台开挖 大致积承台砼浇筑、 塔身施工等环节均提出了相当高的要求, 须采纳科学合理的技术措施方可保证施工。1.1.1 钻孔桩基础临江大桥基础采纳直径 φ1.5m, 拟采纳扭矩大、 导向性能好, 泥浆护壁回旋钻机成孔、 导管法灌注水下混凝土等方案进行施工。1.1.2 承台桩基础达到设计强度 70%以上后, 及时进行承台的施工, 采纳人工配合挖掘机开挖基坑, 安装组合钢模板, 拉杆加固, 绑扎钢筋后浇筑混凝土。主桥哑铃形承台, 主塔采纳 8 边形, 承台大致积混凝...
