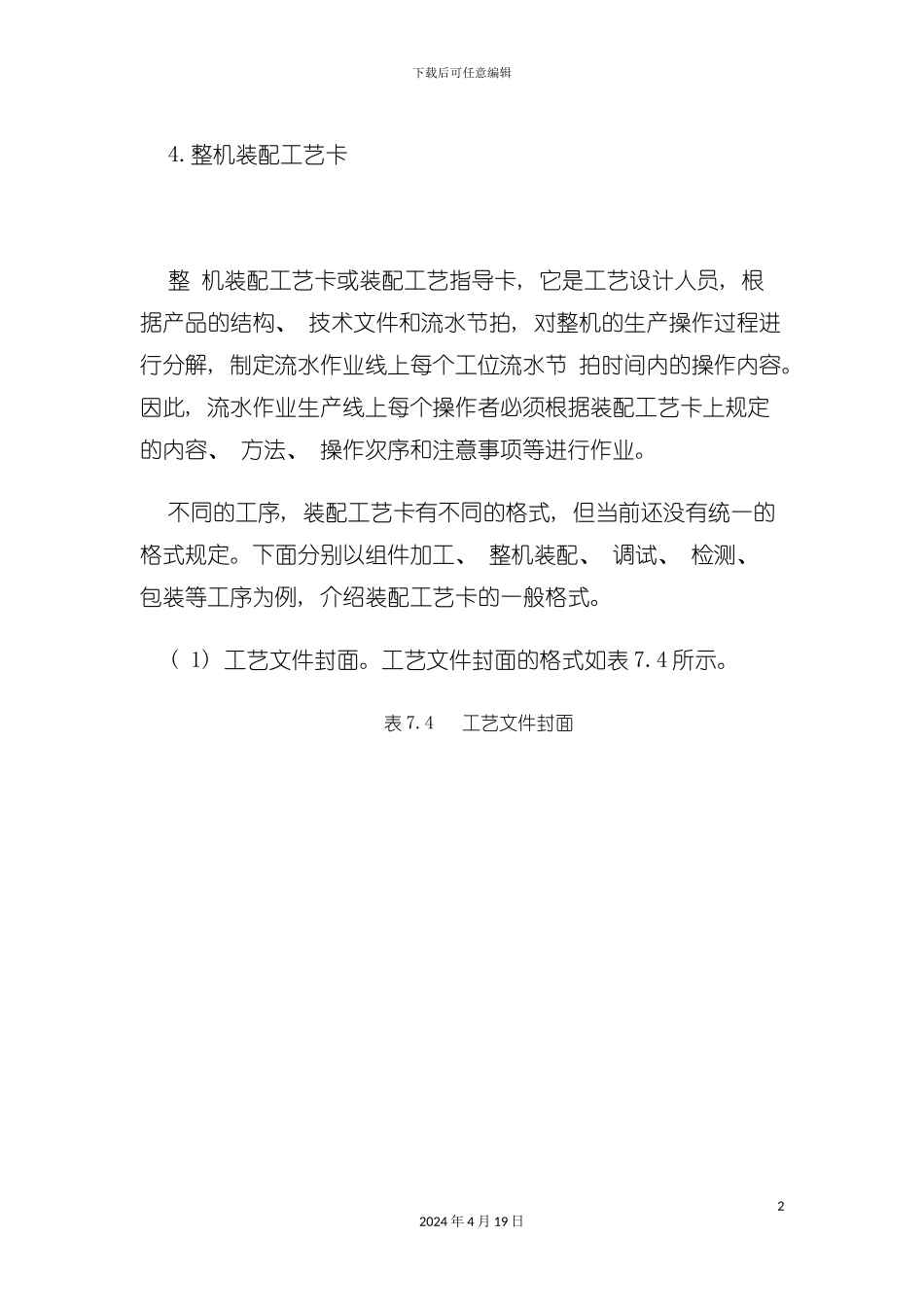

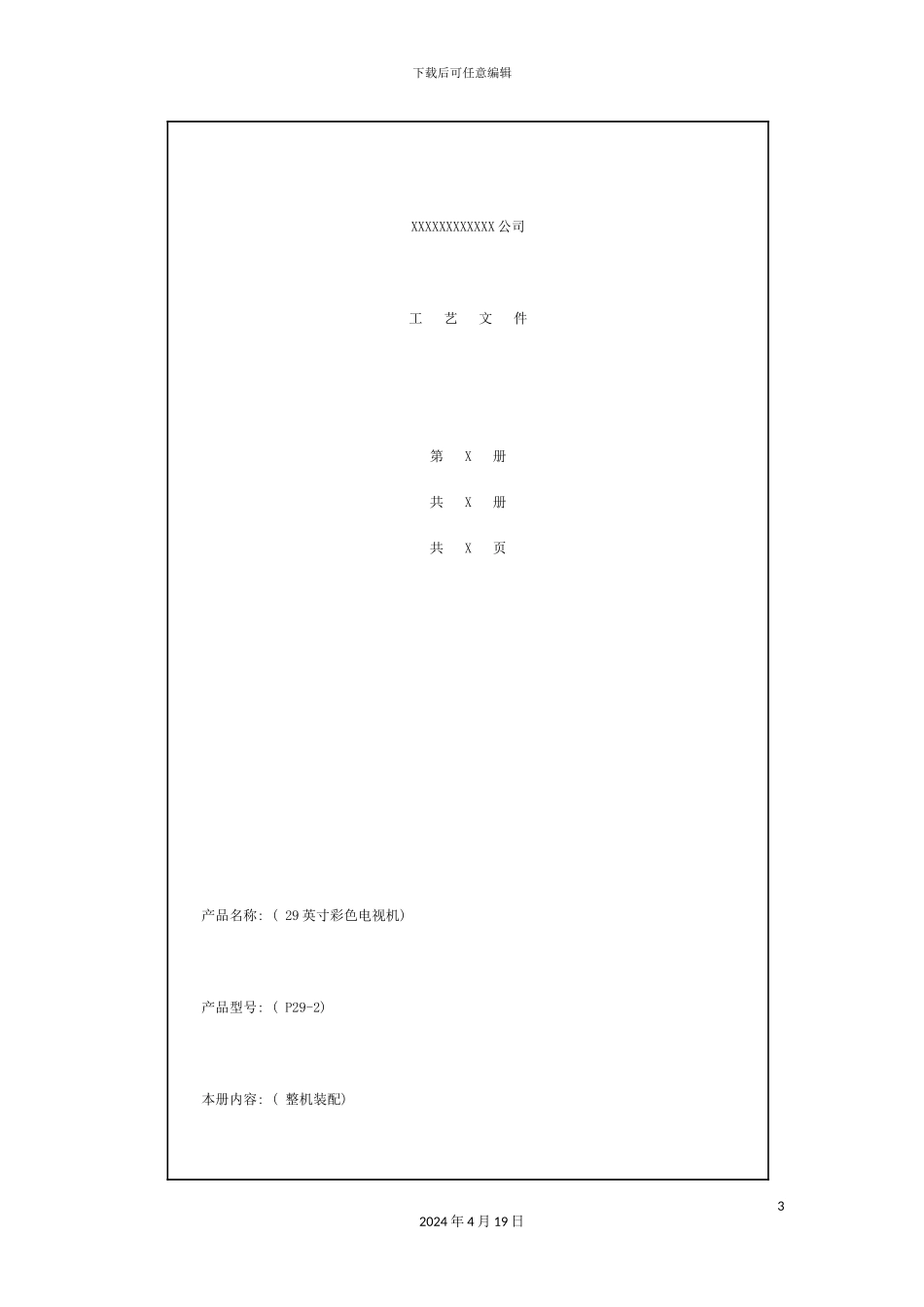

下载后可任意编辑装配工艺卡模板12024 年 4 月 19 日下载后可任意编辑4.整机装配工艺卡 整 机装配工艺卡或装配工艺指导卡, 它是工艺设计人员, 根据产品的结构、 技术文件和流水节拍, 对整机的生产操作过程进行分解, 制定流水作业线上每个工位流水节 拍时间内的操作内容。因此, 流水作业生产线上每个操作者必须根据装配工艺卡上规定的内容、 方法、 操作次序和注意事项等进行作业。不同的工序, 装配工艺卡有不同的格式, 但当前还没有统一的格式规定。下面分别以组件加工、 整机装配、 调试、 检测、 包装等工序为例, 介绍装配工艺卡的一般格式。( 1) 工艺文件封面。工艺文件封面的格式如表 7.4 所示。表 7.4 工艺文件封面22024 年 4 月 19 日下载后可任意编辑 XXXXXXXXXXXX 公司 工 艺 文 件 第 X 册共 X 册共 X 页 产品名称: ( 29 英寸彩色电视机) 产品型号: ( P29-2) 本册内容: ( 整机装配) 32024 年 4 月 19 日下载后可任意编辑 批准: ( 签字) 年 月 日 ( 2) 工艺文件明细表。工艺文件明细表的格式如表 7.5 所示。 表 7.5 工艺文件明细表XXXXXXXX 公司工 艺 文 件产品名称 名称 产品型号 图号 工 艺 文 件 明 细 表序号代 号名 称页 数备 注 42024 年 4 月 19 日下载后可任意编辑 拟 制签名 日期 审 校 标准化 版 本 更改标记数 量更改单号签 名日 期批 准 第 页共 页( 3) 整机工艺流程图。整机工艺流程图的格式如表 7.6 所示。表 7.6 整机工艺流程图格式XXXXXXXX 公司工 艺 文 件产品名称 名称 产品型号 图号 整 机 工 艺 流 程 图 拟 制签名 日期 52024 年 4 月 19 日下载后可任意编辑 审 校 标准化 版 本 更改标记数 量更改单号签 名日 期批 准 第 页共 页 ( 4) 装配、 加工、 修理工艺卡。装配、 加工、 修理工艺卡的格式如表 7.7 所示。表 7.7 装配、 加工、 修理工艺卡格式XXX 公司工艺文件产品名称产品型号 装配工艺卡( ) 名 称 工序号 图 号 工位号 序号物料名称编 号数量位号工序内容及要求1 2 3 4 5 6 7 8 9 62024 年 4 月 19 日下载后可任意编辑10 图 示 工 装工 具 工 种装 配 工 时 拟 制签名 日期 审 校 标准化 版 本 更改标记数 量更改单号签 名日 期批 准 第 页共 页( 5) 调试工艺卡。调...
