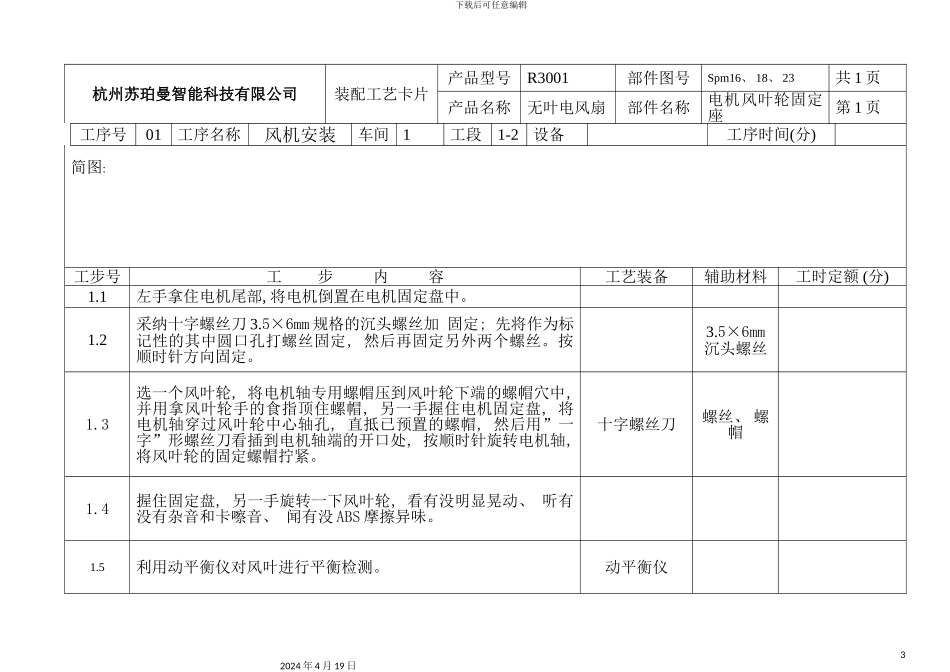

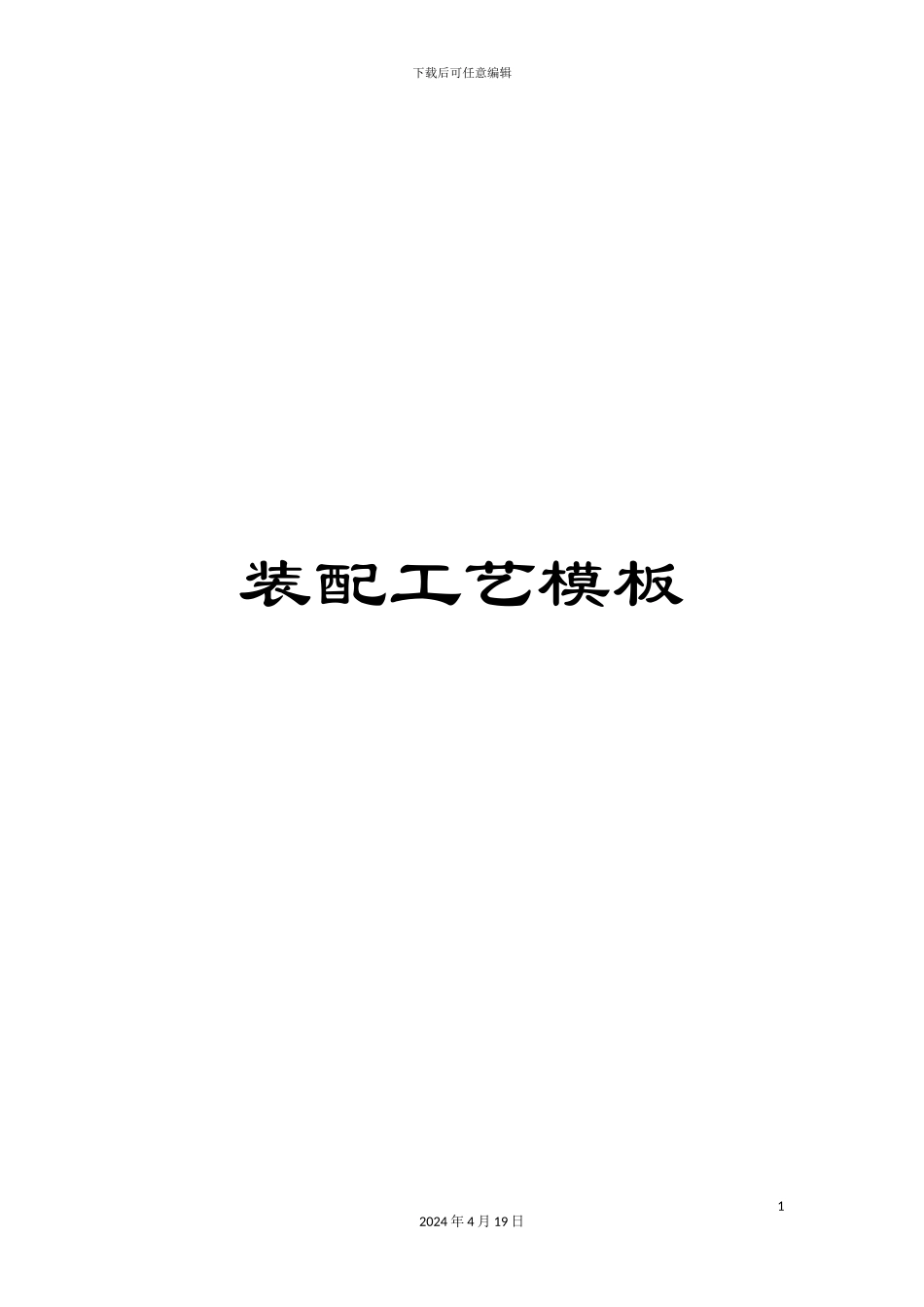

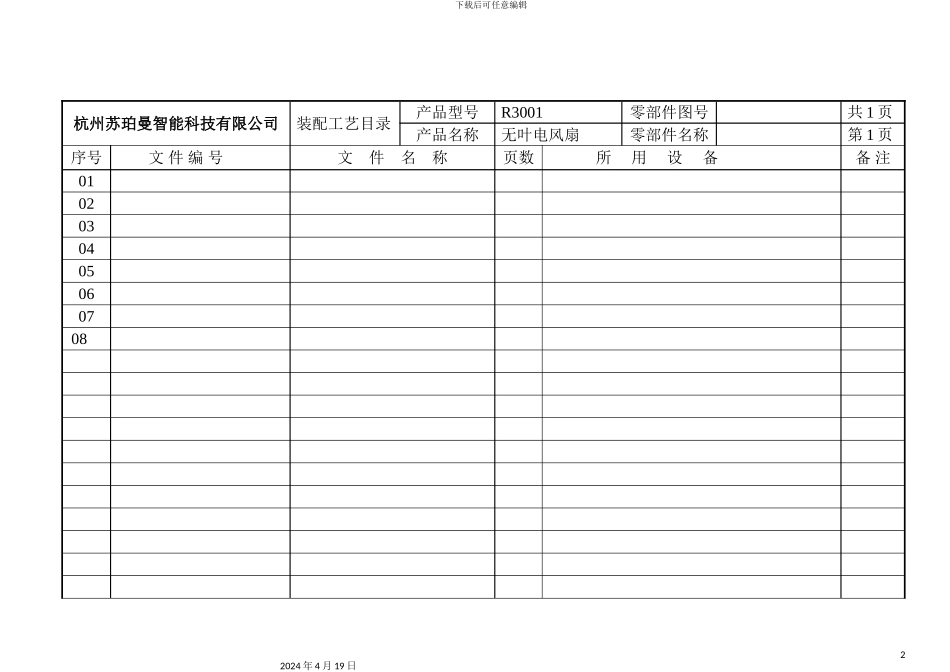

下载后可任意编辑装配工艺模板12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日杭州苏珀曼智能科技有限公司装配工艺目录产品型号R3001零部件图号共 1 页产品名称无叶电风扇零部件名称第 1 页序号文 件 编 号文 件 名 称页数所 用 设 备备 注01020304050607 08下载后可任意编辑杭州苏珀曼智能科技有限公司装配工艺卡片产品型号R3001部件图号Spm16、 18、 23共 1 页产品名称无叶电风扇部件名称电机风叶轮固定座第 1 页工序号01工序名称风机安装车间1工段1-2设备工序时间(分)简图: 工步号工 步 内 容工艺装备辅助材料工时定额 (分)1.1左手拿住电机尾部, 将电机倒置在电机固定盘中。1.2采纳十字螺丝刀 3.5×6mm 规格的沉头螺丝加 固定; 先将作为标记性的其中圆口孔打螺丝固定, 然后再固定另外两个螺丝。按顺时针方向固定。3.5×6mm沉头螺丝1.3选一个风叶轮, 将电机轴专用螺帽压到风叶轮下端的螺帽穴中, 并用拿风叶轮手的食指顶住螺帽, 另一手握住电机固定盘, 将电机轴穿过风叶轮中心轴孔, 直抵已预置的螺帽, 然后用”一字”形螺丝刀看插到电机轴端的开口处, 按顺时针旋转电机轴, 将风叶轮的固定螺帽拧紧。十字螺丝刀螺丝、 螺帽1.4握住固定盘, 另一手旋转一下风叶轮, 看有没明显晃动、 听有没有杂音和卡嚓音、 闻有没 ABS 摩擦异味。1.5利用动平衡仪对风叶进行平衡检测。动平衡仪32024 年 4 月 19 日下载后可任意编辑杭州苏珀曼智能科技有限公司装配工艺卡片产品型号R3001部件图号Spm09、 13、 14、 24共 1 页产品名称无叶电风扇部件名称空 气 分 散 盘 集气室的外壳第 1 页工序号02工序名称集气室安装车间1工段3设备工序时间(分)简图: 工步号工 步 内 容工艺装备辅助材料工时定额 (分)2.1拿一个已做好动平衡的风机。2.2在电机固定盘的电机周围用一条海棉条填充, 填放海棉时注意从线头盒左侧开始, 绕过电机按顺时针方向, 起不到线头盒右侧, 平直法律规范填塞。隔音海绵2.3在电机预留的接线端子接上已做的手头的板线。注意: 按线插头时, 按匹配的符号对位对点接合, 并挤紧到卡口卡上为止, 防止滑落。42024 年 4 月 19 日下载后可任意编辑2.4在风机的尾端用空气分散盘固定, 在固定前先将电线接头压到线头盒内, 板线压到电机固定盘的电线 槽内, 再将分散盘合上, 注意出线槽对合准确。用四颗 3×10mm 的”十字”螺丝分别固定, 固定螺丝从近...
