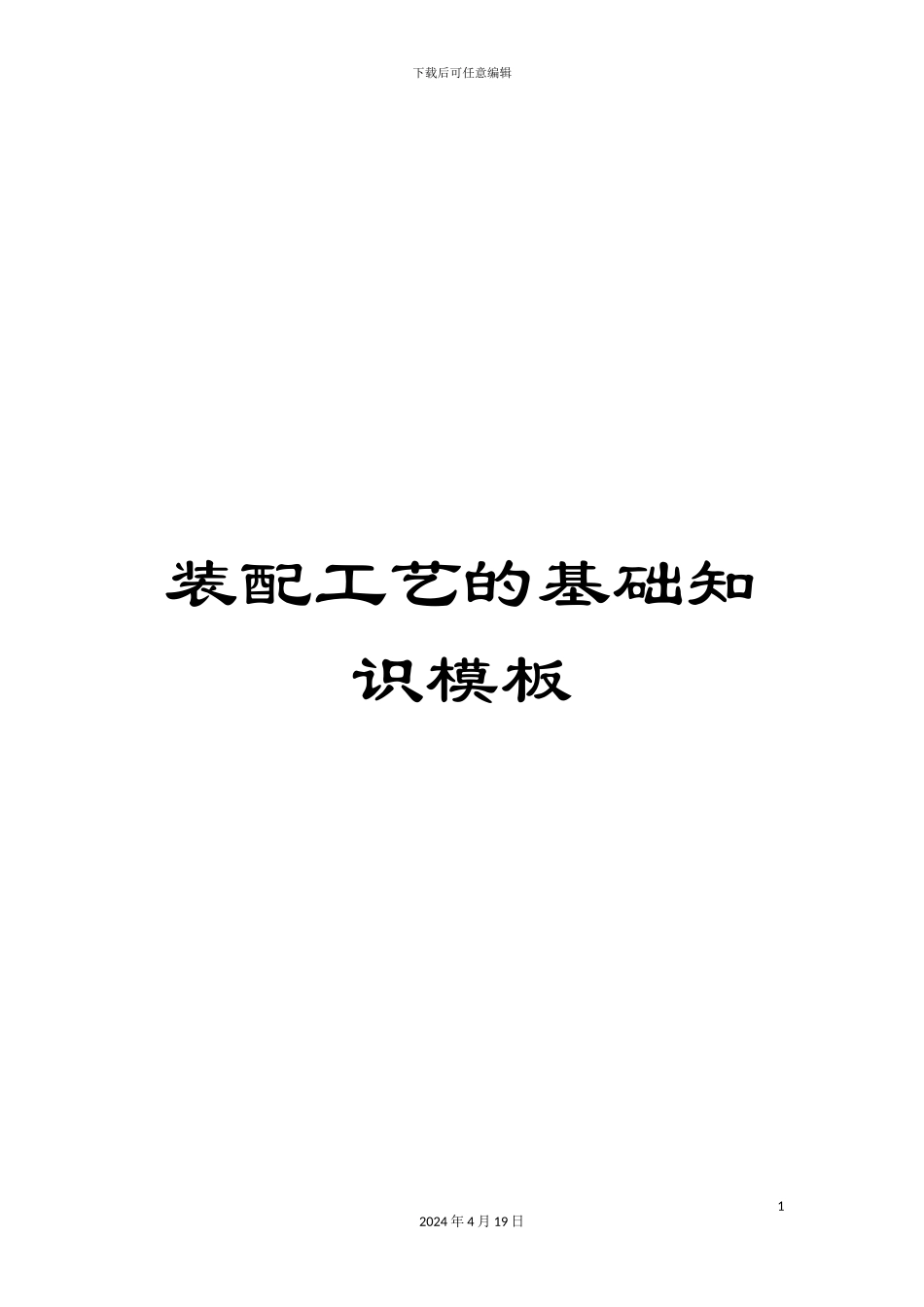

下载后可任意编辑装配工艺的基础知识模板12024 年 4 月 19 日下载后可任意编辑装配工艺员手册2

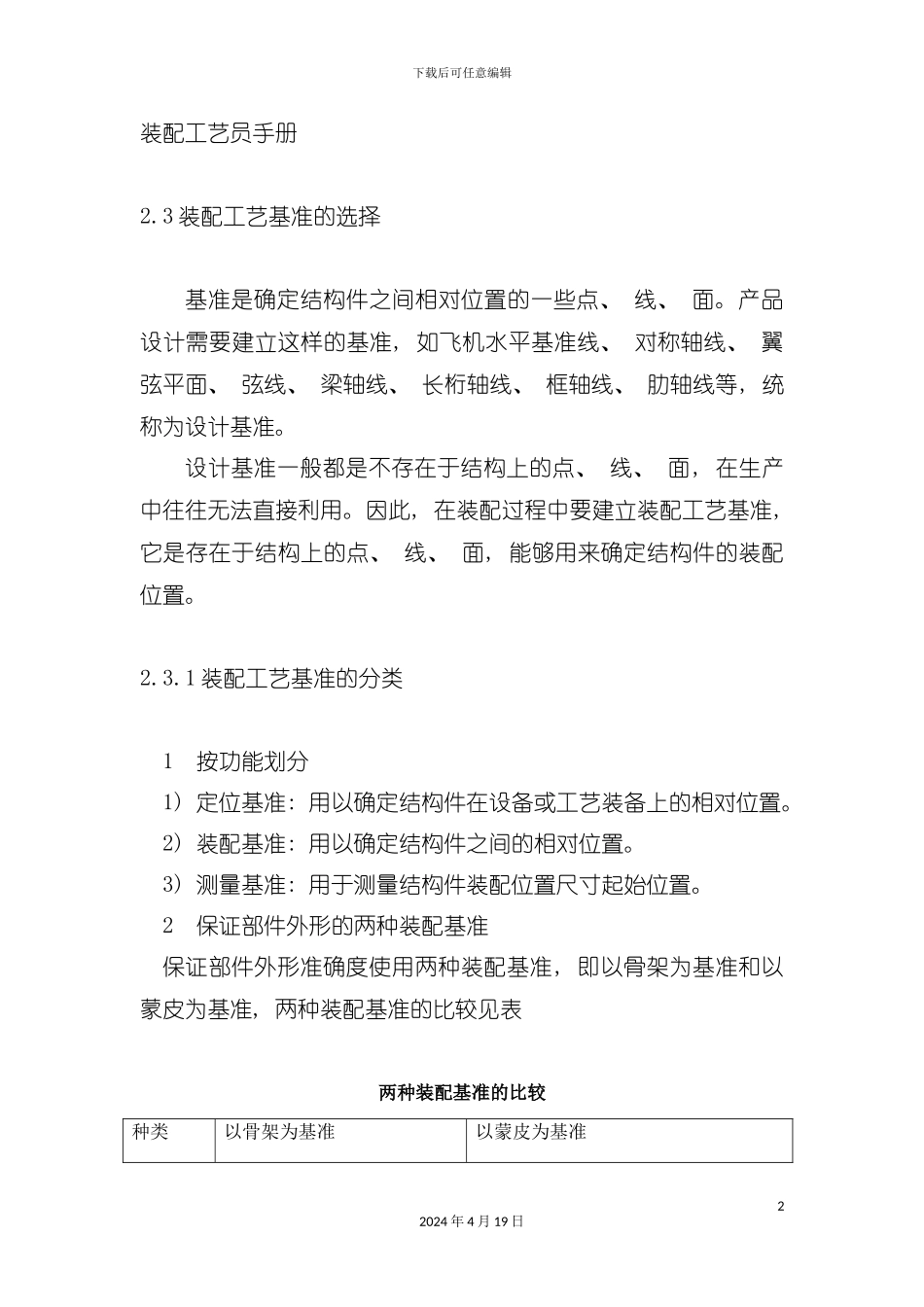

3 装配工艺基准的选择基准是确定结构件之间相对位置的一些点、 线、 面
产品设计需要建立这样的基准, 如飞机水平基准线、 对称轴线、 翼弦平面、 弦线、 梁轴线、 长桁轴线、 框轴线、 肋轴线等, 统称为设计基准
设计基准一般都是不存在于结构上的点、 线、 面, 在生产中往往无法直接利用
因此, 在装配过程中要建立装配工艺基准, 它是存在于结构上的点、 线、 面, 能够用来确定结构件的装配位置
1 装配工艺基准的分类1 按功能划分1) 定位基准: 用以确定结构件在设备或工艺装备上的相对位置
2) 装配基准: 用以确定结构件之间的相对位置
3) 测量基准: 用于测量结构件装配位置尺寸起始位置

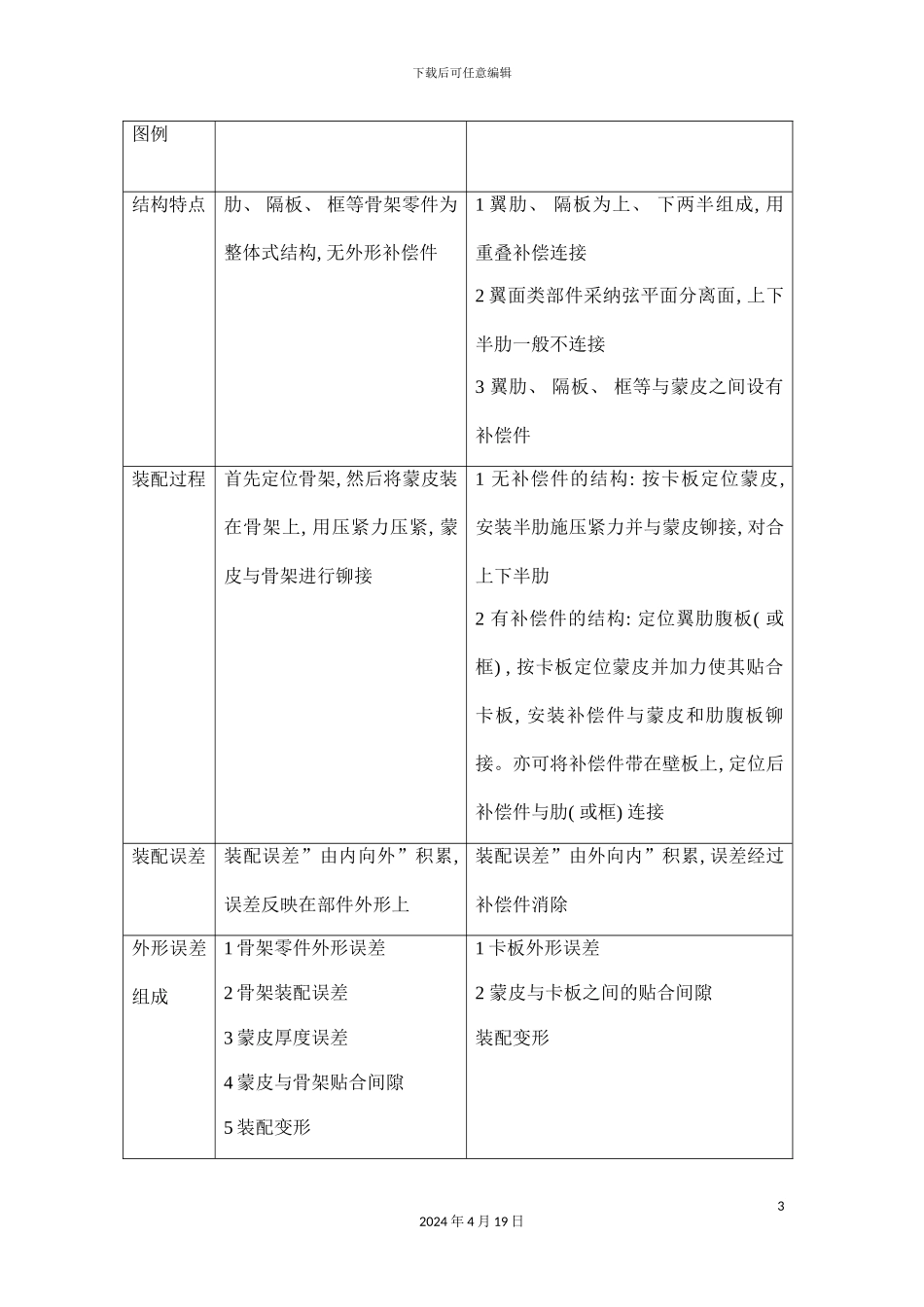

2 保证部件外形的两种装配基准保证部件外形准确度使用两种装配基准, 即以骨架为基准和以蒙皮为基准, 两种装配基准的比较见表两种装配基准的比较种类以骨架为基准以蒙皮为基准22024 年 4 月 19 日下载后可任意编辑图例结构特点肋、 隔板、 框等骨架零件为整体式结构, 无外形补偿件1 翼肋、 隔板为上、 下两半组成, 用重叠补偿连接2 翼面类部件采纳弦平面分离面, 上下半肋一般不连接3 翼肋、 隔板、 框等与蒙皮之间设有补偿件装配过程首先定位骨架, 然后将蒙皮装在骨架上, 用压紧力压紧, 蒙皮与骨架进行铆接1 无补偿件的结构: 按卡板定位蒙皮, 安装半肋施压紧力并与蒙皮铆接, 对合上下半肋2 有补偿件的结构: 定位翼肋腹板( 或框) , 按卡板定位蒙皮并加力使其贴合卡板, 安装补偿件与蒙皮和肋腹板铆接
亦可将补偿件带在壁板上, 定位后补偿件与肋( 或框) 连接装配误差装配误差”由内向外”积累, 误差反映在部件外形上装配误差”由外向内”积累, 误差经过补偿件消除外形误差组成1 骨
