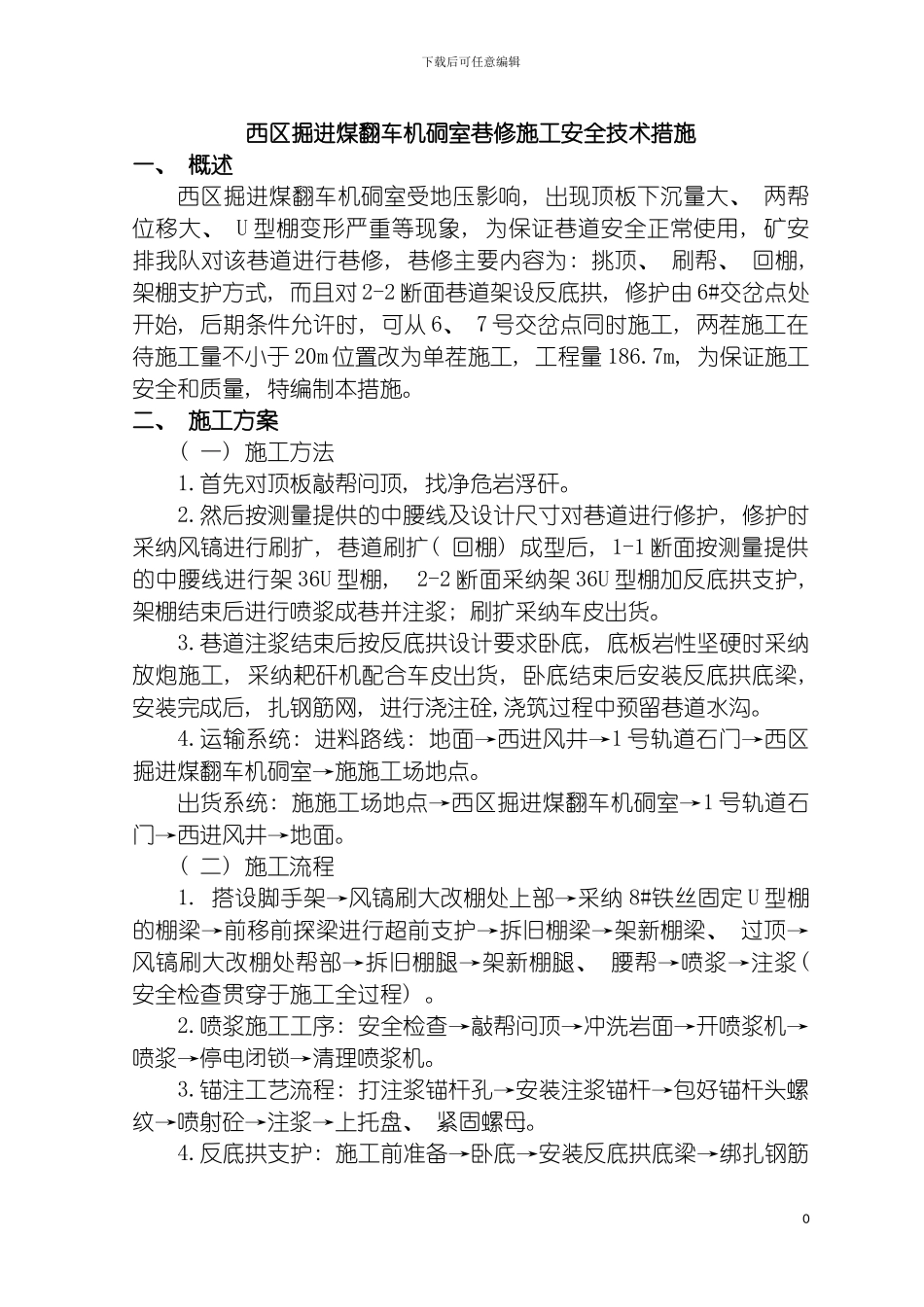

下载后可任意编辑西区掘进煤翻车机硐室巷修施工安全技术措施 N1下载后可任意编辑西区掘进煤翻车机硐室巷修施工安全技术措施一、 概述西区掘进煤翻车机硐室受地压影响, 出现顶板下沉量大、 两帮位移大、 U 型棚变形严重等现象, 为保证巷道安全正常使用, 矿安排我队对该巷道进行巷修, 巷修主要内容为: 挑顶、 刷帮、 回棚, 架棚支护方式, 而且对 2-2 断面巷道架设反底拱, 修护由 6#交岔点处开始, 后期条件允许时, 可从 6、 7 号交岔点同时施工, 两茬施工在待施工量不小于 20m 位置改为单茬施工, 工程量 186.7m, 为保证施工安全和质量, 特编制本措施。二、 施工方案( 一) 施工方法1.首先对顶板敲帮问顶, 找净危岩浮矸。2.然后按测量提供的中腰线及设计尺寸对巷道进行修护, 修护时采纳风镐进行刷扩, 巷道刷扩( 回棚) 成型后, 1-1 断面按测量提供的中腰线进行架 36U 型棚, 2-2 断面采纳架 36U 型棚加反底拱支护, 架棚结束后进行喷浆成巷并注浆; 刷扩采纳车皮出货。3.巷道注浆结束后按反底拱设计要求卧底, 底板岩性坚硬时采纳放炮施工, 采纳耙矸机配合车皮出货, 卧底结束后安装反底拱底梁, 安装完成后, 扎钢筋网, 进行浇注硂,浇筑过程中预留巷道水沟。4.运输系统: 进料路线: 地面→西进风井→1 号轨道石门→西区掘进煤翻车机硐室→施施工场地点。出货系统: 施施工场地点→西区掘进煤翻车机硐室→1 号轨道石门→西进风井→地面。( 二) 施工流程1. 搭设脚手架→风镐刷大改棚处上部→采纳 8#铁丝固定 U 型棚的棚梁→前移前探梁进行超前支护→拆旧棚梁→架新棚梁、 过顶→风镐刷大改棚处帮部→拆旧棚腿→架新棚腿、 腰帮→喷浆→注浆( 安全检查贯穿于施工全过程) 。2.喷浆施工工序: 安全检查→敲帮问顶→冲洗岩面→开喷浆机→喷浆→停电闭锁→清理喷浆机。3.锚注工艺流程: 打注浆锚杆孔→安装注浆锚杆→包好锚杆头螺纹→喷射砼→注浆→上托盘、 紧固螺母。4.反底拱支护: 施工前准备→卧底→安装反底拱底梁→绑扎钢筋0下载后可任意编辑→浇筑砼( 安全检查贯穿于施工全过程) 。三、 巷道断面( 一) 巷道断面1.根据巷道的需要, 巷道 1-1 断面采纳 U 型棚喷+注浆支护, 2-2断面采纳 U 型棚喷+注浆+反底拱支护。2.1-1 断面: 净宽×净高=4.0×3.6m, 2-2 断面: 净宽×净高=5.0×4.1m, 架棚后再喷浆, 与 U 型钢棚喷平。3.水沟采纳 I 类水沟, 净宽×净深=0.3×0.35m...
