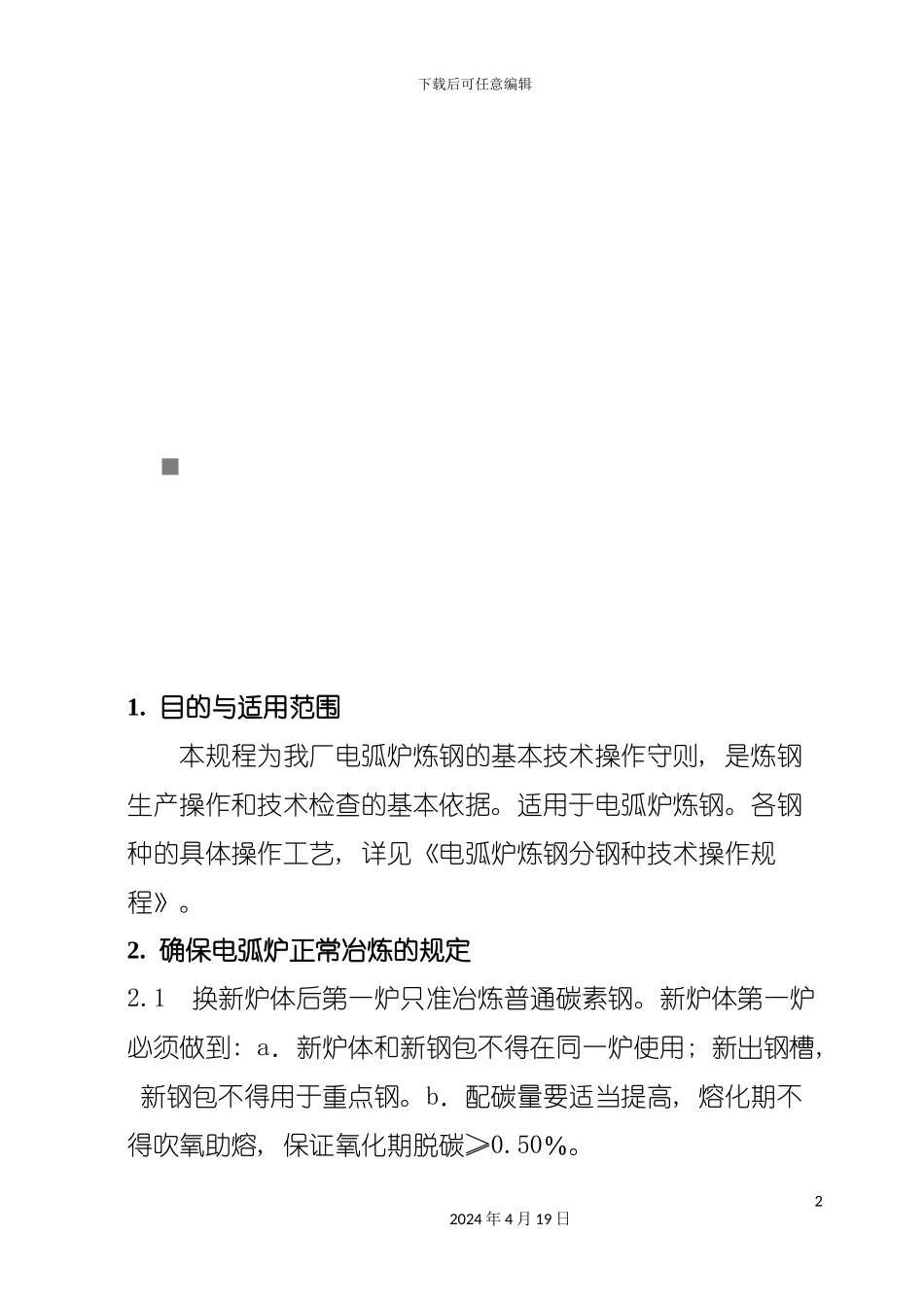

下载后可任意编辑试论电弧炉炼钢基本操作工艺规程模板12024 年 4 月 19 日下载后可任意编辑1. 目的与适用范围本规程为我厂电弧炉炼钢的基本技术操作守则, 是炼钢生产操作和技术检查的基本依据。适用于电弧炉炼钢。各钢种的具体操作工艺, 详见《电弧炉炼钢分钢种技术操作规程》。2. 确保电弧炉正常冶炼的规定2.1 换新炉体后第一炉只准冶炼普通碳素钢。新炉体第一炉必须做到: a．新炉体和新钢包不得在同一炉使用; 新出钢槽, 新钢包不得用于重点钢。b．配碳量要适当提高, 熔化期不得吹氧助熔, 保证氧化期脱碳≥0.50％。22024 年 4 月 19 日下载后可任意编辑2.2 炉体损坏严重, 经过大补炉, 垫炉底后, 前三炉不得冶炼重点钢。只能冶炼不作重要用途的碳素钢。2.3 上炉冶炼高合金钢, 下一炉必须冶炼含有相应合金元素的低合金钢。配料和熔炼都要考虑合金元素的影响。电弧炉熔炼铸铁后, 下一炉应彻底熔清炉底残铁, 防止还原期或成品钢突然涨碳。2.4 原材料( 特别是铁合金) 使用前必须确知其化学成分, 否则不得使用。2.5 送电前应认真检查水冷系统和机电设备, 发现故障应及时处理。保证水冷系统水流畅通, 不漏水。2.6 送电前调整好电极长度, 必须留一螺丝孔长度在外, 并上好电极螺丝接头。熔化期发现炉料不导电或电极卡头打弧时, 必须及时停电处理。2.7 冶炼各期必须专人集中精力, 看好电表。严禁带负荷停电、 送电。必须在停电后由专人操作, 切除或带上电抗。电表员必须严格规定送电。班长要控制好熔炼各期的温度, 避开还原期后升温。2.8 测量钢液温度要有代表性。以热电偶测温。测温前必须充分搅拌钢铁和炉渣。3. 配料本节主要指钢铁料的准备。配料的其它注意事项, 详见《电炉炼钢用原材料及配料规程》。32024 年 4 月 19 日下载后可任意编辑3.1 必须按所炼钢种、 冶炼方法及生产计划, 确定具体的配料方案。所有合金废钢, 特别是车间内部的浇冒口、 注余、 包底、 废铸件等要分类管理, 按计划合理使用, 不得用作普通废钢。3.2 采纳氧化法冶炼时, 炉料的配碳量应能保证氧化期脱碳量的要求。钢铁料中不足的碳量, 可配入生铁或废电极块补足。3.3 废钢中不得混入有色金属, 如: 铜、 铅、 锡、 锌、 铝等, 特别是巴氏轴承合金, 一经发现, 必须立即检出送交废品库集中处理。废钢中不得混入封闭容器及易燃爆物品。浇道上的耐火砖及废铸件上的砂子必须清除洁净, 确保炉料良好导电。3...
