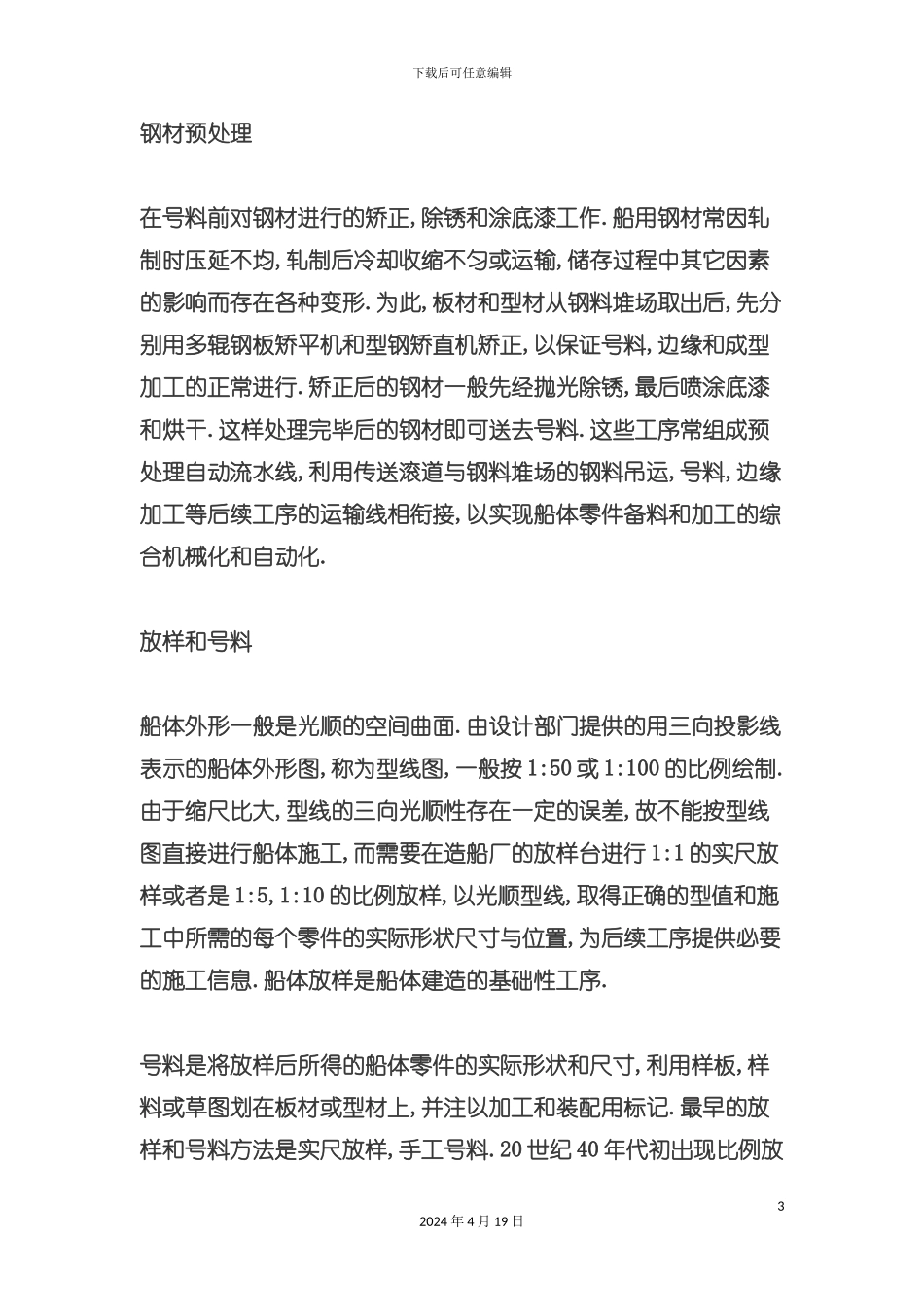

下载后可任意编辑试谈造船的主要工艺流程模板12024 年 4 月 19 日下载后可任意编辑钢材预处理在号料前对钢材进行的矫正,除锈和涂底漆工作.船用钢材常因轧制时压延不均,轧制后冷却收缩不匀或运输,储存过程中其22024 年 4 月 19 日下载后可任意编辑钢材预处理 在号料前对钢材进行的矫正,除锈和涂底漆工作.船用钢材常因轧制时压延不均,轧制后冷却收缩不匀或运输,储存过程中其它因素的影响而存在各种变形.为此,板材和型材从钢料堆场取出后,先分别用多辊钢板矫平机和型钢矫直机矫正,以保证号料,边缘和成型加工的正常进行.矫正后的钢材一般先经抛光除锈,最后喷涂底漆和烘干.这样处理完毕后的钢材即可送去号料.这些工序常组成预处理自动流水线,利用传送滚道与钢料堆场的钢料吊运,号料,边缘加工等后续工序的运输线相衔接,以实现船体零件备料和加工的综合机械化和自动化. 放样和号料 船体外形一般是光顺的空间曲面.由设计部门提供的用三向投影线表示的船体外形图,称为型线图,一般按 1:50 或 1:100 的比例绘制.由于缩尺比大,型线的三向光顺性存在一定的误差,故不能按型线图直接进行船体施工,而需要在造船厂的放样台进行 1:1 的实尺放样或者是 1:5,1:10 的比例放样,以光顺型线,取得正确的型值和施工中所需的每个零件的实际形状尺寸与位置,为后续工序提供必要的施工信息.船体放样是船体建造的基础性工序. 号料是将放样后所得的船体零件的实际形状和尺寸,利用样板,样料或草图划在板材或型材上,并注以加工和装配用标记.最早的放样和号料方法是实尺放样,手工号料.20 世纪 40 年代初出现比例放32024 年 4 月 19 日下载后可任意编辑样和投影号料,即按 1:5 或 1:10 的比例进行放样制成投影底图,用相应的低倍投影装置放大至实际尺寸;或将投影底图缩小到 1/5～1/10 摄制成投影底片,再用高倍投影装置放大 50～100 倍成零件实形,然后在钢材上划线.比例放样还可提供仿形图,供光电跟踪切割机直接切割钢板用,从而省略号料工序.投影号料虽在手工号料的基础上有了很大改进,但依旧未能摆脱手工操作. 60 年代初开始应用电印号料,即利用静电照相原理,先在钢板表面喷涂光敏导电粉末,进行正片投影曝光,经显影和定影后在钢板上显出零件图形.适用于大尺寸钢板的大型电印号料装置采纳同步连续曝光投影方式,即底图和钢板同步移动,在运动过程中连续投影曝光.适用于小尺寸钢板的小型电印号料装置,则在钢板上一次投影出全部图形.这种号料方法...
