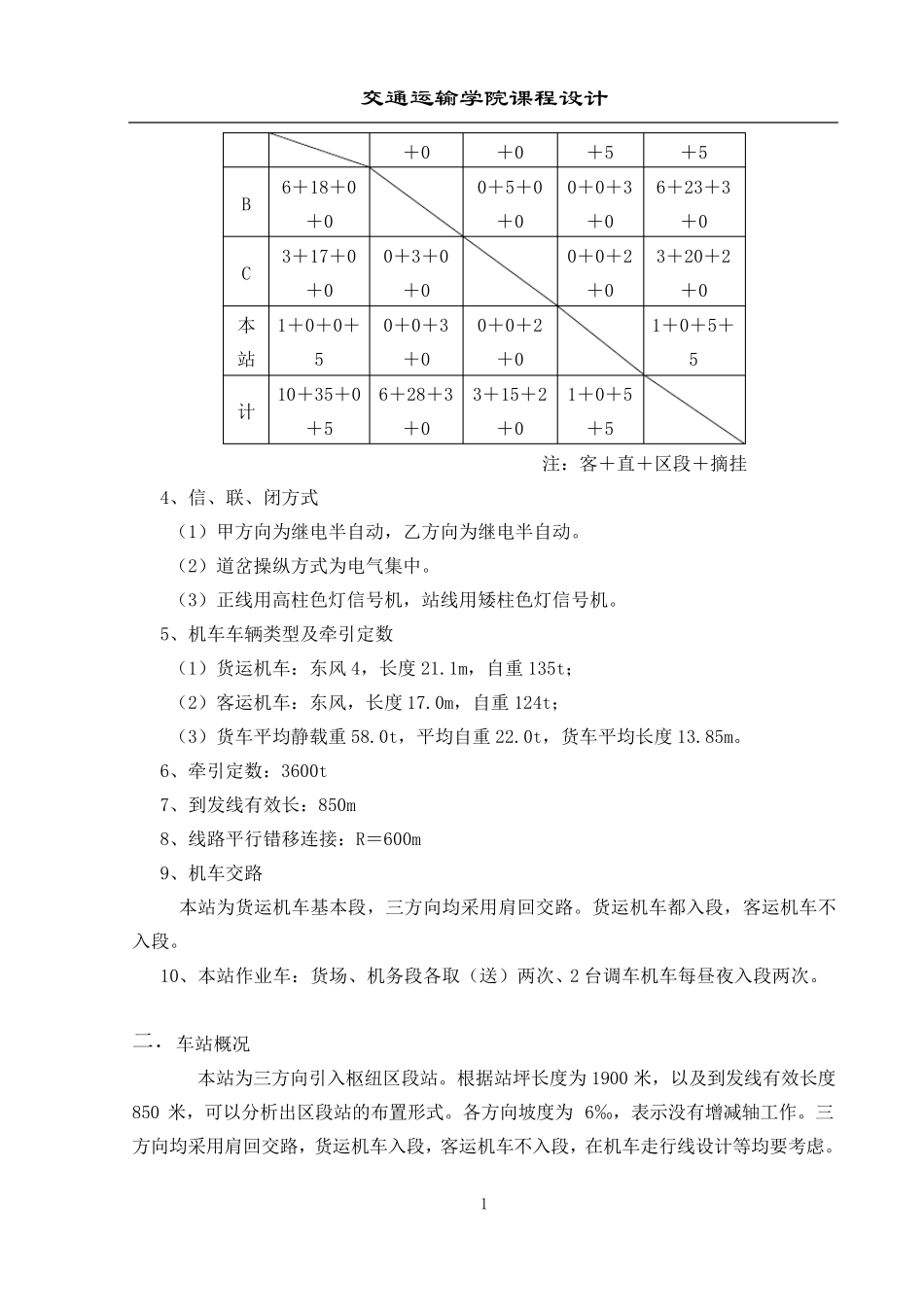

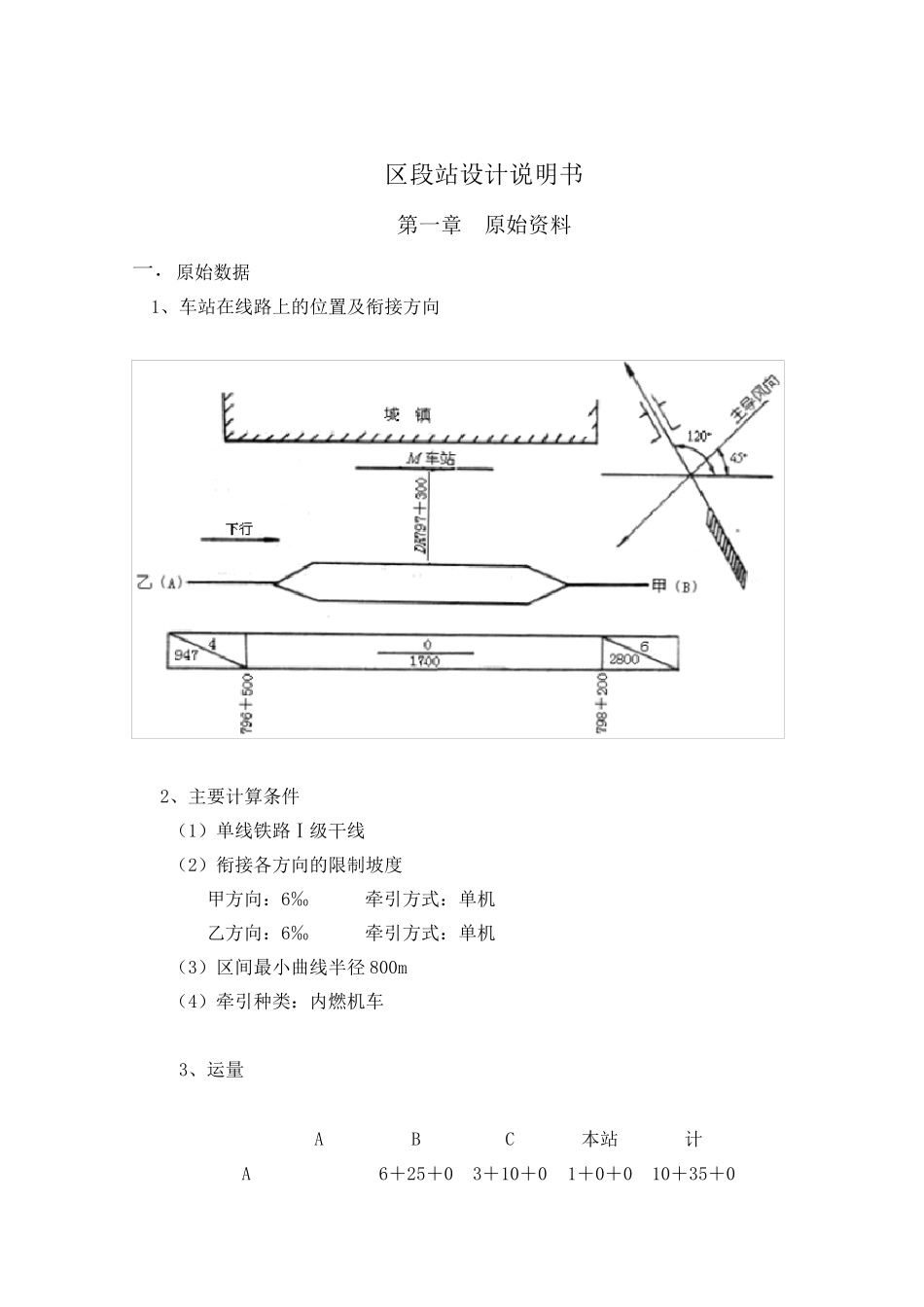

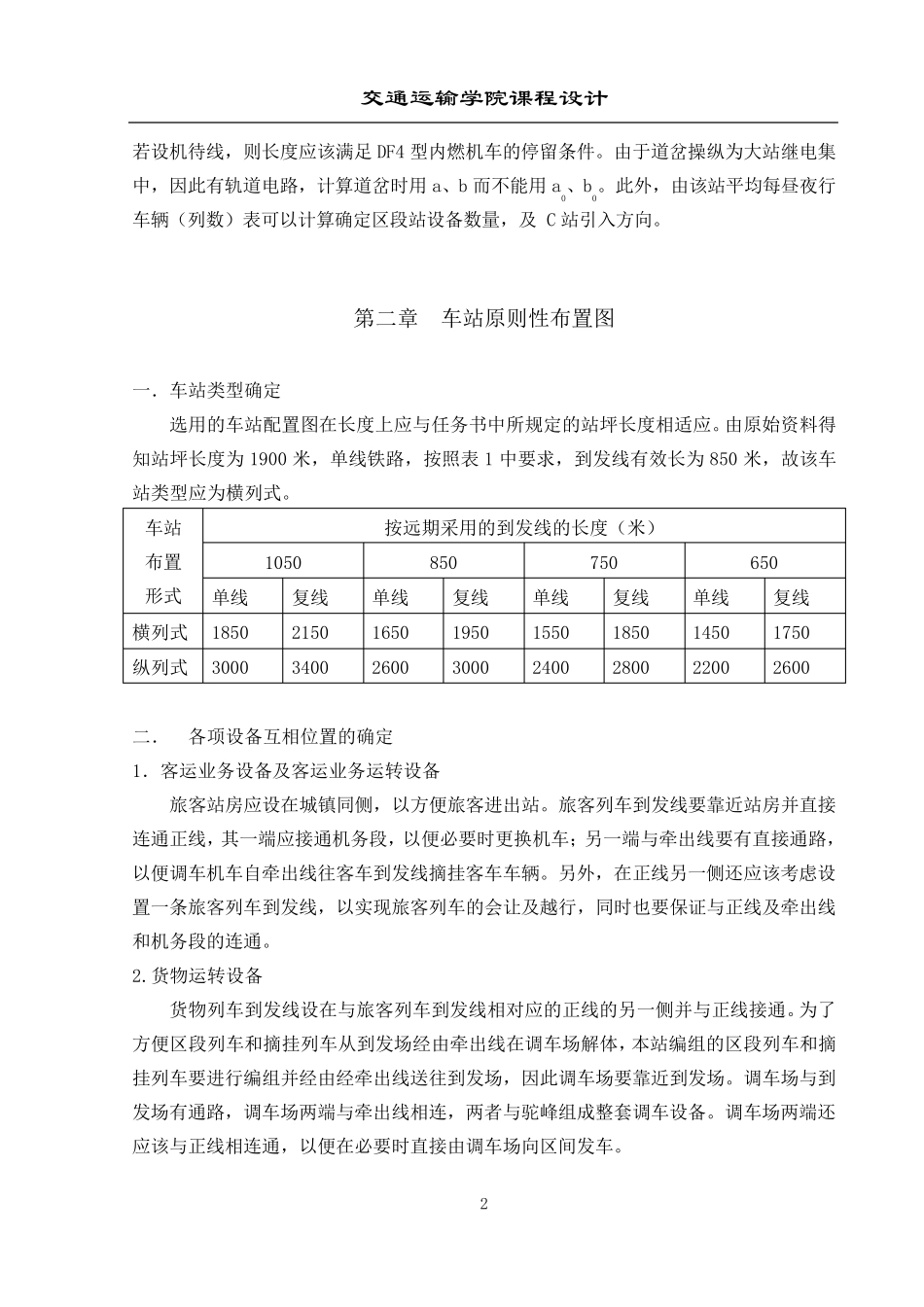

区段站设计说明书 第一章 原始资料 一.原始数据 1、车站在线路上的位置及衔接方向 2、主要计算条件 (1)单线铁路Ⅰ级干线 (2)衔接各方向的限制坡度 甲方向:6‰ 牵引方式:单机 乙方向:6‰ 牵引方式:单机 (3)区间最小曲线半径 800m (4)牵引种类:内燃机车 3、运量 A B C 本站 计 A 6+25+03+10+01+0+010+35+0交通运输学院课程设计 1 +0 +0 +5 +5 B 6+18+0+0 0+5+0+0 0+0+3+0 6+23+3+0 C 3+17+0+0 0+3+0+0 0+0+2+0 3+20+2+0 本站 1+0+0+5 0+0+3+0 0+0+2+0 1+0+5+5 计 10+35+0+5 6+28+3+0 3+15+2+0 1+0+5+5 注:客+直+区段+摘挂 4、信、联、闭方式 (1)甲方向为继电半自动,乙方向为继电半自动。 (2)道岔操纵方式为电气集中。 (3)正线用高柱色灯信号机,站线用矮柱色灯信号机。 5、机车车辆类型及牵引定数 (1)货运机车:东风4,长度21.1m,自重135t; (2)客运机车:东风,长度17.0m,自重124t; (3)货车平均静载重58.0t,平均自重22.0t,货车平均长度13.85m。 6、牵引定数:3600t 7、到发线有效长:850m 8、线路平行错移连接:R=600m 9、机车交路 本站为货运机车基本段,三方向均采用肩回交路。货运机车都入段,客运机车不入段。 10、本站作业车:货场、机务段各取(送)两次、2 台调车机车每昼夜入段两次。 二.车站概况 本站为三方向引入枢纽区段站。根据站坪长度为1900 米,以及到发线有效长度850 米,可以分析出区段站的布置形式。各方向坡度为6‰,表示没有增减轴工作。三方向均采用肩回交路,货运机车入段,客运机车不入段,在机车走行线设计等均要考虑。交通运输学院课程设计 2 若设机待线,则长度应该满足DF4 型内燃机车的停留条件。由于道岔操纵为大站继电集中,因此有轨道电路,计算道岔时用a、b 而不能用a0、b0。此外,由该站平均每昼夜行车辆(列数)表可以计算确定区段站设备数量,及 C 站引入方向。 第二章 车站原则性布置图 一.车站类型确定 选用的车站配置图在长度上应与任务书中所规定的站坪长度相适应。由原始资料得知站坪长度为1900 米,单线铁路,按照表 1 中要求,到发线有效长为850 米,故该车站类型应为横列式。 车站 布置 形式 按远期采用的到发线的长度(米) 1050 850 750 650 单线 复线 单线 复线 单线 复线 单线 复线 横列...
