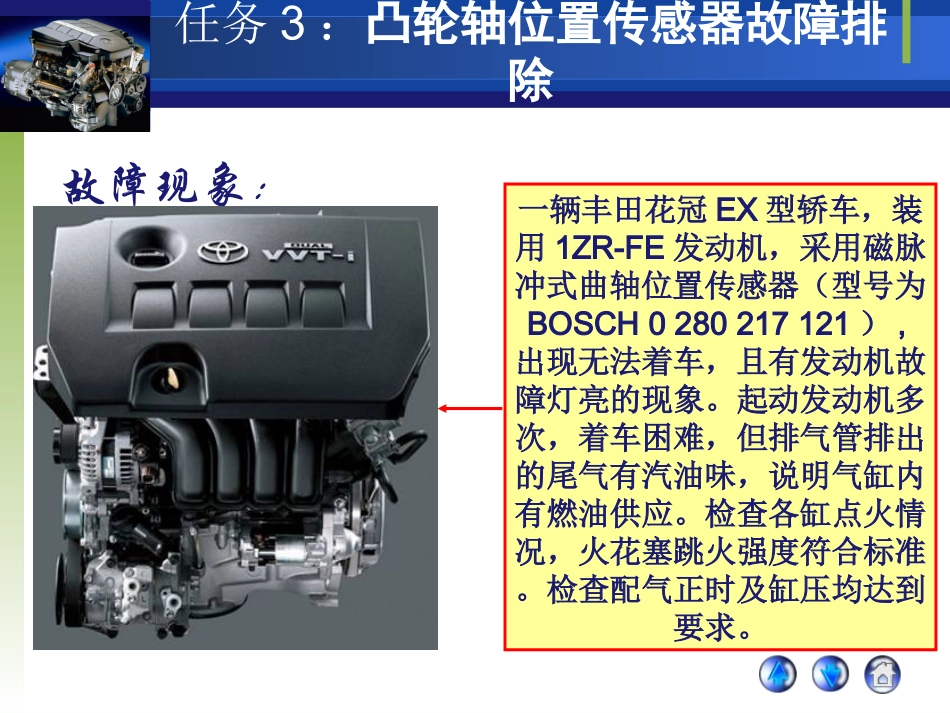

项目三发动机电控系统的故障排除任务3：凸轮轴位置传感器故障排除故障现象：一辆丰田花冠EX型轿车，装用1ZR-FE发动机，采用磁脉冲式曲轴位置传感器（型号为BOSCH0280217121）,出现无法着车，且有发动机故障灯亮的现象。起动发动机多次，着车困难，但排气管排出的尾气有汽油味，说明气缸内有燃油供应。检查各缸点火情况，火花塞跳火强度符合标准。检查配气正时及缸压均达到要求。任务3：凸轮轴位置传感器故障排除一、作用1.曲轴位置传感器作用:•产生发动机转速信号，决定基本喷油量和基本点火提前角；2.凸轮轴位置传感器作用:•判定凸轮轴位置（一缸压缩上止点位置）凸轮轴位置相位传感器曲轴位置传感器相位传感器任务3：凸轮轴位置传感器故障排除（=CrankshaftPositionSensor）：又称转速传感器，检测曲轴转角位移，给ECU提供发动机转速信号和曲轴转角信号，作为燃油喷射和点火控制的主控信号。常与凸轮轴位置传感器CMPS（=CamshaftPositionSensor）配合使用。CMPS用于给ECU提供曲轴转角基准位置（第一缸压缩上止点）信号，也作为燃油喷射控制和点火控制的主控信号。二.安装位置曲轴位置传感器（别克君威）曲轴位置传感器通常安装在曲轴前端、凸轮轴前端、飞轮侧上或分电器内任务3：凸轮轴位置传感器故障排除凸轮轴轴位置传感器通常安装凸轮轴前端、端侧或分电器内凸轮轴位置传感器（别克君威）任务3：凸轮轴位置传感器故障排除三、卡罗拉凸轮轴位置传感器简介VVT凸轮轴主动齿轮有一个信号盘，信号盘的外圆周上有3个齿。齿轮旋转时，信号盘和耦合线圈间的气隙会发生改变，从而影响磁铁。凸轮轴位置传感器将齿轮旋转数据转换为脉冲信号，并将这些脉冲信号发送到ECM来确定凸轮轴角度。ECM利用此数据来控制燃油喷射时间和喷油正时。任务3：凸轮轴位置传感器故障排除三、卡罗拉凸轮轴位置传感器工作原理简介任务3：凸轮轴位置传感器故障排除三、卡罗拉凸轮轴位置传感器工作原理简介任务3：凸轮轴位置传感器故障排除四、卡罗拉电路图识读任务3：凸轮轴位置传感器故障排除五、检测任务3：凸轮轴位置传感器故障排除1、进气侧凸轮轴位置传感器故障码任务3：凸轮轴位置传感器故障排除任务3：凸轮轴位置传感器故障排除2、排气侧凸轮轴位置传感器任务3：凸轮轴位置传感器故障排除2、排气侧凸轮轴位置传感器
