路基排水施工方案模板

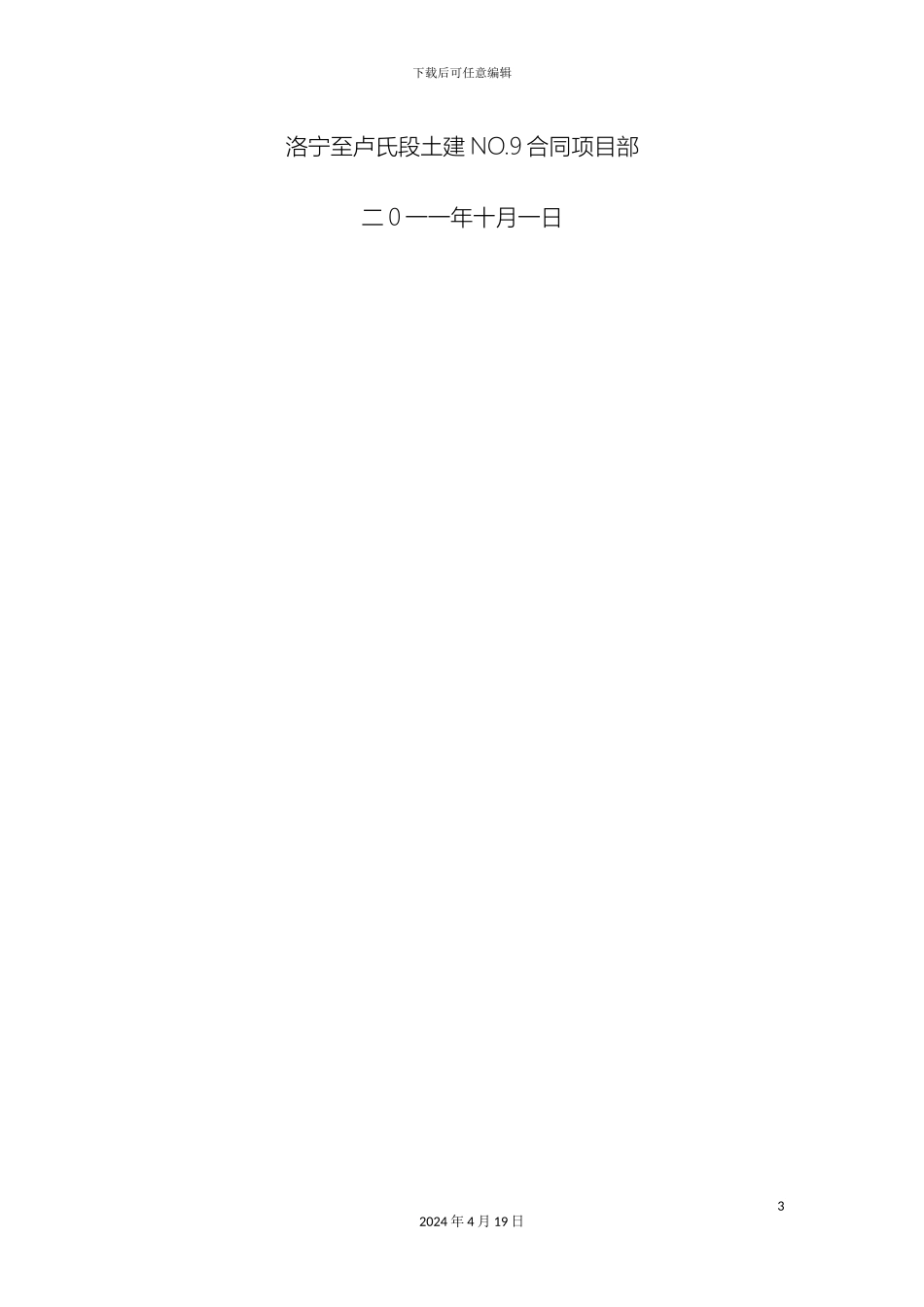

下载后可任意编辑路基排水施工方案模板12024 年 4 月 19 日下载后可任意编辑郑卢高速公路洛宁至卢氏段 NO.9 合同段（K117+600～K121+700）路基排水工程施工方案编制： 复核： 审批： 中国水电建设集团路桥工程有限公司22024 年 4 月 19 日下载后可任意编辑洛宁至卢氏段土建 NO.9 合同项目部二 0 一一年十月一日32024 年 4 月 19 日下载后可任意编辑路基排水工程施工方案一、工程概况郑卢高速洛宁至卢氏段 NO.9 合同段起点里程 K117+600，终点里程K122+700，全长 5.082 公里。本标段位于河南省洛阳市洛宁县境内，地貌属山丘区，地形复杂，山峰起伏，沟谷较深，山坡陡峻，山体剥蚀侵蚀严重，地形起伏激烈，且呈典型“V”形谷地。工程所在地区属温带大陆性气候，热量适中，光照充分，降水偏少，变幅较大，具有明显垂直变化特点。本地区年平均气温 14.5℃，最冷的 1 月份为零下 8.0℃～10.0℃，最热的 7 月份为24.2℃～27.5℃。黄河、洛河、伊河等河谷地带及其附近的丘陵和缓坡上地，洛阳平均降水量 550～900 毫米，西南部汝河、伊河、洛河谷底为 700～800 毫米，黄河谷地则为 500～600 毫米。降雨的时空分配不均匀，雨季 6～9 月份占 57.5%～61.1%。路基排水系统由边沟、排水沟、截水沟、平台截水沟、急流槽、消力池。路面排水系统由集水井、横向排水管、集水槽、盲42024 年 4 月 19 日下载后可任意编辑沟租成二、排水形式（1）路基排水1、排水沟填方路基两侧均设置排水沟，主线路段采纳 60×60cm 的矩形沟。沟壁材料采纳 C20 混凝土预制块护砌，铺砌厚度为 8cm。互通匝道路段采纳60×80cm、100*130cm 的矩形沟，沟壁材料采纳 C20 混凝土预制块护砌，铺砌厚度为 8cm。互通陡坡设挡土墙路段采纳 60*50cm 的矩形沟，沟壁、沟底材料 C20 混凝土预制块护砌，铺砌厚度为 8cm。2、边沟挖方路段根据沿线地质情况及挖方路段的长度，全线采纳Ⅰ、Ⅱ两种形式边沟。Ⅰ型边沟适用于一般挖方路段，采纳 100cm*100cm 的矩形盖板边沟，沟壁及沟底采纳 20cm 厚 C20 现浇混凝土，盖板采纳 15cm 厚 C25 砼预制 盖 板 ； Ⅱ 型 边 沟 适 用 挖 方 段 纵 坡 与 路 线 纵 坡 相 反 路 段 ， 采52024 年 4 月 19 日下载后可任意编辑100×（35+H）cm 的矩形盖板边沟，沟壁及沟底采纳 20cm 厚 C20 现浇混凝土，盖板采纳 15cm 厚 C25 砼预制盖板。3、平台截...
