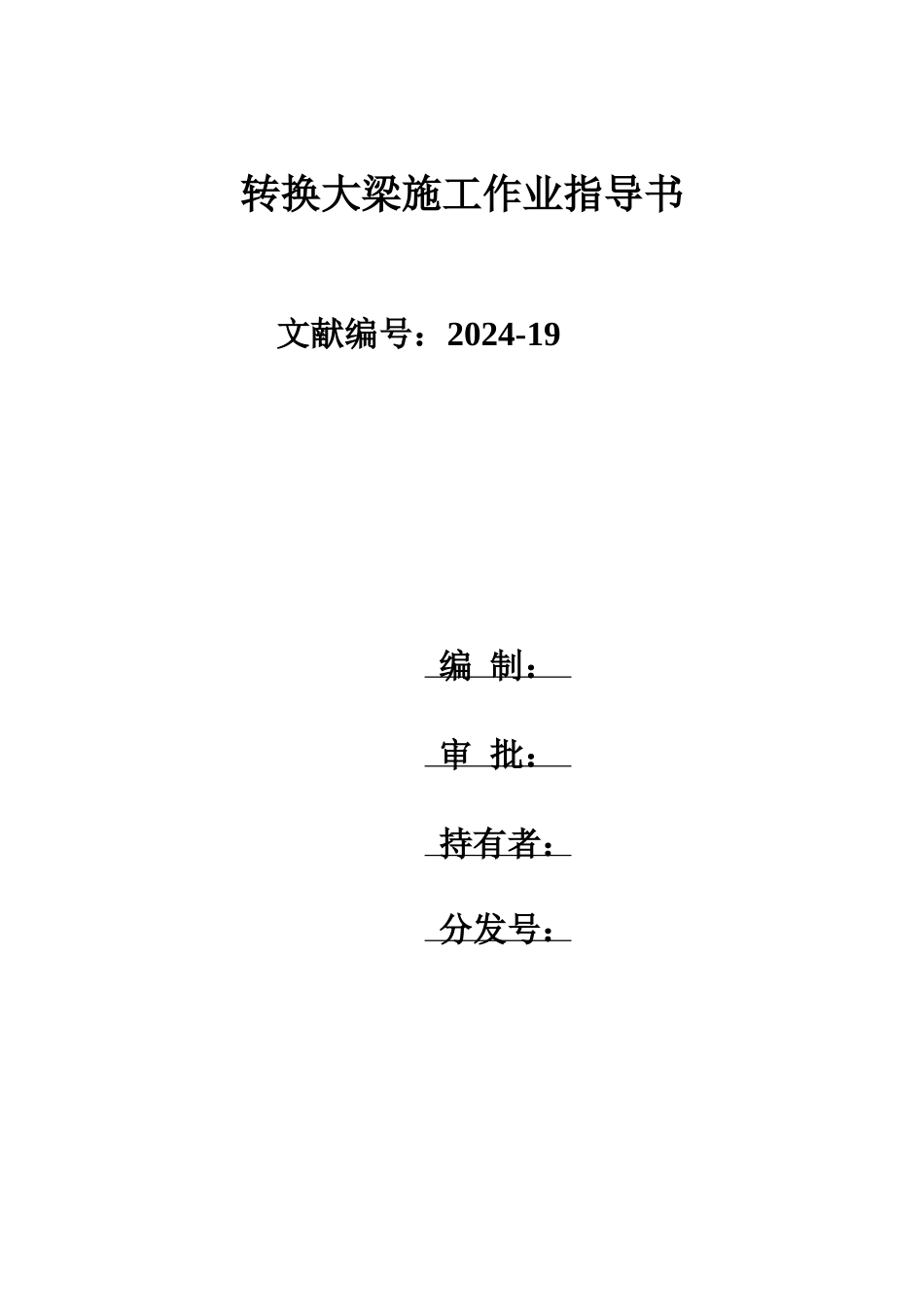

转换大梁施工作业指导书

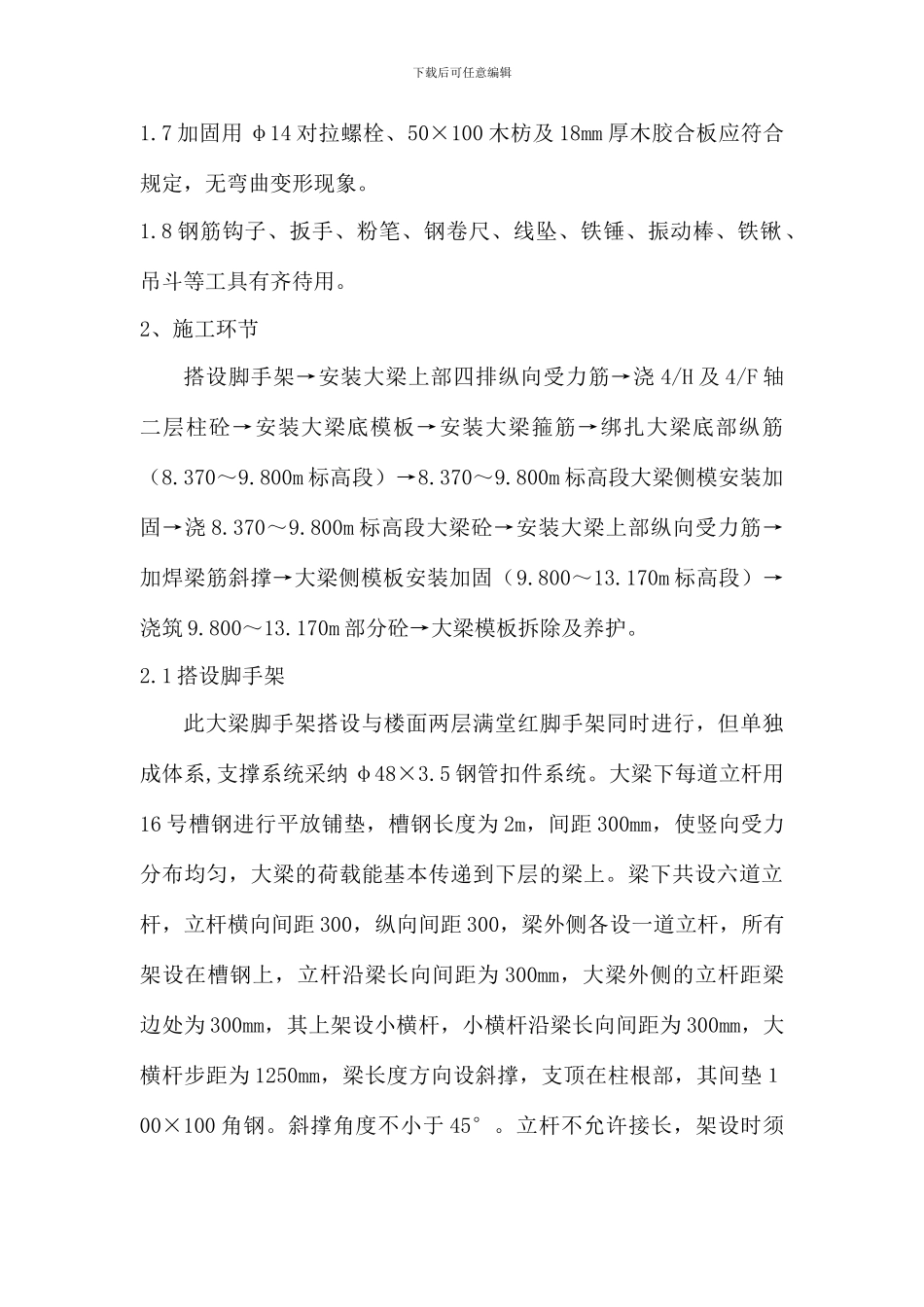

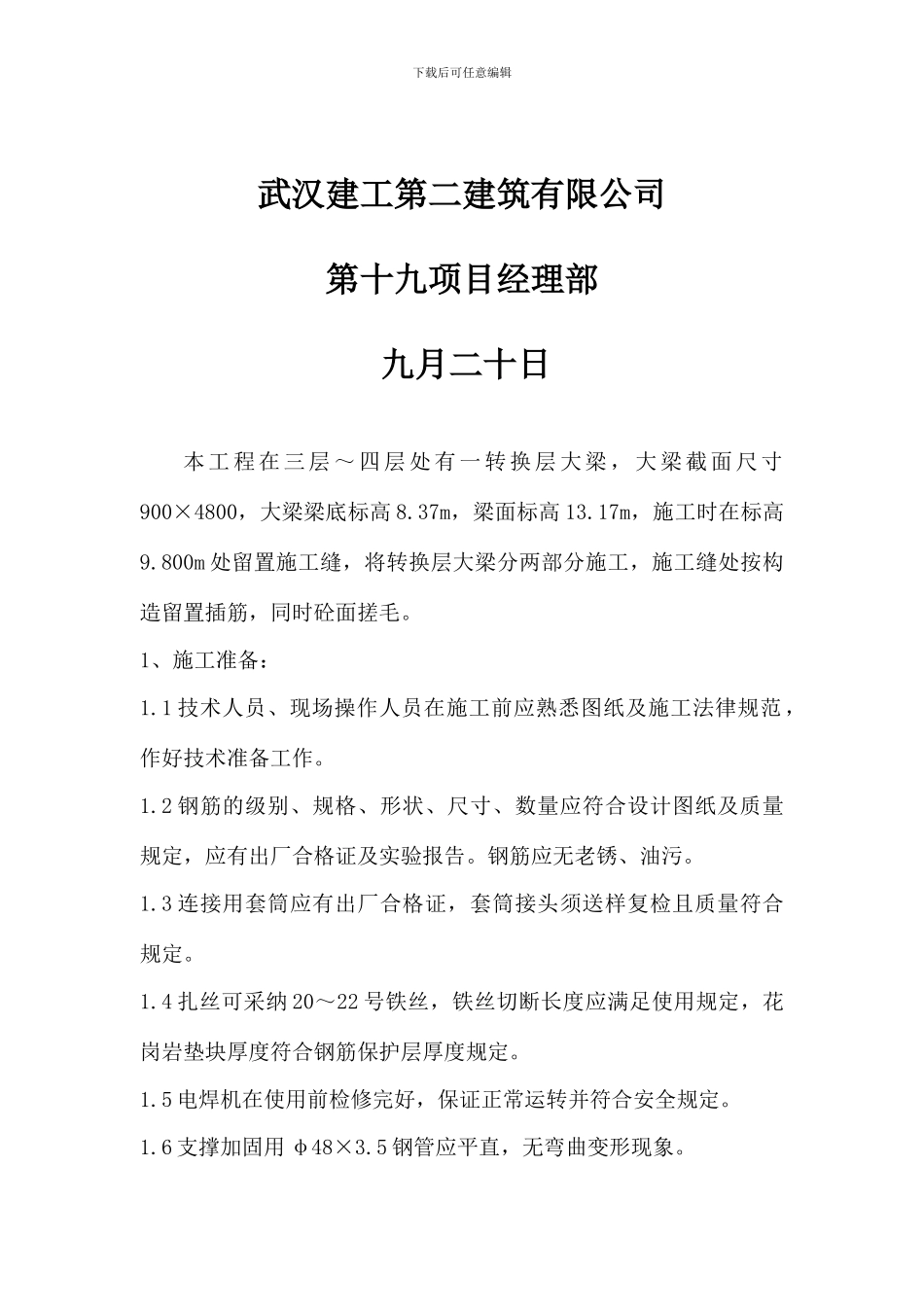

转换大梁施工作业指导书文献编号：2024-19 编 制：审 批：持有者：分发号：下载后可任意编辑武汉建工第二建筑有限公司第十九项目经理部九月二十日本 工 程 在 三 层 ～ 四 层 处 有 一 转 换 层 大 梁 ， 大 梁 截 面 尺 寸900×4800，大梁梁底标高 8.37m，梁面标高 13.17m，施工时在标高9.800m 处留置施工缝，将转换层大梁分两部分施工，施工缝处按构造留置插筋，同时砼面搓毛。1、施工准备：1.1 技术人员、现场操作人员在施工前应熟悉图纸及施工法律规范，作好技术准备工作。1.2 钢筋的级别、规格、形状、尺寸、数量应符合设计图纸及质量规定，应有出厂合格证及实验报告。钢筋应无老锈、油污。1.3 连接用套筒应有出厂合格证，套筒接头须送样复检且质量符合规定。1.4 扎丝可采纳 20～22 号铁丝，铁丝切断长度应满足使用规定，花岗岩垫块厚度符合钢筋保护层厚度规定。1.5 电焊机在使用前检修完好，保证正常运转并符合安全规定。1.6 支撑加固用 φ48×3.5 钢管应平直，无弯曲变形现象。下载后可任意编辑1.7 加固用 φ14 对拉螺栓、50×100 木枋及 18mm 厚木胶合板应符合规定，无弯曲变形现象。1.8 钢筋钩子、扳手、粉笔、钢卷尺、线坠、铁锤、振动棒、铁锹、吊斗等工具有齐待用。2、施工环节搭设脚手架→安装大梁上部四排纵向受力筋→浇 4/H 及 4/F 轴二层柱砼→安装大梁底模板→安装大梁箍筋→绑扎大梁底部纵筋（8.370～9.800m 标高段）→8.370～9.800m 标高段大梁侧模安装加固→浇 8.370～9.800m 标高段大梁砼→安装大梁上部纵向受力筋→加焊梁筋斜撑→大梁侧模板安装加固（9.800～13.170m 标高段）→浇筑 9.800～13.170m 部分砼→大梁模板拆除及养护。2.1 搭设脚手架此大梁脚手架搭设与楼面两层满堂红脚手架同时进行，但单独成体系,支撑系统采纳 φ48×3.5 钢管扣件系统。大梁下每道立杆用16 号槽钢进行平放铺垫，槽钢长度为 2m，间距 300mm，使竖向受力分布均匀，大梁的荷载能基本传递到下层的梁上。梁下共设六道立杆，立杆横向间距 300，纵向间距 300，梁外侧各设一道立杆，所有架设在槽钢上，立杆沿梁长向间距为 300mm，大梁外侧的立杆距梁边处为 300mm，其上架设小横杆，小横杆沿梁长向间距为 300mm，大横杆步距为 1250mm，梁长度方向设斜撑，支顶在柱根部，其间垫１00×100 角钢。斜撑角度不小于 45°。立杆不允许接长，架设时须下载后可任意编辑弹线定位，并吊垂...
