转碟曝气机技术说明

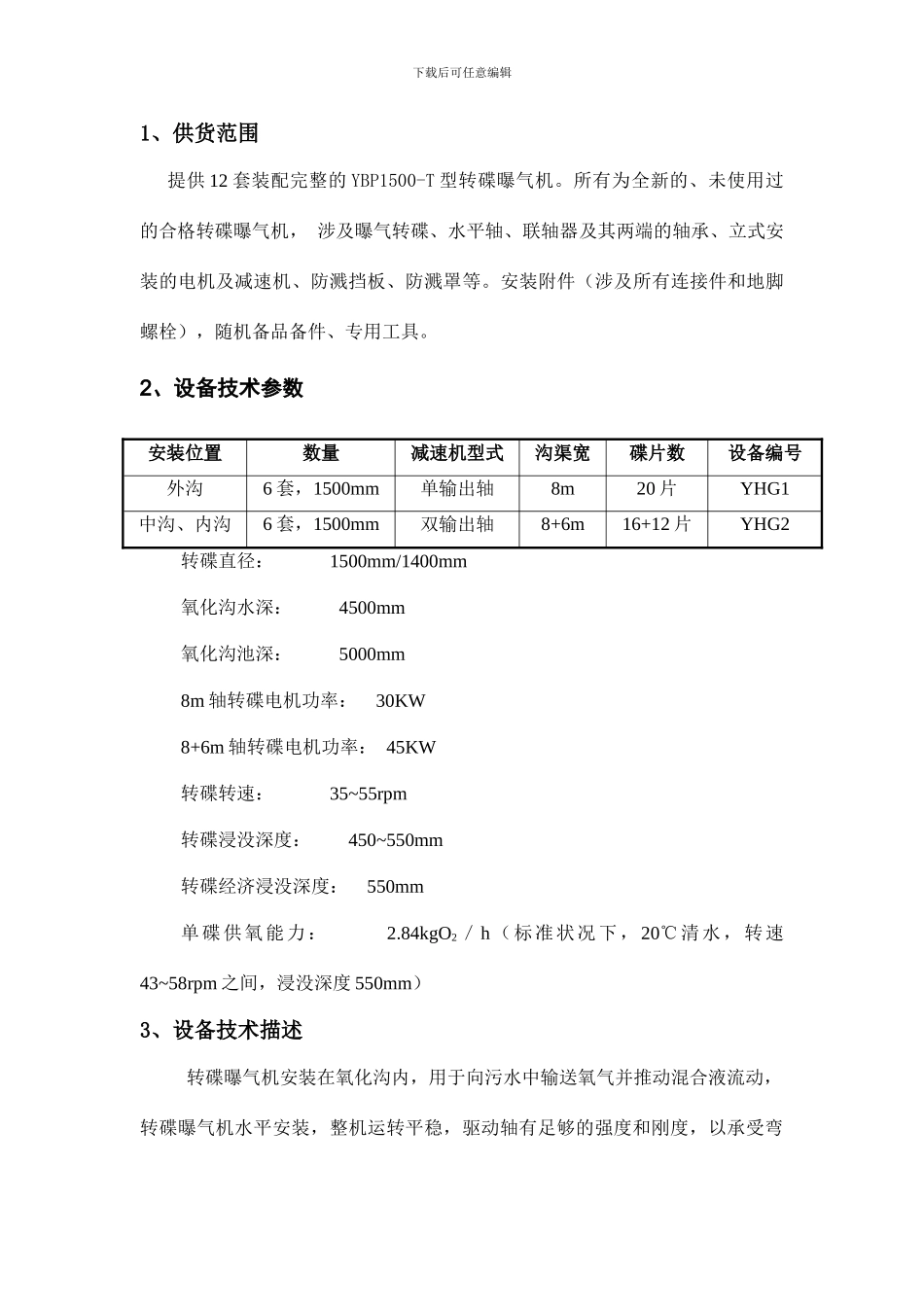

转碟曝气机技术说明_第1页
1/8

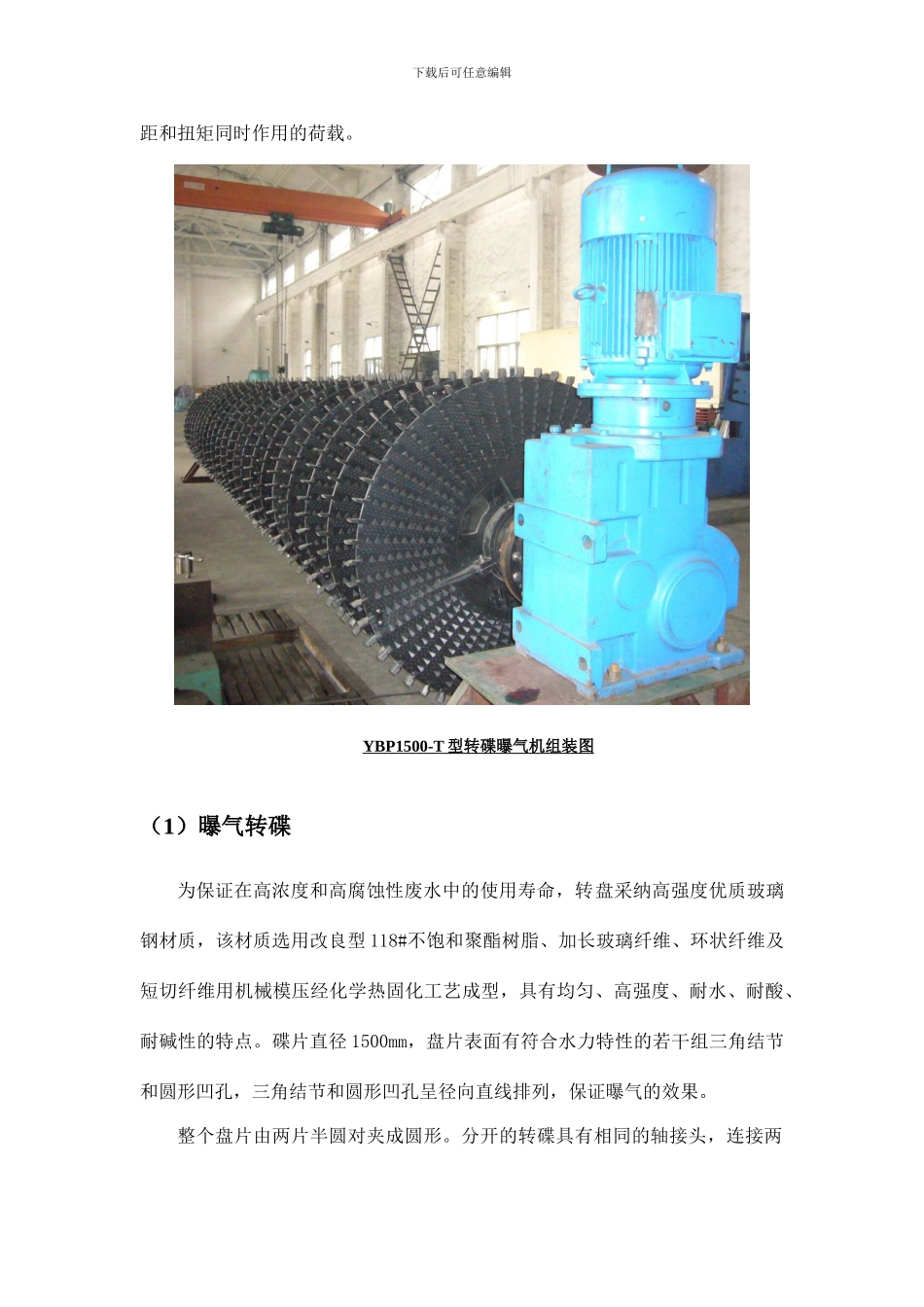

转碟曝气机技术说明_第2页
2/8
转碟曝气机技术说明_第3页
3/8
下载后可任意编辑1、供货范围提供 12 套装配完整的 YBP1500-T 型转碟曝气机。所有为全新的、未使用过的合格转碟曝气机, 涉及曝气转碟、水平轴、联轴器及其两端的轴承、立式安装的电机及减速机、防溅挡板、防溅罩等。安装附件(涉及所有连接件和地脚螺栓),随机备品备件、专用工具。2、设备技术参数安装位置数量减速机型式沟渠宽碟片数设备编号外沟6 套,1500mm单输出轴8m20 片YHG1中沟、内沟6 套,1500mm双输出轴8+6m16+12 片YHG2转碟直径: 1500mm/1400mm氧化沟水深: 4500mm氧化沟池深: 5000mm8m 轴转碟电机功率: 30KW8+6m 轴转碟电机功率: 45KW转碟转速: 35~55rpm转碟浸没深度: 450~550mm转碟经济浸没深度: 550mm单碟供氧能力: 2.84kgO2/h(标准状况下,20℃清水,转速43~58rpm 之间,浸没深度 550mm)3、设备技术描述转碟曝气机安装在氧化沟内,用于向污水中输送氧气并推动混合液流动,转碟曝气机水平安装,整机运转平稳,驱动轴有足够的强度和刚度,以承受弯下载后可任意编辑距和扭矩同时作用的荷载。YBP1500-T 型转碟曝气机组装图 (1)曝气转碟为保证在高浓度和高腐蚀性废水中的使用寿命,转盘采纳高强度优质玻璃钢材质,该材质选用改良型 118#不饱和聚酯树脂、加长玻璃纤维、环状纤维及短切纤维用机械模压经化学热固化工艺成型,具有均匀、高强度、耐水、耐酸、耐碱性的特点。碟片直径 1500mm,盘片表面有符合水力特性的若干组三角结节和圆形凹孔,三角结节和圆形凹孔呈径向直线排列,保证曝气的效果。整个盘片由两片半圆对夹成圆形。分开的转碟具有相同的轴接头,连接两下载后可任意编辑个半圆的螺栓孔在碟片加工中一次成型,以保证碟片安装的精度,使之容易装配在轴上,转碟能容易地增长或减少来适应污水量的变化。碟片部件跨过水平轴用不锈钢螺栓紧固,形成固定在水平轴上的圆形曝气转碟。曝气转碟与水平轴联接的根部卡环内设有环形凹凸槽,槽内充填凹凸丁晴橡胶,以增强转碟固定在水平轴上的牢固性(防止转盘打滑)。单片曝气转盘重量不大于 35Kg,且密度分布均匀。转盘有很好的抗冲击能力,抗拉强度不低于 200MPa,弯曲强度不小于 190MPa,压缩强度 60MPa,冲击强度 40J/cm2,平面产生龟裂年限不小于 2024。我公司生产的碟片:a. 具有优良的耐热性和耐蠕变性,并具有设备的热胀冷缩能同步伸缩的优势,因而盘片能在 60-80℃的温度下正常使用。b. 由于玻纤能耐多数的强酸介质的腐蚀,因而...
