固安人才家园工程给水排水工程施工质量监理实施细则

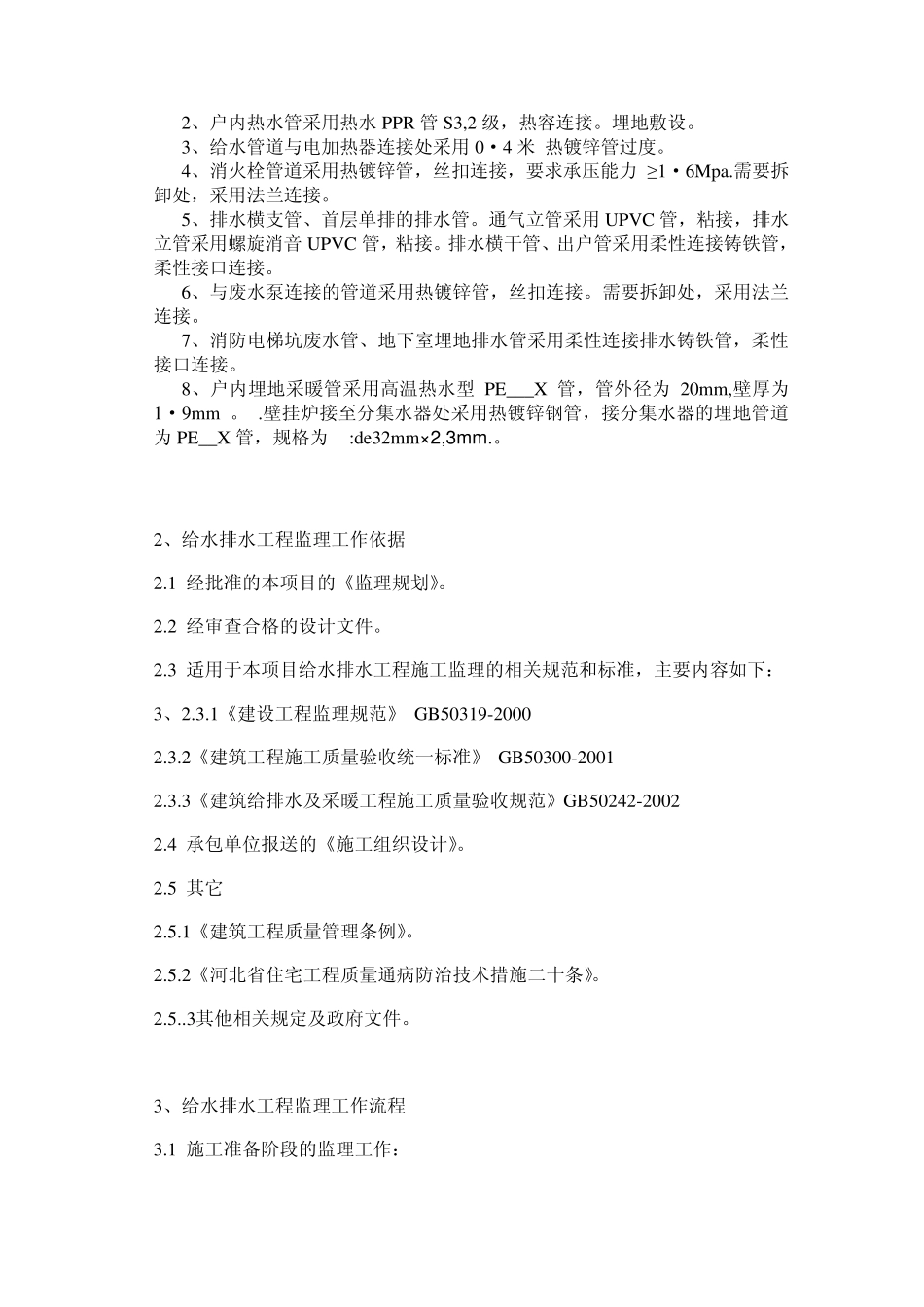

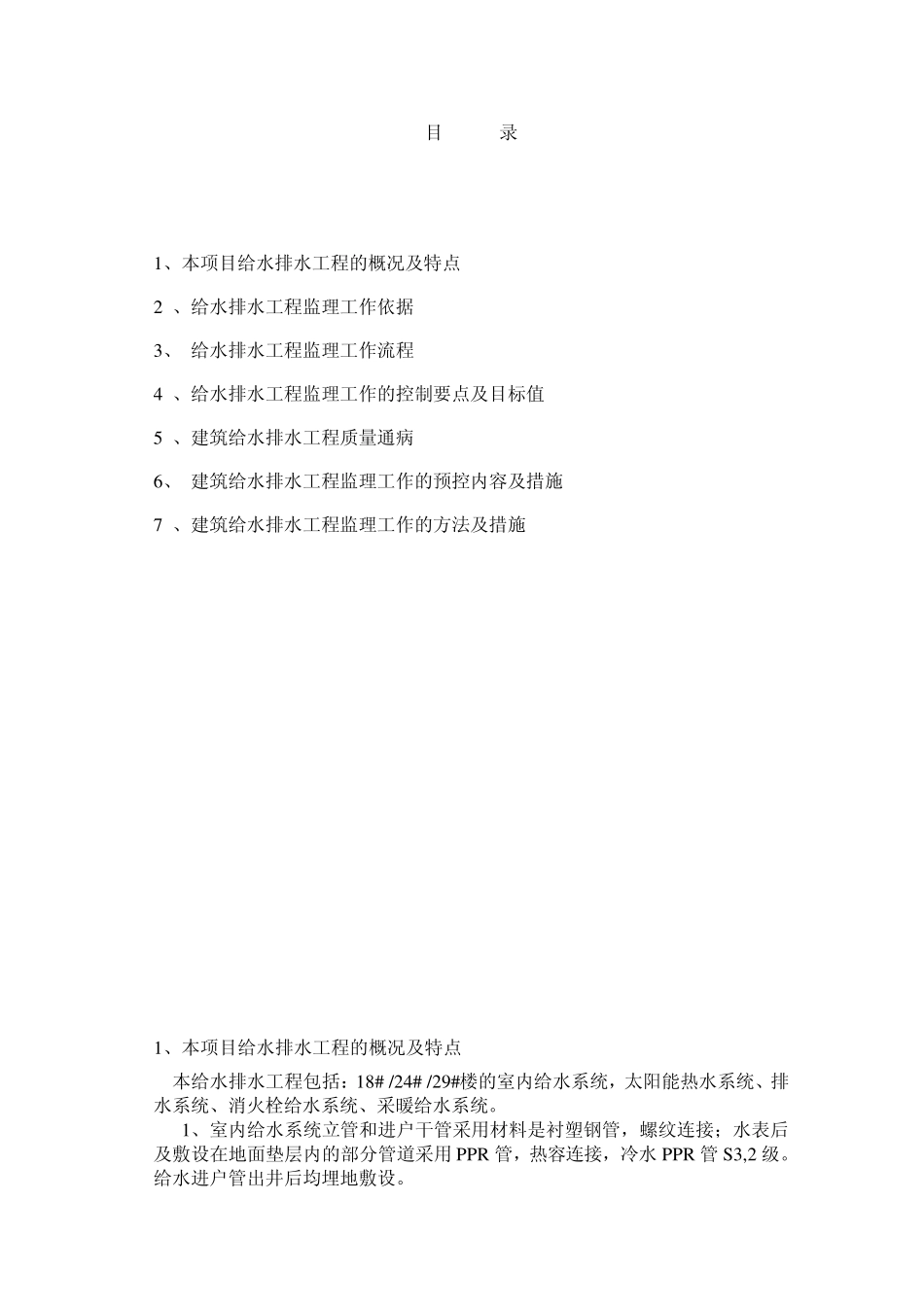

固 安 京 津 人 才 家 园 (18#、 24#、 29#楼 给水排水工程) 监 理 实 施 细 则 编制： 审批： 北京希地工程咨询总公司 固安京津人才家园项目部 2011年 9月 9日 目 录 1、本项目给水排水工程的概况及特点 2 、给水排水工程监理工作依据 3、 给水排水工程监理工作流程 4 、给水排水工程监理工作的控制要点及目标值 5 、建筑给水排水工程质量通病 6、 建筑给水排水工程监理工作的预控内容及措施 7 、建筑给水排水工程监理工作的方法及措施 1、本项目给水排水工程的概况及特点 本给水排水工程包括：18# /24# /29#楼的室内给水系统，太阳能热水系统、排水系统、消火栓给水系统、采暖给水系统。 1、室内给水系统立管和进户干管采用材料是衬塑钢管，螺纹连接；水表后及敷设在地面垫层内的部分管道采用 PPR 管，热容连接，冷水 PPR 管 S3,2 级。给水进户管出井后均埋地敷设。 2、户内热水管采用热水PPR 管S3,2 级，热容连接。埋地敷设。 3、给水管道与电加热器连接处采用0·4 米 热镀锌管过度。 4、消火栓管道采用热镀锌管，丝扣连接，要求承压能力 ≥1·6Mpa.需要拆卸处，采用法兰连接。 5、排水横支管、首层单排的排水管。通气立管采用UPVC 管，粘接，排水立管采用螺旋消音 UPVC 管，粘接。排水横干管、出户管采用柔性连接铸铁管，柔性接口连接。 6、与废水泵连接的管道采用热镀锌管，丝扣连接。需要拆卸处，采用法兰连接。 7、消防电梯坑废水管、地下室埋地排水管采用柔性连接排水铸铁管，柔性接口连接。 8、户内埋地采暖管采用高温热水型 PE___X 管，管外径为 20mm,壁厚为1·9mm 。 .壁挂炉接至分集水器处采用热镀锌钢管，接分集水器的埋地管道为 PE__X 管，规格为 :de32mm×2,3mm.。 2、给水排水工程监理工作依据 2.1 经批准的本项目的《监理规划》。 2.2 经审查合格的设计文件。 2.3 适用于本项目给水排水工程施工监理的相关规范和标准，主要内容如下： 3、2.3.1《建设工程监理规范》 GB50319-2000 2.3.2《建筑工程施工质量验收统一标准》 GB50300-2001 2.3.3《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 2.4 承包单位报送的《施工组织设计》。 2.5 其它 2.5.1《建筑工程质量管理条例》。 2.5.2《河北省住宅工程质量通病防治技术措施二十条》。 2.5..3其他相关规定及政府文件。 3、给水排水工程监理工作流程 3.1 施工准备阶段的监理工作...
